9465-11 Pin Type Lead

Podrobný přehled produktu

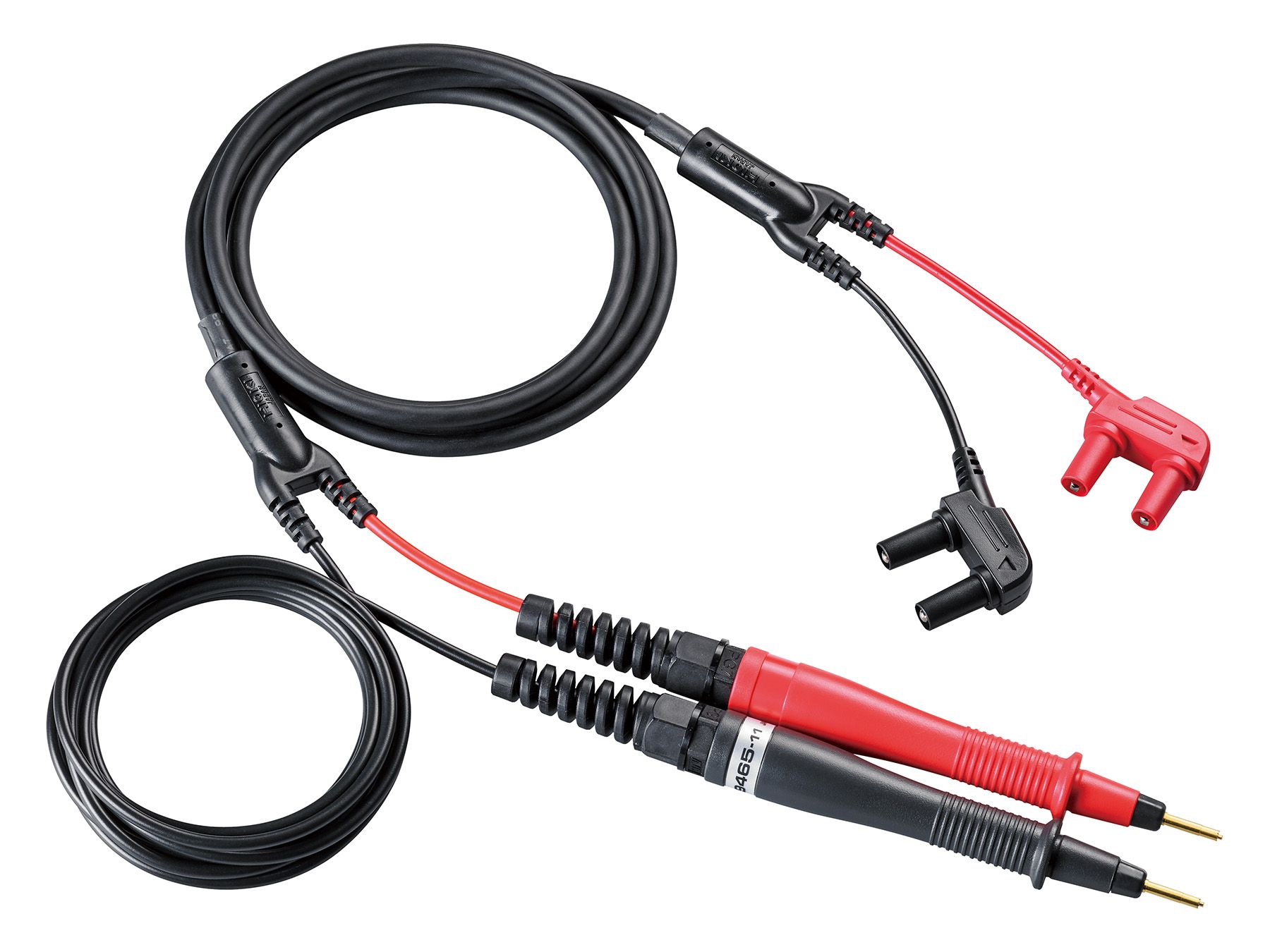

Testovací vodiče 9465-11 jsou určeny pro přesná čtyřsvorková měření stejnosměrného odporu pomocí odporových měřičů HIOKI RM3548 a RM3548-50. Celková délka kabelu je 3,9 m u černého vodiče a přibližně 2,0 m u červeného vodiče, takže sada 9465-11 umožňuje pohodlný přístup k měřicím bodům, které jsou od sebe vzdálenější.

Od konektoru přístroje jsou červený a černý vodič společně vedeny v délce přibližně 1,75 m, poté se rozdvojují. Červený vodič pokračuje ještě asi 5 cm od místa rozdělení a končí 18 cm dlouhou rukojetí s přímým hrotem typu pogo-pin. Černý vodič pokračuje přibližně 2,0 m k identické rukojeti se stejným přímým hrotem typu pogo-pin. Tato asymetrická konfigurace umožňuje měření mezi testovacími body, které jsou od sebe více vzdálené, a současně zachovává mechanickou stabilitu díky částečně společně vedenému kabelu.

Na rozdíl od sady vodičů L2140, která kombinuje pogo-pin hrot na červeném vodiči a krokosvorku na černém vodiči, mají oba vodiče 9465-11 přímé pogo-pin hroty pro přesný kontakt na definovaných kovových plochách. Každý hrot pogo-pin (Ø 2,9 mm) má koaxiální konstrukci, kde vnitřní vodič slouží jako SENSE a vnější vodič jako SOURCE. Tím se minimalizuje přechodový odpor a šum, což zajišťuje stabilní a opakovatelné výsledky při měření velmi nízkých odporů.

Pružinový mechanismus zajišťuje definovaný přítlak přibližně 190 g až 250 g při zdvihu 1 mm, což umožňuje spolehlivý kontakt i na malých ploškách nebo kovových svorkách.
