Jak se připravit na úspěšné testování EMI a EMC

Testování elektromagnetické kompatibility (EMC) a elektromagnetického rušení (EMI) jsou klíčové procesy pro zajištění správného fungování elektronických zařízení v jejich zamýšleném prostředí, aniž by způsobovaly nebo byly ovlivněny nechtěnými elektromagnetickými poruchami.

Testování EMI měří elektromagnetické emise ze zařízení, aby se zajistilo, že nebudou rušit ostatní elektronické vybavení. To je důležité, protože nadměrné emise mohou narušit provoz blízkých zařízení, což vede k poruchám nebo selháním.

Testování EMC hodnotí schopnost zařízení správně fungovat za přítomnosti elektromagnetického rušení. To zaručuje, že zařízení bude fungovat podle očekávání, aniž by bylo ovlivněno externími elektromagnetickými poli.

Aby vám společnost Tektronix za přijatelnou cenu urychlila vaši cestu, nabízí kompletní řešení předcertifikačního testování EMI/EMC včetně softwaru, spektrálních analyzátorů, příslušenství a EMC sond pro blízké pole.

EMC Software

Předcertifikační řešení Tektronix EMI/EMC začíná u SignalVu-PC se softwarem EMCVu. Jako přídavný modul pro SignalVu-PC poskytuje EMCVu jediné uživatelské rozhraní pro všechny vaše potřeby předcertifikačních testů. Dozvědět se více o 👉 SignalVu-PC.

Spektrální analyzátory

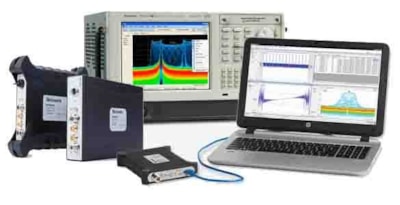

Pro poskytování rychlých a přesných měření, která vám pomohou rychle najít problémy s EMI/EMC, nabízí Tektronix celou řadu cenově dostupných real-time spektrálních analyzátorů. Real-time spektrální analyzátory poskytují významné výhody oproti tradičním rozmítaným analyzátorům, což umožňuje zachytit občasné EMI rušení.

Osciloskopy

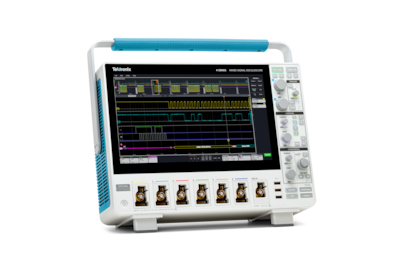

Analýza ve smíšených doménách ve vysoce integrovaných osciloskopech řady 4/5/6 MSO. Tyto všestranné osciloskopy nabízejí v paralelním HW kalkulované zobrazení spektra, které umožňuje jakémukoli analogovému kanálu zobrazit průběh časové domény, spektra nebo obojího. Časová a frekvenční doména je synchronizována, což umožňuje sledovat změnu spektra v čase a tak lze určit, které signály jsou oběťmi a které agresory. Stáhněte si, jak nakonfigurovat testovací sestavu.

Když se snažíte dostat svůj nový design na trh rychle, poslední věc, kterou chcete, je být zdrženi selháním finálního EMC testování na konci vašich návrhových cyklů. Začlenění předcertifikačního testování do pracovních postupů vám přináší mnoho výhod:

• včasná identifikace potenciálních problémů EMI/EMC, které mohou zdržet uvedení na trh a zvýšit vývojové náklady
• snížení nákladů spojených s EMI/EMC
• zvýšená důvěra ve váš produkt před jeho předáním do testovací laboratoře
• okamžitá zpětná vazba o dopadu změn návrhu
• flexibilita testování podle vašeho harmonogramu

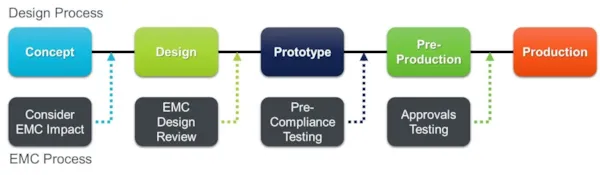

Dobré techniky návrhu EMC není příliš obtížné implementovat, pokud jsou zavedeny v nejranějších fázích návrhu. Pokud je třeba později v návrhu provést úpravy, aby byly splněny požadavky EMC, je to mnohem obtížnější.

Pokračujte v učení o EMC předcertifikačním testování komplexním průvodcem od Tektronix.

Předcertifikační EMI/EMC testování nemusí být obtížné ani příliš časově náročné. Na základě zpětné vazby od zákazníků vyvinula společnost Tektronix software nové generace s ohledem na snadné použití a funkcionalitu, pro předcertifikační testování jak vyzařovaných, tak vedených emisí.

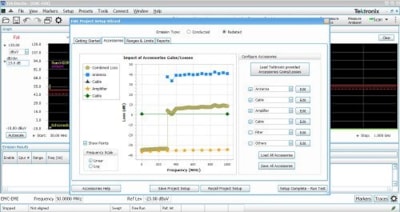

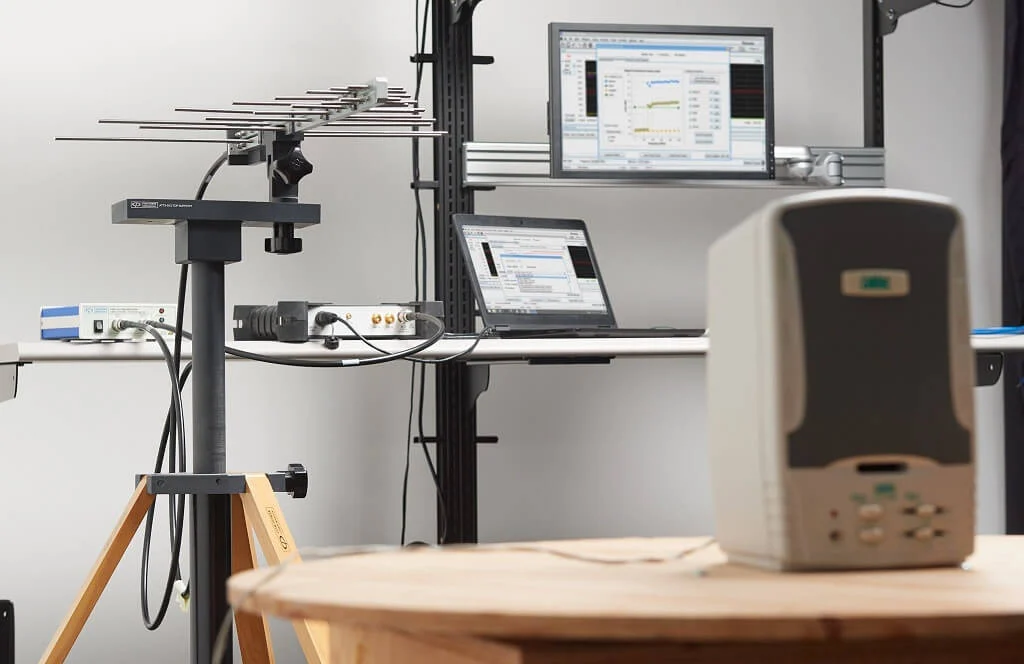

Nastavení předcertifikačního EMI/EMC testování začíná se SignalVu-PC. Nejnovější verze SignalVu-PC nyní obsahuje další možnost s názvem EMCVu. EMCVu nabízí snadno použitelný průvodce nastavením, vestavěné standardy a nastavení příslušenství s možnostmi výběru stisknutím tlačítka. Ať už nastavujete Open-Air Test Site (OATS) nebo testujete ve své laboratoři, EMCVu zjednodušuje zachycení a odstranění okolního šumu z vašich měření, aby se zvýšila přesnost vašich předcertifikačních testů bez anechoické komory.

Chcete-li se dozvědět více o používání EMCVu s real-time analyzátory a příslušenstvím pro provádění předcertifikačních testů jak vzduchem, tak po vedení, stáhněte si aplikační poznámku.

Vyzkoušejte bezplatnou 30denní zkušební verzi EMCVu.

Software EMCVu od Tektronix podporuje EMC standardy včetně CISPR, FCC a MIL-STD pro mnoho typů zařízení. Pro automatizované testování poskytuje EMCVu vestavěnou tabulku standardů, která vám umožní vybrat si příslušný standard pro váš produkt a region, kde bude prodáván. EMCVu také umožňuje konfigurovat standardy, které nejsou zahrnuty, a nastavit frekvenční rozsahy nebo tabulky limitních linií pro váš zvolený standard.

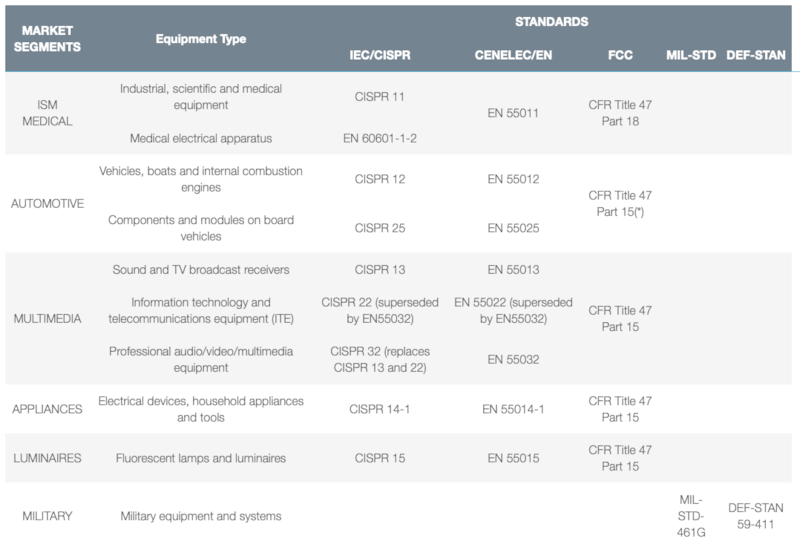

Stručný přehled podporovaných standardů je uveden níže:

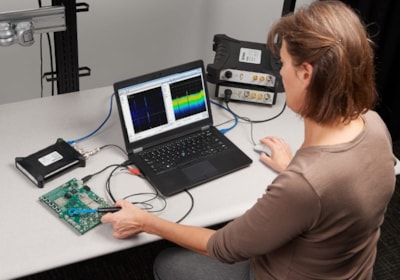

Než investujete čas a peníze do finálního certifikačního testování produktu, chcete mít jistotu, že je vaše zařízení připraveno k testování. Když narazíte na problém, chcete správné nástroje, které vám umožní rychle se zaměřit na problémové oblasti, identifikovat příčinu a podniknout kroky k nápravě, aniž by došlo k nákladným prodlevám.

Chcete-li efektivně ladit, hledejte řešení, které vám umožní rychle identifikovat zdroj a poskytne úroveň signálu. To je zajištěno kombinací hardwaru a softwaru.

Některé funkce, které byste měli ve svém softwarovém řešení hledat, zahrnují:

• Quasi-Peak detektor, který vám umožňuje se zaměřit se na frekvence, které vás zajímají
• Harmonic Check, která vám umožňuje testovat pouze specifické harmonické a zjistit, odkud tyto emise na desce pocházejí pomocí sondy blízkého pole
• harmonické markery, které umožňují najít emise na harmonických známé frekvence
• vícenásobné trasování vám umožní porovnat testované zařízení (DUT) s okolním šumem, předchozími iteracemi zařízení atd.
• automatické nebo manuální opakované měření vícenásobných poruch, které vám umožní určit, zda je porucha přerušovaná nebo se opakuje
• hlásit více měření ve více formátech ve stejné uživatelsky konfigurovatelném reportu

Díky hardwaru real-time spektrální analyzátory značně usnadňují ladění EMI. Některé z výhod, které poskytuje spektrální analyzátor v reálném čase, zahrnují:

• schopnost zachytit přechodné a přerušované signály
• schopnost ladit více zdrojů na stejné frekvenci
• okamžitá zpětná vazba – rozmítání tradičních rozmítaných spektrálních analyzátorů může trvat déle a vést k selhání při zachycení důležitých signálů


Chcete-li se dozvědět více o tom, jak používat spektrální analyzátory Tektronix v reálném čase pro testování emisí v předcertifikačním testování, podívejte se na TEK blog zde.

Další informace o technikách odstraňování problémů jsou k dispozici v aplikační poznámce „Practical EMI Troubleshooting“, kterou si můžete stáhnout.

Chcete-li odstranit zdroje vyzařovaných emisí, které vedou k problémům s EMI, je důležité určit složení emisí. Dále je třeba identifikovat agresory a spojovací mechanismy. Pomocí osciloskopu se smíšenou doménou, jako je MSO řady 4, 5 nebo 6 se zobrazením spektra, lze zachytit synchronizovaný pohled na spektra a průběhy v časové oblasti pro rychlou identifikaci viníků.

• jakýkoli analogový kanál lze zobrazit jako průběh, spektrum nebo obojí
• vykreslete a spusťte změny v RF frekvenci nebo magnitudě
• spektra a průběhy v časové oblasti jsou synchronizovány, aby korelovaly události RF a časové domény pro rychlejší identifikaci hlavní příčiny
• ovládací prvky spektra, jako je střední frekvence a RBW, jsou nezávislé na ovládacích prvcích v časové oblasti, což umožňuje optimalizaci zobrazení spektra a průběhu

Aplikační poznámka: Krok za krokem Odstraňování problémů EMI s osciloskopy MSO řady 4, 5 a 6
Aplikační poznámka: Charakteristika samogenerovaného EMI pro bezdrátové produkty a produkty IoT
Aplikační poznámka: Hledání hlavní příčiny EMI signálů pomocí Spectrum View

EMCVu, softwarové řešení pro předcertifikační testy EMI/EMC vše v jednom

Inženýři nyní mají rychlý, snadný, přesný a cenově dostupný způsob, jak zjistit, zda jsou návrhy jejich nových produktů připraveny k předložení do testovacího střediska. Toto video pokrývá nové funkce EMCVu, včetně: tlačítkové podpory pro více standardů, automatizovaného vícenásobného měření/hlášení více formátů, kalibrace a porovnání okolního šumu, značek harmonických a rychlejších skenů pomocí špičkových detektorů a bodových měření s quasi-peak a average detektory poruch.

Nízkonákladové předcertifikační EMI testování pomocí spektrálního analyzátoru

Tato aplikační poznámka popisuje, jak můžete použít spektrální analyzátor pro obecné účely k předcertifikačnímu EMI testování pro vyzařované a vedené emise, které vám pomohou identifikovat hlavní problémy před odesláním návrhu na finální testy.

EMC testovací komora vs. spektrální analyzátor Tektronix

V tomto videu porovnává TEKTONIX výsledky shody EMI získané pomocí sestavy pro certifikační měření s nízkonákladovým přístupem pomocí spektrálního analyzátoru Tektronix RSA. Uvidíte, jak tyto výsledky korelují. Provedení předcertifikačního testu pomocí řady RSA Spectrum Analyzer vám může pomoci při odhalování problémů, které můžete vyřešit před finálním testováním, a ušetří vám čas a peníze tím, že zajistí, že projdete nákladnými finálními testy hned napoprvé.
