Proudové sondy Hioki – chytré řešení nejen k přístrojům Hioki
Tahle parta inženýrů asi tak docela neví...

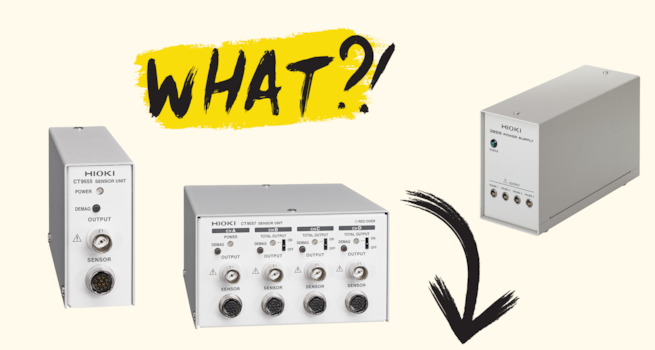

Ale kdo někdy měřil proud pomocí proudových sond, tak možná tuší – mohlo by jít o nějaký zdroj, nezbytný k napájení těchto sond v případech, kdy tyto nejsou napájeny přímo z měřicího přístroje. A to ať už se jedná o wattmetr, datalogger anebo nejčastěji nějaký osciloskop. Takže ano, uznáváme, že to nebyla pro našeho laskavého (a poučeného) čtenáře příliš těžká hádanka.
Jenže...
Věděli jste také, že takový zdroj je rovněž vstupní bránou do světa měření proudu špičkovými japonskými sondami Hioki připojenými v podstatě k jakémukoliv přístroji jiných výrobců s odpovídajícími BNC vstupy? Pokud ne, čtěte dál...

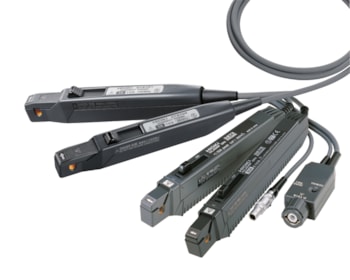

Osciloskopické sondy

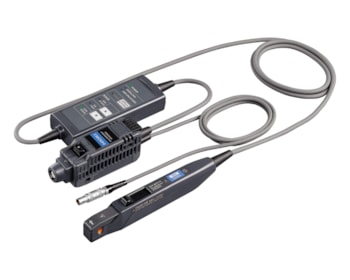

Pro širokopásmová měření až do 120 MHz (v závislosti na konkrétním modelu) jsou určeny sondy řad 327x a novější CT67xx s citlivostí měření až na 200 µA. Důležitým milníkem ve vývoji sond Hioki těchto řad byl rok 1998, kdy byl představen model 3273 s BNC konektorem, díky kterému bylo možné poprvé připojit tuto sondu k osciloskopům jiných výrobců. Dnes proto můžete originální design těchto sond identifikovat nejen pod značkou Hioki, ale také u jiných etablovaných výrobců, spoléhajících na vysokou spolehlivost a precizní zpracování Made in Japan. Přehled základních parametrů sond a k nim určených napájecích zdrojů je v tabulce níže, včetně odkazů na náš e-shop, kde je vše možno objednat online.
| typ sondy | frekvenční pásmo | jmenovitý proud | kompatibilní zdroj Hioki |
| 3273-50 | DC – 50 MHz | 30 Arms | 3269, 3272 |
| 3274 | DC – 10 MHz | 150 Arms | |
| 3275 | DC – 2 MHz | 500 Arms | |
| 3276 | DC – 100 MHz | 30 Arms | |
| CT6700 | DC – 50 MHz | 5 Arms | |
| CT6701 | DC – 120 MHz | 5 Arms | |
| CT6710 | DC – 50 MHz | 0,5/5/30 Arms | 3269 |
| CT6711 | DC – 120 MHz | 0,5/5/30 Arms |
Proudové sondy pro měření elektrického výkonu a účinnosti
Vedle klasických osciloskopických sond potom Hioki vyvíjí a vyrábí řadu proudových sond sice pro užší frekvenční pásmo, ale zato pro měřený proud až do 2 kA. Tyto sondy jsou primárně určeny pro výkonové analyzátory (wattmetry) a paměťové záznamníky Hioki. Ve spojení s těmito přístroji nejsou zdroje z úvodu tohoto článku potřebné – jsou napájeny přímo – ale opět, pokud budete mít vlastní měřicí přístroj s odpovídajícími BNC vstupy, můžete s dodatečným zdrojem Hioki využít i tyto sondy pro zátěžové proudy.

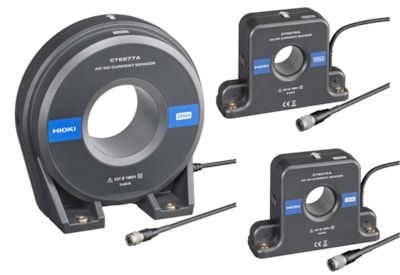

Sondy v této kategorie Hioki nabízí ve dvojím provedení: proudové kleště (v terminologii Hioki Current Probes) a průvlekové senzory (Current Sensors). V obou případech Hioki dosahuje velmi vysokých přesností měření, byť samozřejmě pro ty nejnáročnější aplikace - tam kde je to technicky proveditelné - je pro řádově přesnější měření nezbytné použít právě průvlekové senzory. V tabulce níže opět přehled nabízených sond a jejich základních parametrů, a to včetně zdrojů k nim určených.
| typ sondy | provedení | frekvenční pásmo | jmenovitý proud | kompatibilní zdroj Hioki |
| 9272-05 | klešt'ové | 1 Hz – 100 kHz | 20/200 Arms | CT9555, CT9556, CT9557* |
| CT6830 | DC – 100 kHz | 2 Arms | ||
| CT6831 | DC – 100 kHz | 20 Arms | ||
| CT6833 | DC – 50 kHz | 200 Arms | ||
| CT6834 | DC – 50 kHz | 500 Arms | ||
| CT6841A | DC – 2 MHz | 20 Arms | ||
| CT6843A | DC – 700 kHz | 200 Arms | ||
| CT6844A | DC – 500 kHz | 500 Arms | ||
| CT6845A | DC – 200 kHz | 500 Arms | ||
| CT6846A | DC – 100 kHz | 1000 Arms | ||
| CT6862-05 | průvlekové | DC – 1 MHz | 50 Arms | |
| CT6863-05 | DC – 500 kHz | 200 Arms | ||
| CT6872 | DC – 10 MHz | 50 Arms | ||
| CT6873 | DC – 10 MHz | 200 Arms | ||
| CT6875A | DC – 2 MHz | 500 Arms | ||
| CT6876A | DC – 1,5 MHz | 1000 Arms | ||
| CT6877A | DC – 1 MHz | 2000 Arms | ||
| CT6904A | DC – 4 MHz | 500 Arms |
* k propojení s měřicím přístrojem mimo dedikovaných produktů Hioki doporučujeme originální BNC kabel Hioki
