Velmi přesný dlouhodobý záznam proudu v kompaktním provedení

Optimalizace účinnosti elektrických systémů zůstává trvalou výzvou. Společnost HIOKI proto navrhla inovativní vícekanálové řešení pro měření proudu, které je přizpůsobeno speciálně pro vývojové týmy v oblasti elektrotechniky a e-mobility. Poprvé lze pomocí ultrakompaktních, vysoce přesných proudových senzorů měřit a zaznamenávat individuálně i ty nejmenší proudy v elektromobilu nebo jiných elektrických systémech. Analýzou těchto dat mohou inženýři získat cenné poznatky a vyvodit závěry, jak výrazně zlepšit energetickou účinnost.

Přesné měření proudu mnoha spotřebičů v elektrických systémech vyžaduje senzory s maximální přesností. Nové zero-flux AC/DC snímače proudu od HIOKI umožňují inženýrům měřit proudy od 100 µA do 2 A u CT7812 a od 1 mA do 20 A u CT7822 s působivou přesností ±0,3 %. Díky takto vysoké přesnosti a nejvyššímu rozlišení až na 0,1 mA mohou vývojoví inženýři získat přesné údaje o spotřebě i pro nízké proudy. Tyto podrobné informace umožňují výrazně zlepšit energetickou účinnost systému, což přispívá k delší době provozu nebo prodloužení dojezdové vzdálenosti elektromobilů.

Nové snímače proudu HIOKI zaujmou také svým velmi kompaktním provedením. Díky celkové délce necelých osmi centimetrů a ergonomickému posuvnému mechanismu umožňují senzory snadné připojení i v situacích s komplikovaným přístupem k vodiči. Měření ve stísněných prostorech, jako jsou motorové prostory nebo elektrické rozváděče, lze navíc realizovat i v širokém rozpětí teplot okolního prostředí od -40 °C do 85 °C.

Datalogger je určen k záznamu sledovaných veličin po delší časové období. Z tohoto důvodu je nezbytné, aby použité snímače proudu nevykazovaly drift - tj. změnu hodnoty měřené veličiny v důsledku změny teplot okolního prostředí, aniž by se ovšem měřená veličina skutečně změnila. Snímače proudu HIOKI, vybavené pokročilou technologií fluxgate, zajišťují teplotní kompenzaci, která garantuje stabilní a přesný sběr dat pro dlouhodobá měření, a to i při kolísavých (a extrémních) teplotách ve výše uvedeném rozmezí.

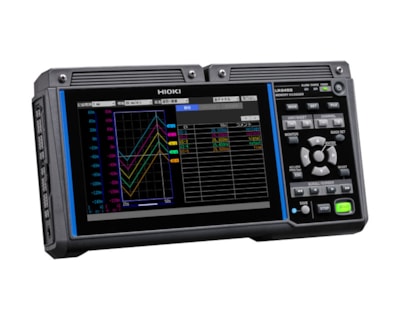

Pro efektivní a přesné mapování proudu poskytují dva nejnovější modely proudových vstupních jednotek LR8536 a U8556 v kombinaci s dataloggerem LR8450-01 až 55 měřicích kanálů. Krom toho podporuje LR8450-01 záznam široké škály signálů, včetně teploty, tahu, vibrací, vlhkosti, odporu, napětí, proudu a CAN signálů. V závislosti na výběru vstupních měřicích jednotek a parametrů měření lze sestavu záznamníku rozšířit na max. 330 kanálů, což inženýrům nabízí komplexní řešení pro vyhodnocení testovaného zařízení (DUT) s ohledem na všechny parametry. Použití bezdrátových vstupních jednotek navíc umožňuje efektivní nastavení i ve složitých elektrických systémech, jako jsou elektromobily, nákladní automobily, stavební vozidla nebo zemědělské stroje.

Další předností nového vícekanálového řešení pro měření proudu od společnosti HIOKI je vysoká flexibilita, kterou zajišťuje možnost bezdrátového připojení. Model LR8450-01 je prvním dataloggerem, který využívá bezdrátové vstupní jednotky, což umožňuje fyzické oddělení proudových senzorů a měřicích vstupních jednotek od záznamníku dat. Tato konstrukce šetří čas a dává vývojovým týmům větší flexibilitu, což ve výsledku umožňuje rychlejší vyhodnocování energetické účinnosti elektrických systémů, a to zejména v oblasti elektromobility. Díky možnostem bezdrátového měření a integraci funkce měření proudu vyniká LR8450-01 jako jeden z nejuniverzálnějších a nejefektivnějších systémů sběru dat pro širokou škálu průmyslových aplikací.

Velizara Lilova, HIOKI Europe GmbH
