    ATA-3090 Power Amplifier

    • výkonový zesilovač
    • maximální výstupní napětí: 90 Vp-p (±45 Vp)
    • šířka pásma (-3dB): do DC~100 kHz
    • záruka: 3 roky
    Aigtek
    Další parametry
    Cena na dotaz
    Kat. č: ATA-3090.w
    dostupnost na dotaz

    Výběru neodpovídá žádná položka.

    Parametry a specifikace

    maximální výstupní napětí 90 Vp-p (±45 Vp)
    maximální výstupní proud 18 Ap
    šířka pásma (-3dB) až DC~100 kHz
    rychlost přeběhu 30 V/μs

    ATA-3090 je ideální jednokanálový výkonový zesilovač, který dokáže zesílit střídavé i stejnosměrné signály. Maximální výstupní napětí je 90 Vp-p (±45 Vp), výstupní špičkový proud 18 A, vhodný k použití s běžným generátorem signálu, nabízí dokonalé zesílení signálu.

    Vstup

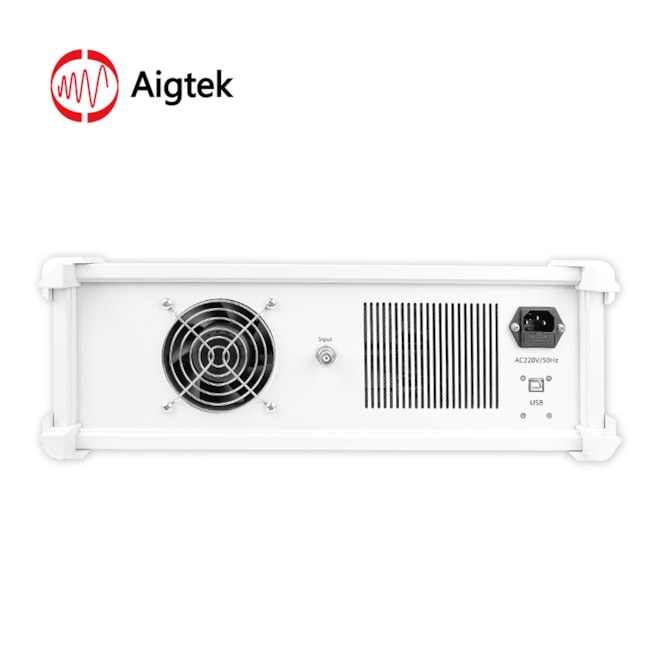

    Vstup je s rozhraním BNC, vstupní odpor je 50 Ω a 5 kΩ, dokonalé sladění se zdrojem signálu s vysokým/nízkým vnitřním odporem.

    Výstup

    Výstup je banánek 4mm a maximální výstupní napětí je 90 Vp-p (±45 Vp), maximální výstupní proud je 18 Ap.

    Displeje LCD

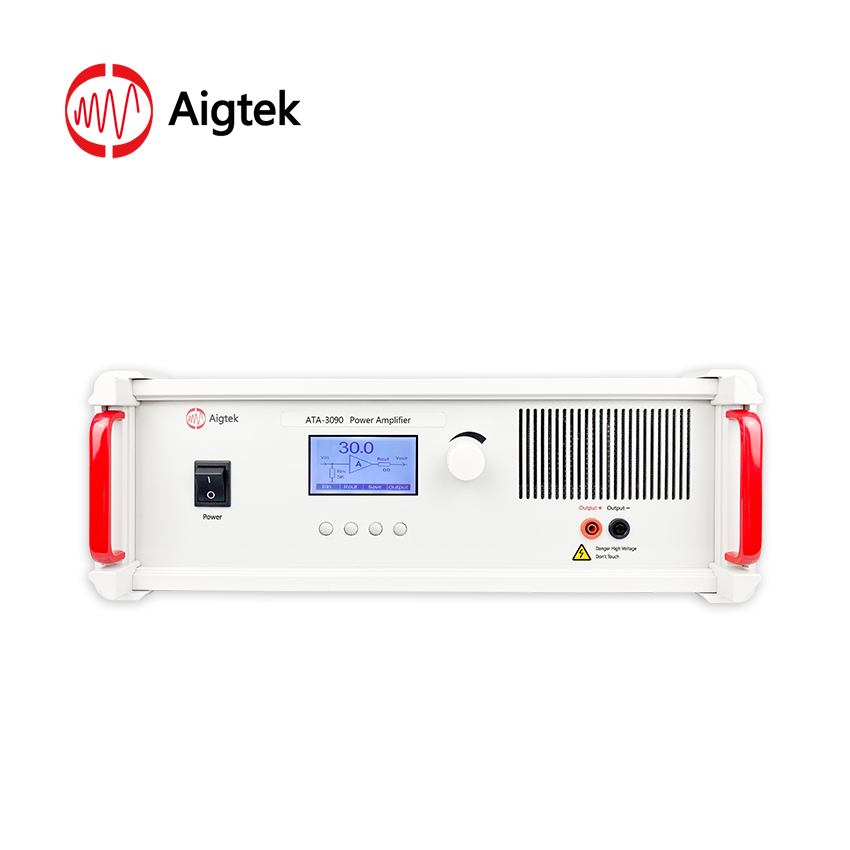

    ATA-3090 je vybaven displejem LCD pro dynamické zobrazení stavu zařízení a parametrů, ovládací rozhraní je na první pohled jasné, stručné a snadno pochopitelné.

    Zisk napětí

    Napěťové zesílení výkonového zesilovače ATA-3090 je proměnné x0~30 (krok 0,1), zesílení se zobrazuje na displeji LCD, umožňuje rychle nastavit na požadované napětí.

    Oblast použití

    • výukové experimenty
    • měření magnetizační charakteristiky (B-H křivky) magnetických materiálů
    • sonarový systém
    • ultrazvukový test
    • injektáž EMC signálů
