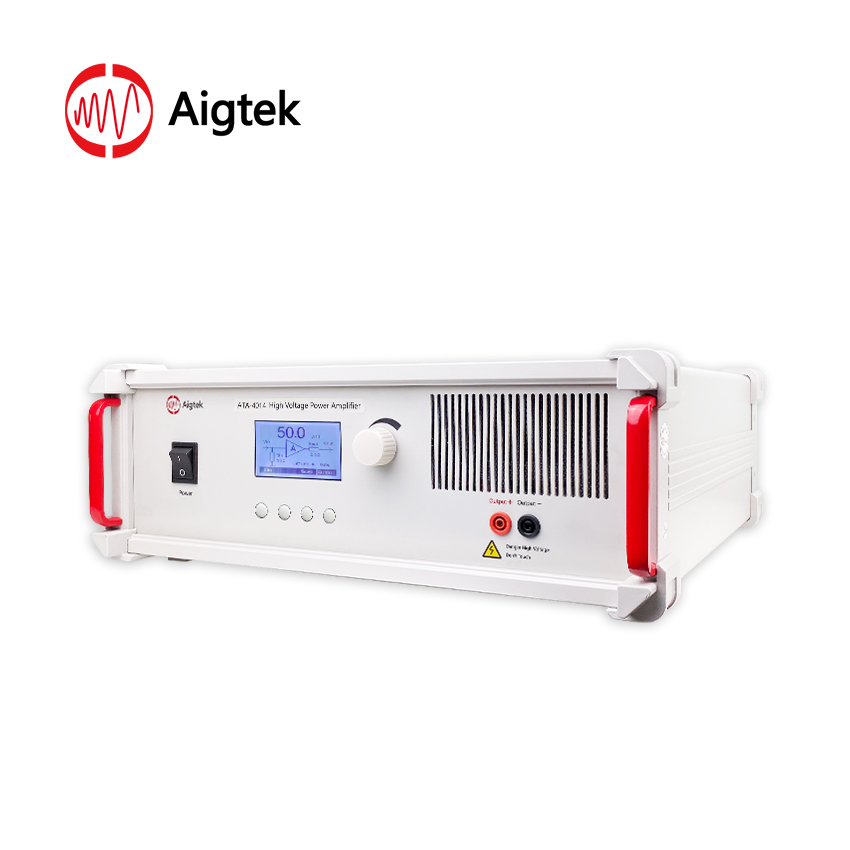

    ATA-4014 High Voltage Power Amplifier

    • vysokonapěťový zesilovač
    • maximální výstupní napětí: 160 Vp-p (±80 Vp)
    • šířka pásma (-3dB): až DC~1 MHz
    • záruka: 3 roky
    AIGTEK
    Další parametry
    Cena na dotaz
    Kat. č: ATA-4014.w
    Dostupnost na dotaz

    Výběru neodpovídá žádná položka.

    Parametry a specifikace

    maximální výstupní napětí 160 Vp-p (±80 Vp)
    maximální výstupní proud 4 Arms
    šířka pásma (-3dB) až DC~1 MHz
    rychlost přeběhu 400 V/μs

    ATA-4014 je ideální jednokanálový vysokonapěťový zesilovač, který dokáže zesílit střídavé i stejnosměrné signály. Maximální výstupní napětí je 160Vp-p(±80Vp), výstupní špičkový proud 4Arms, vhodný k použití s běžným generátorem signálu, nabízí dokonalé zesílení signálu.

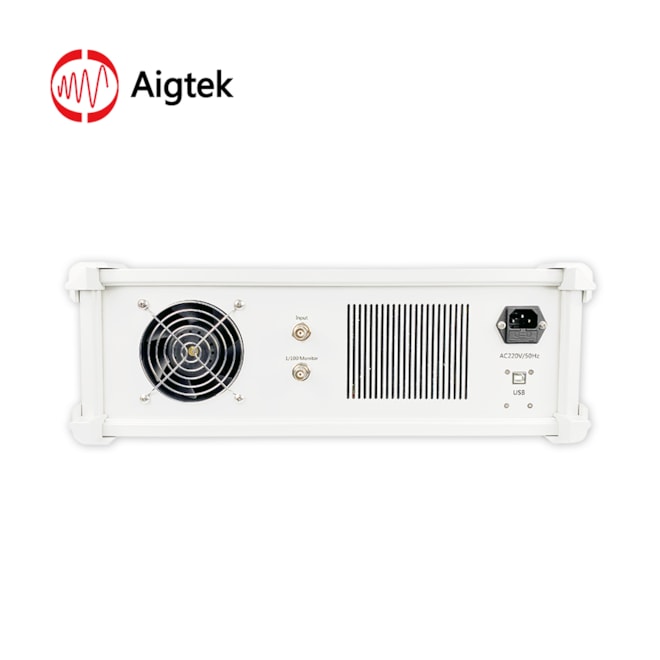

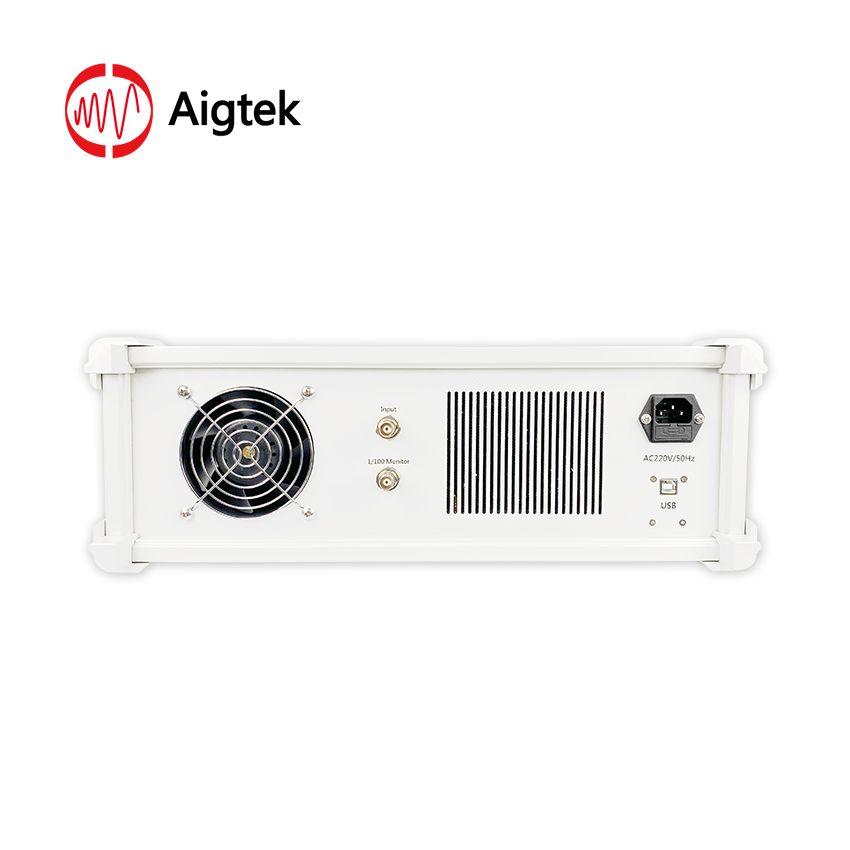

    Vstup

    Vstup je s rozhraním BNC, vstupní odpor je 50Ω a 5kΩ, dokonalé sladění se zdrojem signálu s vysokým/nízkým vnitřním odporem.

    Výstup

    Výstup je banánek 4mm a maximální výstupní napětí je 160Vp-p (±80Vp), maximální výstupní proud je 4Arms.

    Displeje LCD

    ATA-4014 je vybaven displejem LCD pro dynamické zobrazení stavu zařízení a parametrů, ovládací rozhraní je na první pohled jasné, stručné a snadno pochopitelné.

    Zisk napětí

    Napěťové zesílení výkonového zesilovače ATA-4014 je proměnné x0~50 (krok 0,1), zesílení se zobrazuje na displeji LCD, umožňuje rychle nastavit na požadované napětí.

    Monitor

    Monitorovací port je 1/100 výstupního portu, monitorovací port je konektor BNC, který lze připojit k osciloskopu pro monitorování výstupního napětí v reálném čase.
