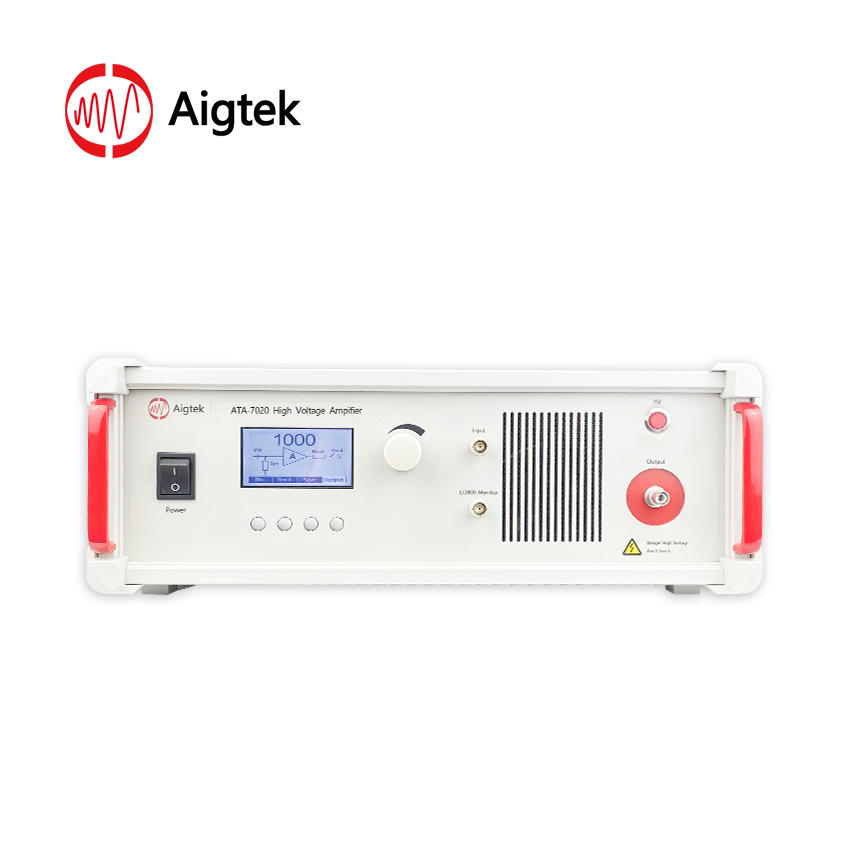

    ATA-7020 High Voltage Amplifier

    • jednokanálový vysokonapěťový zesilovač
    • maximální výstupní napětí: 4 kVp-p (±2 kVp)
    • šířka pásma (-3dB): DC~50 kHz
    • záruka: 3 roky
    AIGTEK
    Další parametry
    Cena na dotaz
    Kat. č: ATA-7020.w
    Dostupnost na dotaz

    Výběru neodpovídá žádná položka.

    Parametry a specifikace

    maximální výstupní napětí 4 kVp-p (±2 kVp)
    maximální výstupní proud 30 mAp
    šířka pásma (-3dB) DC~50 kHz

    ATA-7020 je ideální jednokanálový vysokonapěťový zesilovač, který dokáže zesílit střídavý i stejnosměrný signál. Maximální výstupní napětí 4 kVp-p (±2 kVp); výstupní špičkový proud 30 mAp, vhodný k použití s běžným generátorem signálu, nabízí dokonalé zesílení signálu.

    Vstup
    Vstupem je rozhraní BNC, vstupní odpor je 10 kΩ.

    Výstup
    Výstupní rozhraní je VF konektor SHV, maximální výstupní napětí 4kvp-p (±2kvp), maximální výstupní proud je 30mAp.

    LCD displej
    ATA-7020 je vybaven LCD displejem pro dynamické zobrazení stavu zařízení a parametrů, ovládací rozhraní je na první pohled jasné, stručné a snadno pochopitelné.

    Zisk napětí
    Zesílení napětí lze nastavit v rozsahu 0 ~ 1000krát (1 krok / 10 kroků). V kombinaci se zobrazením zesílení na panelu LCD lze rychle nastavit požadovanou hodnotu napětí.

    Monitor
    Napětí monitorovacího výstupu jde přes dělič 1/1000, konektor portu je BNC, který lze připojit k osciloskopu pro monitorování výstupního napětí v reálném čase.
