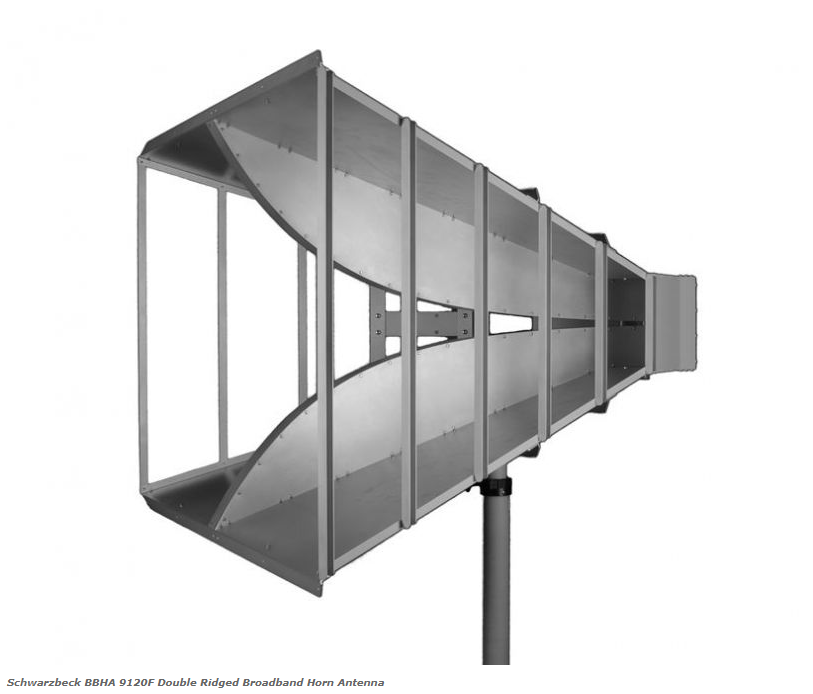

BBHA 9120 F Double Ridged Broadband Horn Antenna
- širokopásmová dvojitá horn anténa
- lineárně polarizovaná
- frekvenční rozsah 0,2 GHz až 2 GHz
- pro aplikace s vysokým výkonem je k dispozici s konektorem 7/16 (volitelné příslušenství)
- Opt. 1m - velmi krátká teleskopická trubka, která se zasune do ocelové patky AM 9144 pro nastavení BBHA 9120 F do výšky 1 m vzhledem ke středu antény v obou polarizacích
- záruka: 2 roky
Parametry a specifikace
| frekvenční rozsah, nominální | 0,2 GHz - 2 GHz |
| polarizace | lineární |
| vyzařování (Pattern Type) | směrové |
| materiál | hliník |
| max výkon N-konektor |
1.5 kW @ 200 MHz |
| max výkon 7/16-konektor (volitelný) |
3.5 kW @ 200 MHz 1.5 kW @ 2 GHz |
| konektor | N - female 7/16 - female (volitelné) |
| impedance | 50 Ω nominální |
| délka | 950 mm |
| šířka | 960 mm |
| výška | 680 mm |
| váha | 16 kg |
| uchycení | středový držák M12, M10 a 3/8" |
| doporučené adaptéry | PDG 9211 - Polarizační otočný držák |
Soubory ke stažení a odkazy
- Radiation Pattern - BBHA9120F.pdf (369.9kB)
- Datasheet - BBHA9120F Opt 1m.pdf (1018.6kB)
- Datasheet - BBHA9120F.pdf (394.8kB)
- Další informace na webu výrobce
