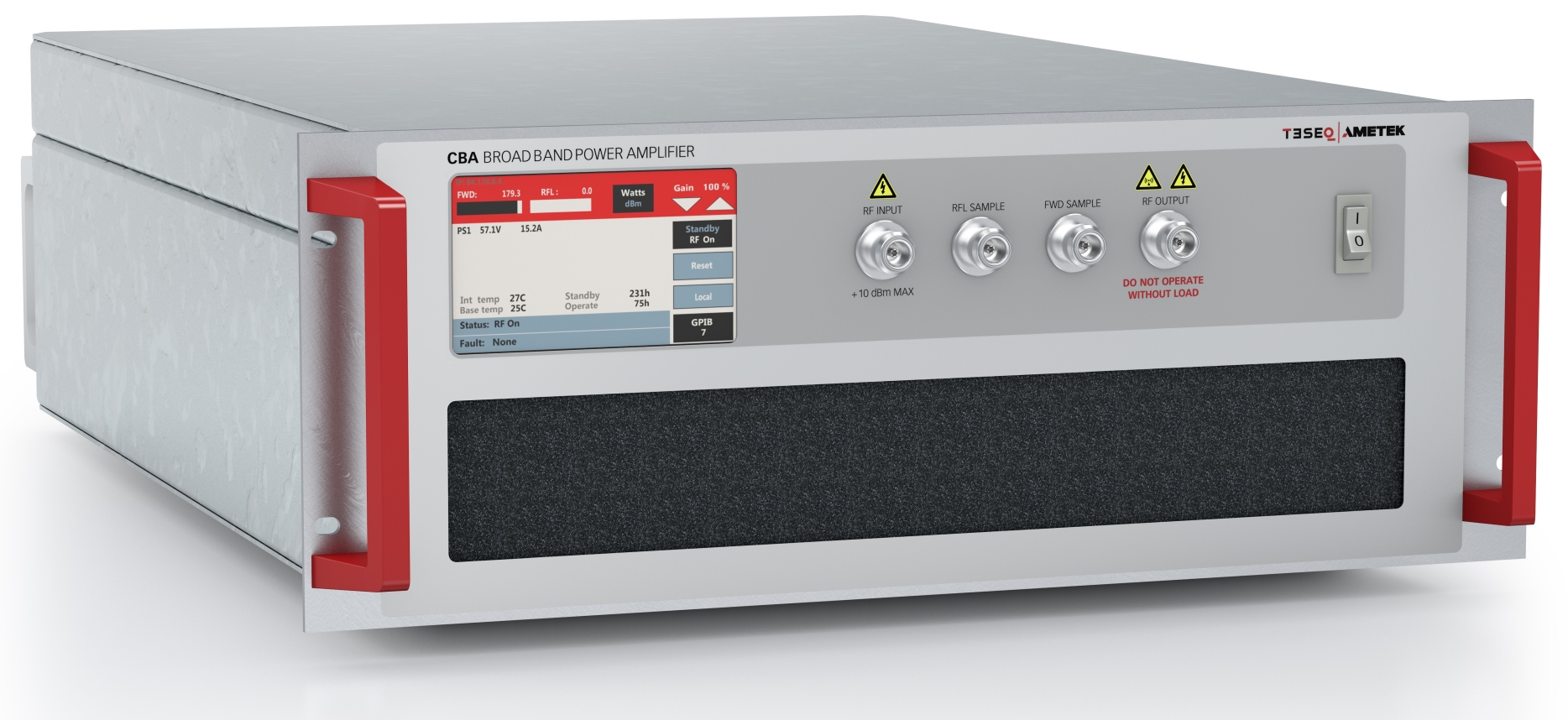

CBA 1G-030D Broadband Power Amplifier

    • širokopásmový zesilovač, 1 MHz až 1 GHz, 30 Watt
    • kompaktní design
    • barevný dotykový displej
    • ochrana proti přetížení vstupu
    • rozhraní USB, Ethernet, GPIB, RS232
    • vestavěný kalibrovaný směrový vazební člen
    • záruka: 3 roky
    AMETEK COMPLIANCE TEST SOLUTIONS
    Další parametry
    Cena na dotaz
    Kat. č: CBA1G-030D
    Dostupnost na dotaz

    Výběru neodpovídá žádná položka.

    Parametry a specifikace

    Frekvenční rozsah 1 až 1000 MHz
    Jmenovitý výstupní výkon 300 W garantovaný (40 W jmenovitý)
    Výstupní výkon při 1 db kompresi 25 W garantovaný (35 W jmenovitý)
    Zesílení  44 dB minimálně
    Harmonické při P1 dB  -20 dBc
    Napájecí napětí  90-264 VAC, jedna fáze
    • nový design s vysokou hustotou výkonu umožnil vyrobit zesilovač 30 W 1 MHz až 1 GHz v kompaktním přístroji o velikosti 4U. S minimálním lineárním výkonem 25 W je tento zesilovač ideální pro testování odolnosti RF v GTEM. Tyto zesilovače lze snadno integrovat s imunitními nástroji Teseq, jako jsou NSG 4070 nebo ITS 6006 a Teseq GTEM, pro vytvoření testovacích systémů IEC 61000-4-3 na klíč.
    • nový barevný displej s dotykovou obrazovkou poskytuje okamžitou vizuální indikaci předného a zpětného výkonu spolu s aktuálním provozním stavem zesilovače a přístup k diagnostickým informacím, jako je proud brány a teplota chladiče.
    • nejčastěji využívaný pro standardy IEC/EN 61000-4-3, IEC/EN 61000-4-6, IEC/EN 61000-4-20, IEC/EN 61000-4-21, CISPR 24, EN 61000-6-1, EN 61000-6-2, IEC 60533. IEC 60601-1-2, IEC 61326, MIL STD 461, RTCA/DO 160, ISO 11452-3, ISO 11452-5, ISO 11452-11, SAE J1113-24, SAE J1113-27.
