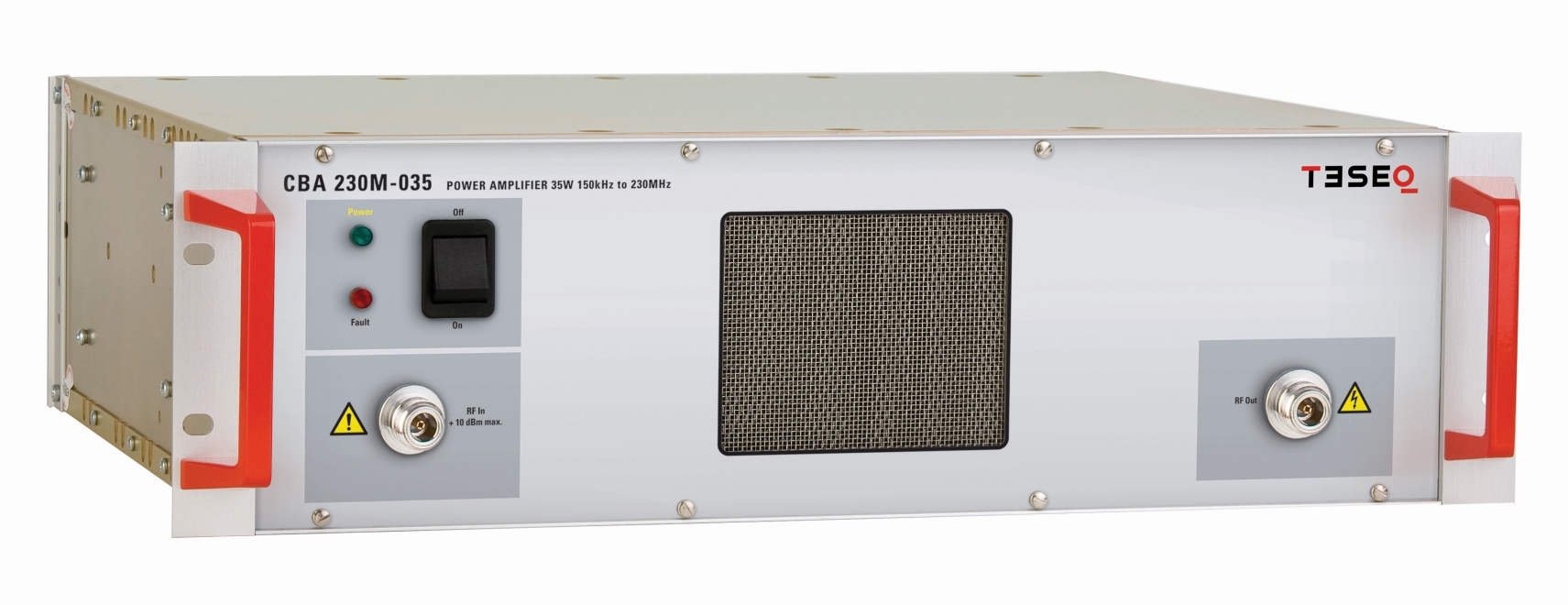

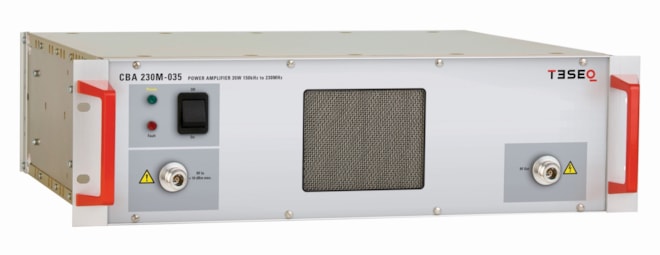

CBA 230M-035 Broadband Amplifier
- širokopásmový zesilovač, 150 kHz až 230 MHz, 35 Watt
- navržen jako lineární zesilovač třídy A s nízkým zkreslením
- ideální pro testování podle IEC 61000-4-6
- bezpodmínečně stabilní a odolný proti chybám v zapojení
- robustní design pro EMC testování
- záruka: 3 roky
Parametry a specifikace
| frekvenční rozsah | 0,15 až 230 MHz |
| jmenovitý výstupní výkon | 35 W garantovaný (37 W typický) |
| výstupní výkon při 1 dB kompresi | 25 W garantovaný (30 W typický) |
| zesílení | 46 dB |
| harmonické při P1 dB | lepší než -20 dBc |
| napájecí napětí | 85-264 VAC, jedna fáze |
- CBA 230M-035, zesilovač třídy A navržen speciálně pro testování EMC, je ideálně vhodný pro napájení CDN pro testování citlivosti podle IEC 61000-4-6 až do úrovně 10 V emf.
- konstrukce třídy A zajišťuje vysokou spolehlivost a lineární výkon s nízkým zkreslením v celém frekvenčním rozsahu. Tato konstrukce také zajišťuje, že zesilovač bude pracovat na plný výkon, i po předchozím zapojení na prázdno případně do zkratu.
- zesilovač je napájen ze spínaného zdroje s vysokou účinností, vysokým účiníkem, který umožňuje provoz v širokém rozsahu napětí. Jednotka je chlazena vzduchem s integrovanými ventilátory a je chráněna proti chybnému chlazení snímáním nadměrné teploty. K dispozici je bezpečnostní blokovací konektor, který může uživatel zkratovat na kostru, aby se zesilovač dostal do pohotovostního režimu. K dispozici jsou indikátory na předním panelu, které indikují funkci přehřátí.
- nejčastěji využívaný pro standardy IEC/EN 61000-4-6, CISPR 24, EN 61000-6-1, EN 61000-6-2, IEC 60533, IEC 60601-1-2, IEC 61326, MIL STD 461, RTCA/DO 160, ISO 11452-3, ISO 11452-5,SAE J1113-24.
Soubory ke stažení a odkazy
- Brožura Teseq CBA Series BROADBAND POWER AMPLIFIERS.pdf (5103.3kB)
- Tabulka Teseq CBA Series BROADBAND POWER AMPLIFIERS.pdf (843.2kB)
- Datasheet - CBA230M-035.pdf (511.5kB)
- Další informace na webu výrobce
