Parametry a specifikace
frekvenční rozsah | 0,15 až 230 MHz |
jmenovitý výstupní výkon | 80 W garantovaný (90 W typický) |
výstupní výkon při 1 db kompresi | 70 W garantovaný (80 W typický) |
zesílení | 50 dB |
harmonické při P1 dB | lepší než -20 dBc |
napájecí napětí | 85-264 VAC, tři fáze |

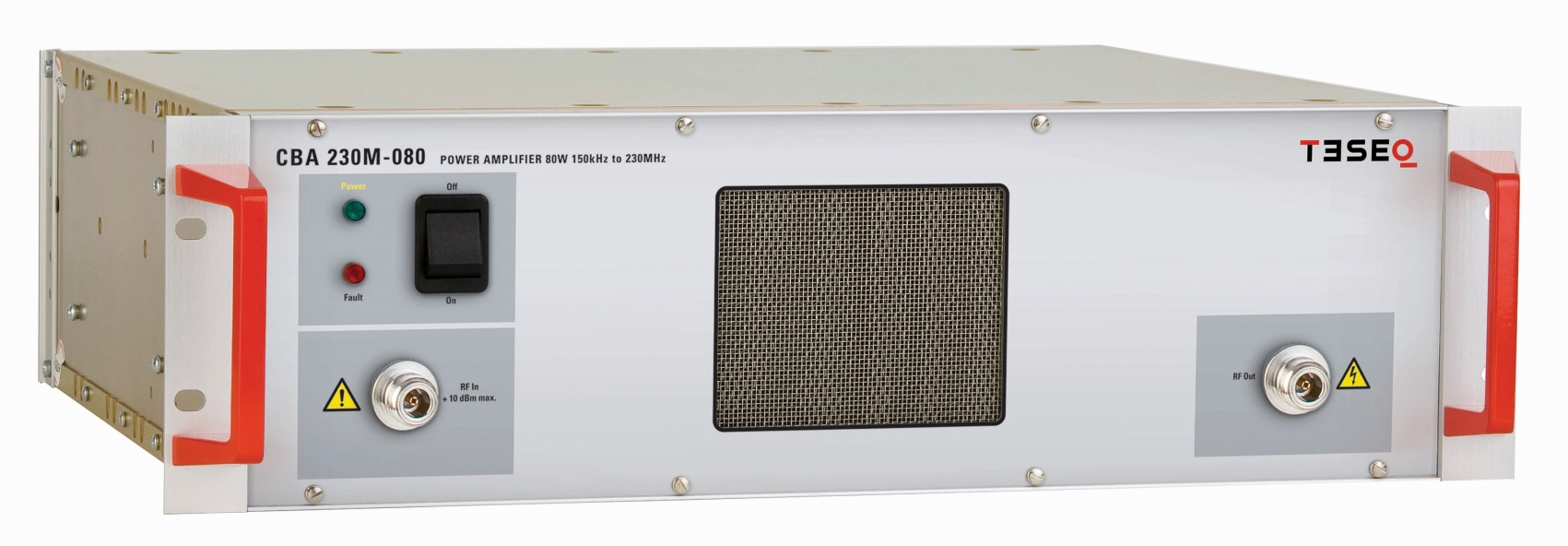

- Tento zesilovač třídy A, který je navržen speciálně pro testování EMC, je ideálně vhodný pro testování metodou BCI (Bulk Current Injection), injekčních svorek a CDN pro testování podle IEC 61000-4-6 až do úrovní 10 V emf.
- Konstrukce třídy A zajišťuje vysokou spolehlivost a lineární výkon s nízkým zkreslením v celém frekvenčním rozsahu. Tato konstrukce také zajišťuje, že zesilovač bude pracovat na plný výkon, i po předchozím zapojení na prázdno případně do zkratu.
- Zesilovač je napájen ze spínaného zdroje s vysokou účinností, vysokým účiníkem, který umožňuje provoz v širokém rozsahu napětí. Jednotka je chlazena vzduchem s integrovanými ventilátory a je chráněna proti chybnému chlazení snímáním nadměrné teploty. K dispozici je bezpečnostní blokovací konektor, který může uživatel zkratovat na kostru, aby se zesilovač dostal do pohotovostního režimu. K dispozici jsou indikátory na předním panelu, které indikují funkci přehřátí.
- Nejčastěji využívaný pro standardy IEC/EN 61000-4-6, CISPR 24, EN 61000-6-1, EN 61000-6-2, IEC 60533, IEC 60601-1-2, IEC 61326, MIL STD 461, RTCA/DO 160, ISO 11452-3, ISO 11452-5, SAE J1113-24
Soubory ke stažení a odkazy
- Tabulka Teseq CBA Series BROADBAND POWER AMPLIFIERS.pdf (843.2kB)
- Brožura Teseq CBA Series BROADBAND POWER AMPLIFIERS.pdf (5103.3kB)
- Datasheet - CBA230M-080.pdf (567.9kB)
