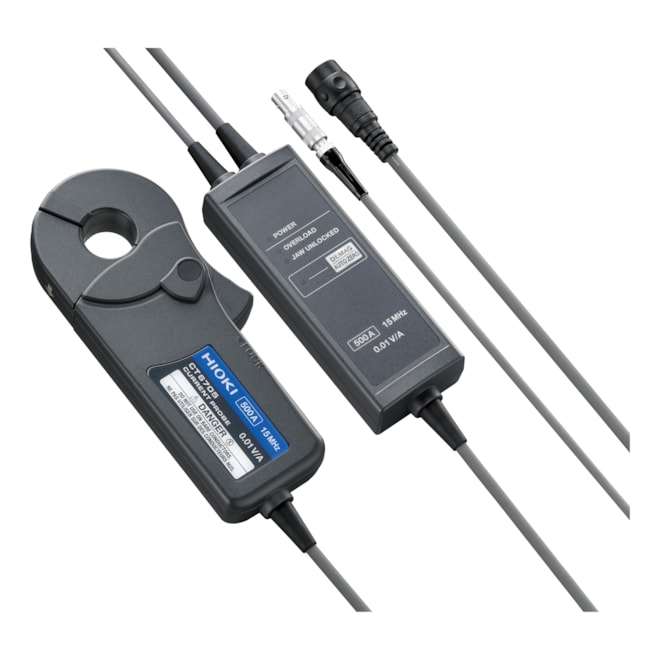

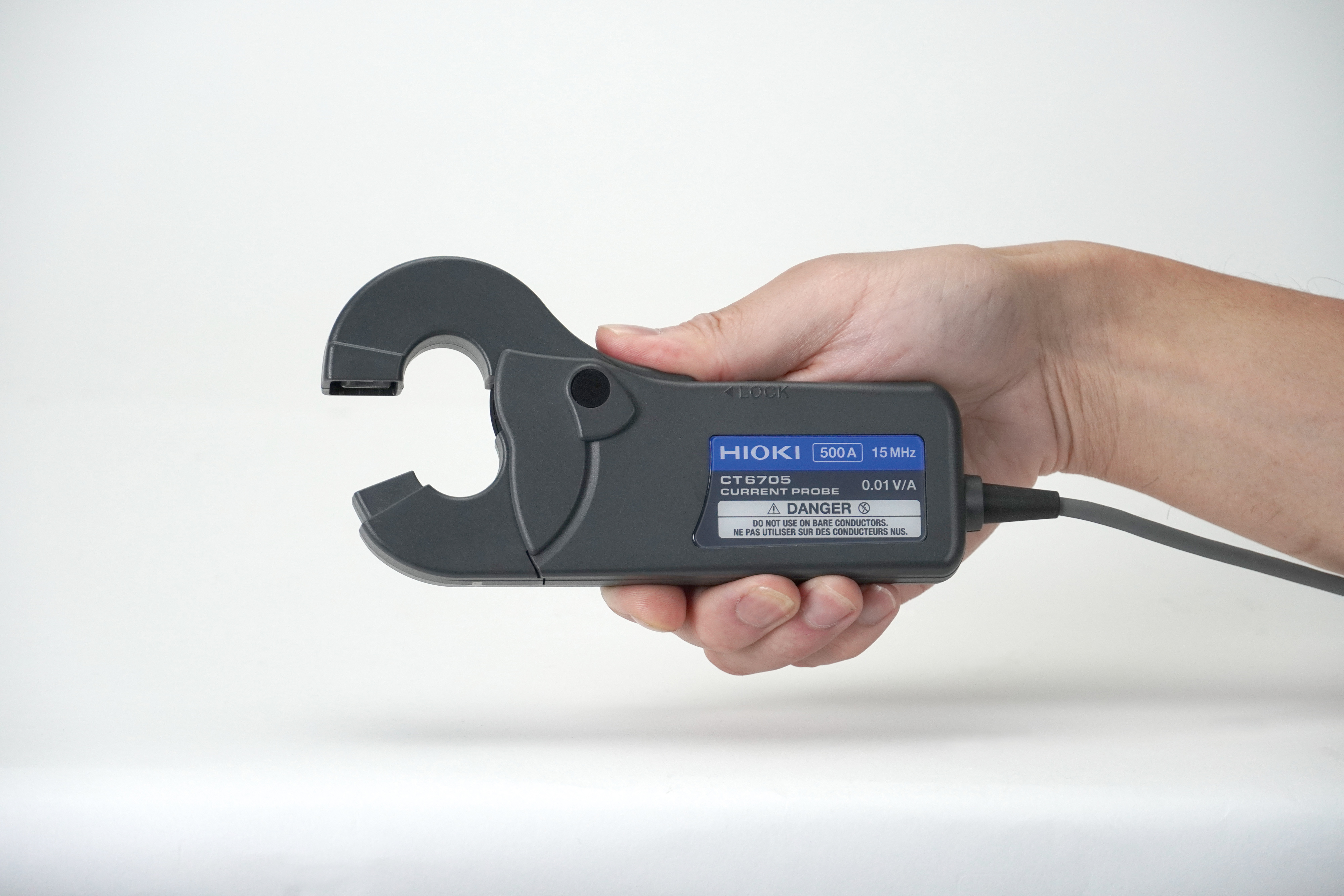

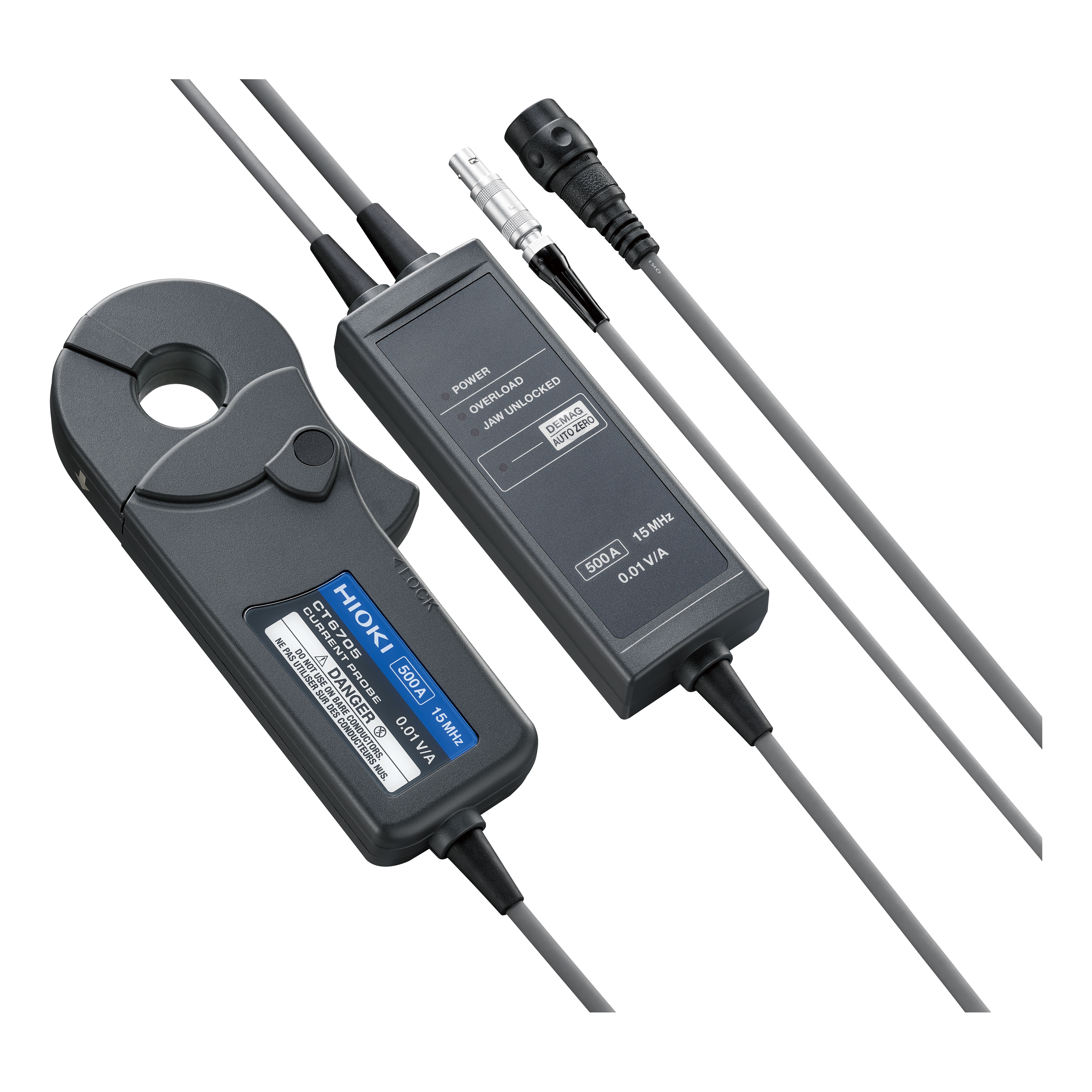

CT6705 Current Probe

Stejně jako u příbuzného modelu CT6704 i u této alternativy určené pro vyšší měřené proudy HIOKI kombinuje princip měření typu fluxgate, známý z měření výkonu, s širokým frekvenčním pásmem proudové sondy pro osciloskop. Díky revoluční technologii vyvinuté tímto japonským výrobcem sonda omezuje drift stejnosměrného posunu způsobeného teplotními změnami a samovolným zahříváním a rozšiřuje použitelný frekvenční rozsah při vysokých proudech. Proud lze proto zaznamenávat se stabilním chováním signálu i při delších měřeních a u vysokofrekvenčních složek signálu. Model CT6705 měří proudy až do 500 A rms s maximálním špičkovým proudem ±800 A ve frekvenčním rozsahu od DC až po 15 MHz. Doba náběhu je 23,3 ns nebo méně. Měřicí signál je vysílán s úrovní 10 mV/A přes standardní výstup BNC a lze jej připojit přímo k osciloskopům, paměťovým záznamníkům a dalším systémům sběru dat (DAQ) s BNC vstupem.

Video: Unikátní technologie pro eliminaci teplotního driftu při vyšších frekvencích a proudech

Stabilní průběhy signálu při AC proudu i vysokých frekvencích

Detekce typu Fluxgate stabilizuje stejnosměrnou a nízkofrekvenční složku měřicího signálu. Teplotní koeficient offsetu je specifikován na ±0,1 mV/°C, takže měřicí signál se při měnících se teplotách okolí a v důsledku vlastního zahřívání odchýlí jen velmi nepatrně. Specifikovaný provozní teplotní rozsah sahá od −10 °C do +50 °C. Použitelný frekvenční rozsah při vysokých proudech není určen pouze šířkou pásma, ale také charakteristikami snížení frekvenčního výkonu sondy. Sonda CT6705 si zachovává svůj plný jmenovitý proud 500 A rms až do 10 kHz bez snížení výkonu. Její optimalizovaná magnetická a tepelná konstrukce snižuje zahřívání způsobené vysokofrekvenčními složkami proudu, a proto lze měřit vyšší proudy v širším frekvenčním rozsahu v rámci stanovených derating limitů.

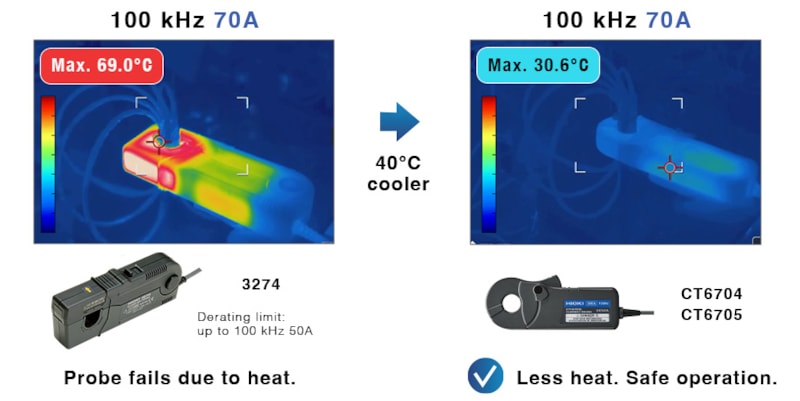

Obr. Porovnání povrchové teploty dvojice nových sond CT6704/CT6705 s předchozím modelem 3274

Připojení a integrace do systému

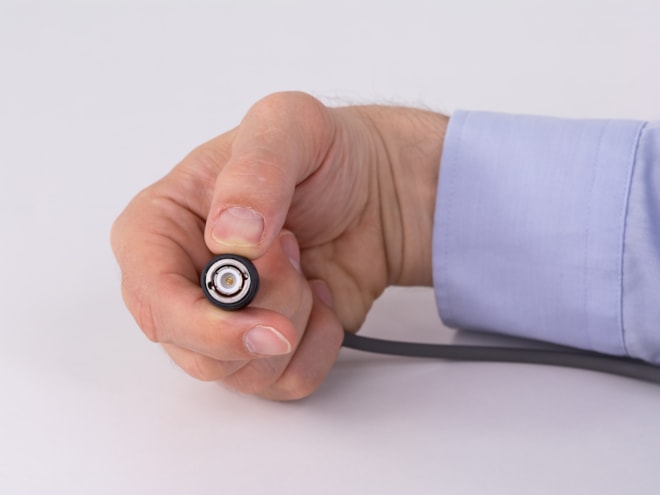

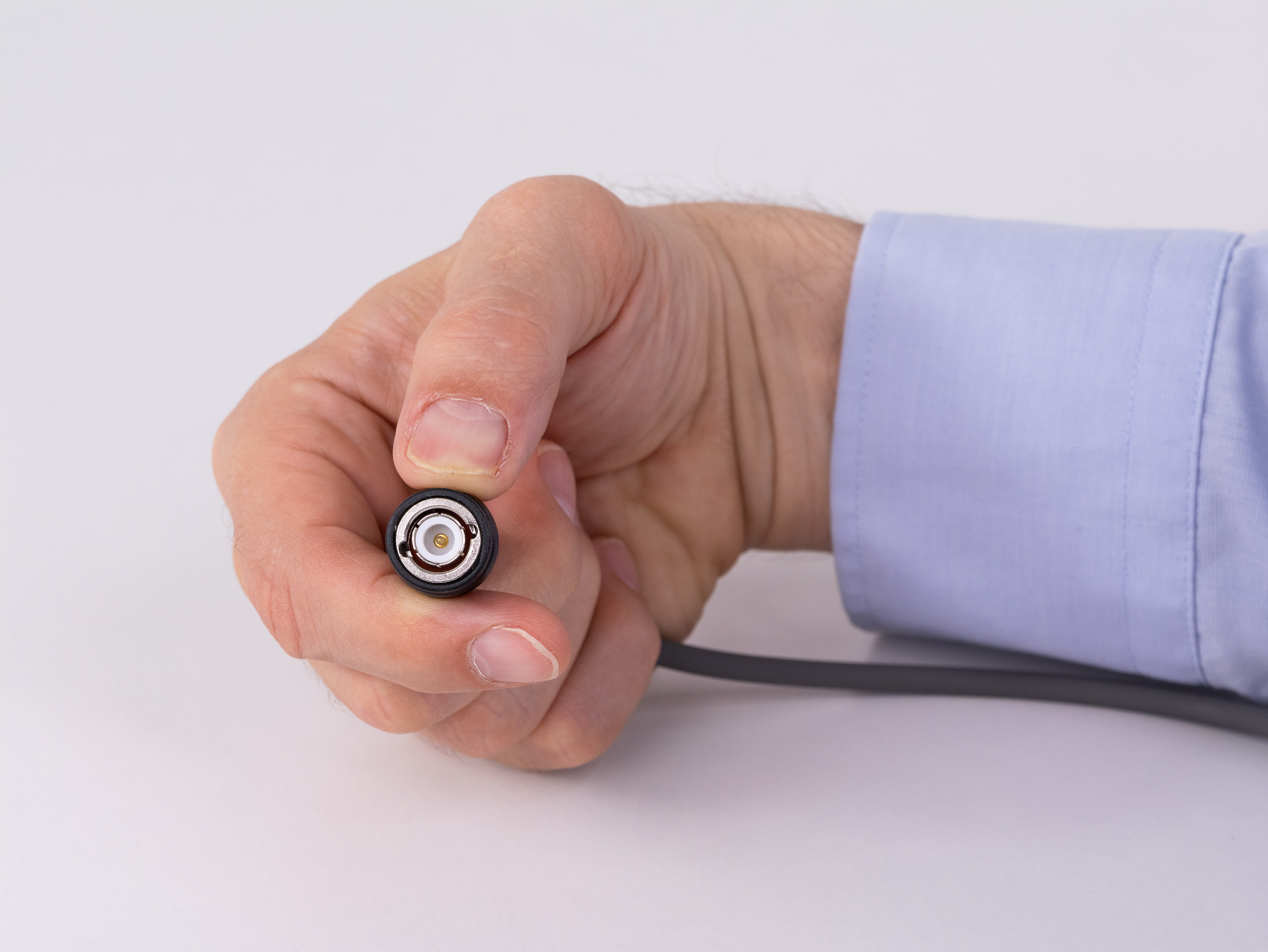

Sonda CT6705 disponuje výstupním signálem o poměru 10 mV/A a to pomocí standardního BNC výstupu, sondu tak lze připojit k osciloskopům, paměťovým záznamníkům a systémům DAQ s BNC vstupem. Pro detailní zobrazení průběhů proudu, rychlých přechodových jevů a delších měřicích sekvencí se doporučuje měřicí systém s vysokým rozlišením, například paměťový záznamník HIOKI, jako například MR6000. Napájení je zajištěno prostřednictvím dvoukolíkového konektoru LEMO na sondě, a to buď pomocí napájecího zdroje HIOKI 3269 (v případě kombinace sondy s osciloskopem jíných výrobců), nebo přímo z přístroje MR6000, je-li nainstalována napájecí jednotka sondy Z5021. Jeden zdroj 3269 umožňuje napájení až třech sond CT6705; přístroj MR6000 vybavený jednotkou Z5021 podporuje až pět sond. Pro zajištění přesných měření je sonda CT6705 vybavena funkcí demagnetizace a automatického nastavení nuly.

Sonda CT6705 je kompletně vyvinuta i vyráběna ve vlastní továrně společnosti HIOKI v Japonsku. Doplňuje stávající portfolio proudových senzorů společnosti HIOKI, jehož vývoj se již po řadu desetiletí zaměřuje na přesné měření AC/DC proudů a stabilní měřicí signály pro laboratorní a R&D účely.
