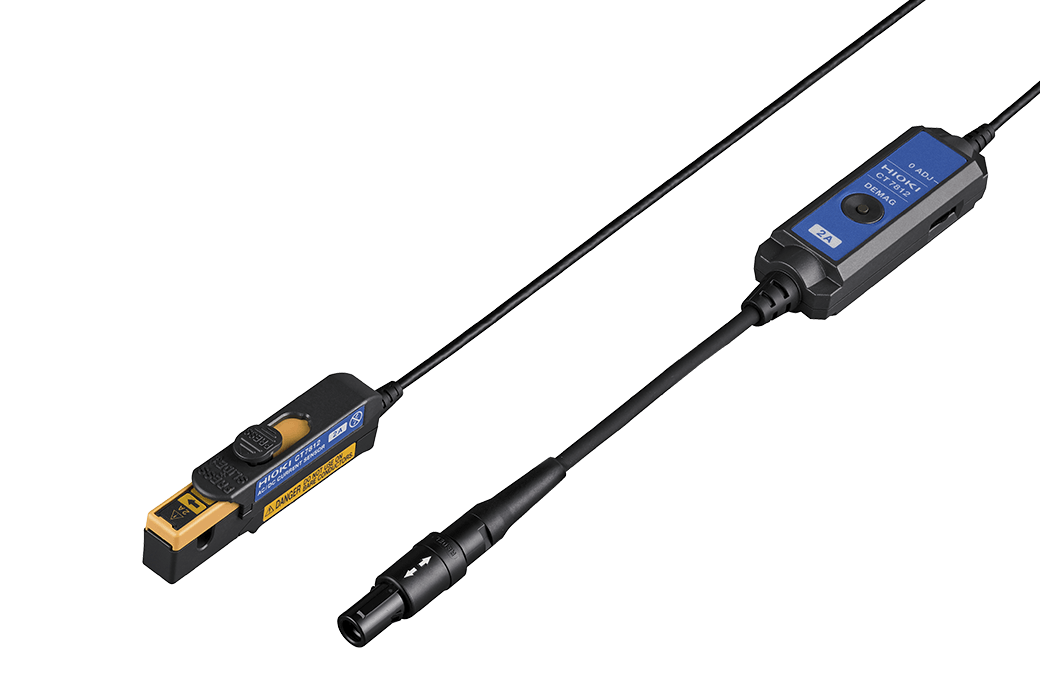

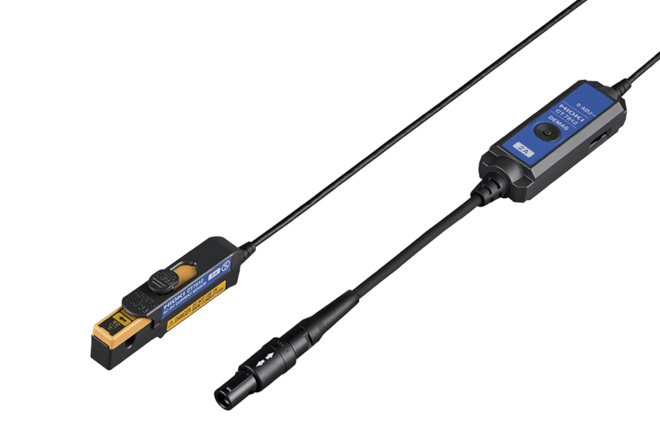

CT7812 AC/DC Current Sensor
- velmi přesné miniaturní proudové kleště
- měření AC/DC proudů s rozlišením od 0,1 mA
- záruka: 3 roky
Parametry a specifikace
- určeno výhradně pro měření s proudovými vstupními jednotkami loggerů LR8450/LR8450-01
- rozsah teplot okolního prostředí, ve kterém lze měřit se zaručenými specifikacemi: -40°C až 85°C
| frekvenční rozsah | DC až 100 kHz |
| max. vstupní proud | 3 A |
| proudové rozsahy | 200 mA/2 A |
| nejvyšší rozlišení | 0,1 mA |
| výstup | 100 mV/A |
| max. průměr měř. vodiče | 5 mm |
| délka kabelu | 4 m |
| rozhraní | PL14 |
| základní přesnost (DC) | ± 0.3％ rdg. ±0.1％ f.s. |
Podrobný přehled produktu

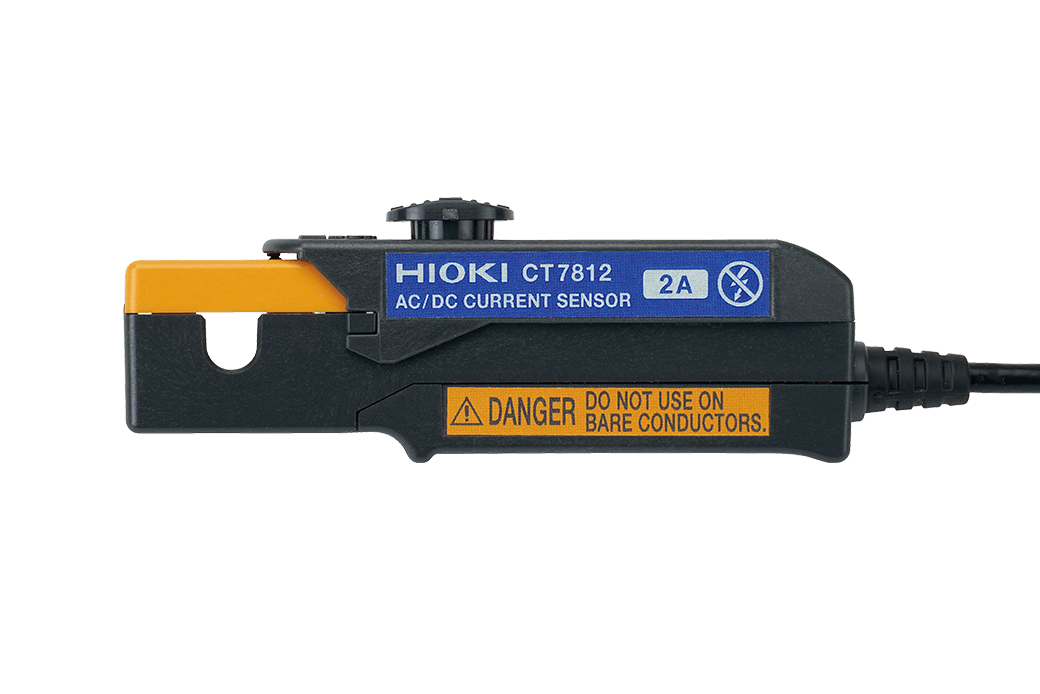

Ultrakompaktní proudová sonda CT7812 s posuvným otevíracím a aretačním mechanismem patří mezi nejmenší vysoce přesné senzory dostupné na trhu. Umožňuje bezkontaktní měření střídavého i stejnosměrného proudu až do 2 A i v těch nejstísněnějších prostorech, se základní přesností ±0,3 % a působivým rozlišením 0,1 mA (rozsah 200 mA).
Vývojovým inženýrům v oblasti elektromobilů, elektrických nákladních vozidel, autobusů, stavební a zemědělské techniky poskytuje možnost přesně sledovat spotřebu energie i při extrémních teplotních podmínkách.
Sonda CT7812 je výhradně určena pro použití s řadou dataloggerů LR8450 a umožňuje zaznamenávat až 55 proudových signálů současně na jednom zařízení při frekvenčním pásmu až 5 kHz. Oblasti použití sahají od detailní analýzy spotřeby energie testovaného vozidla až po další složité elektrické systémy.

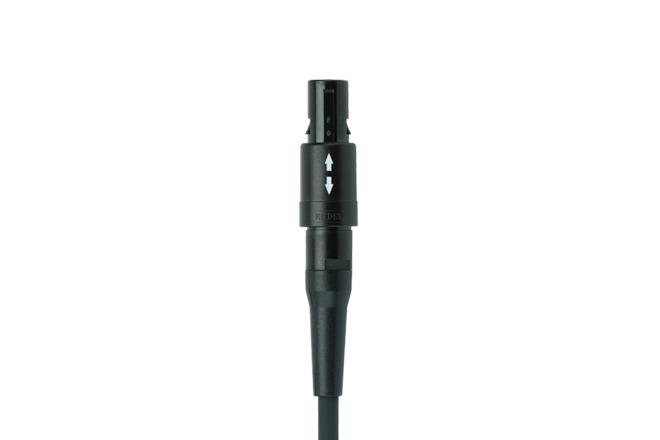

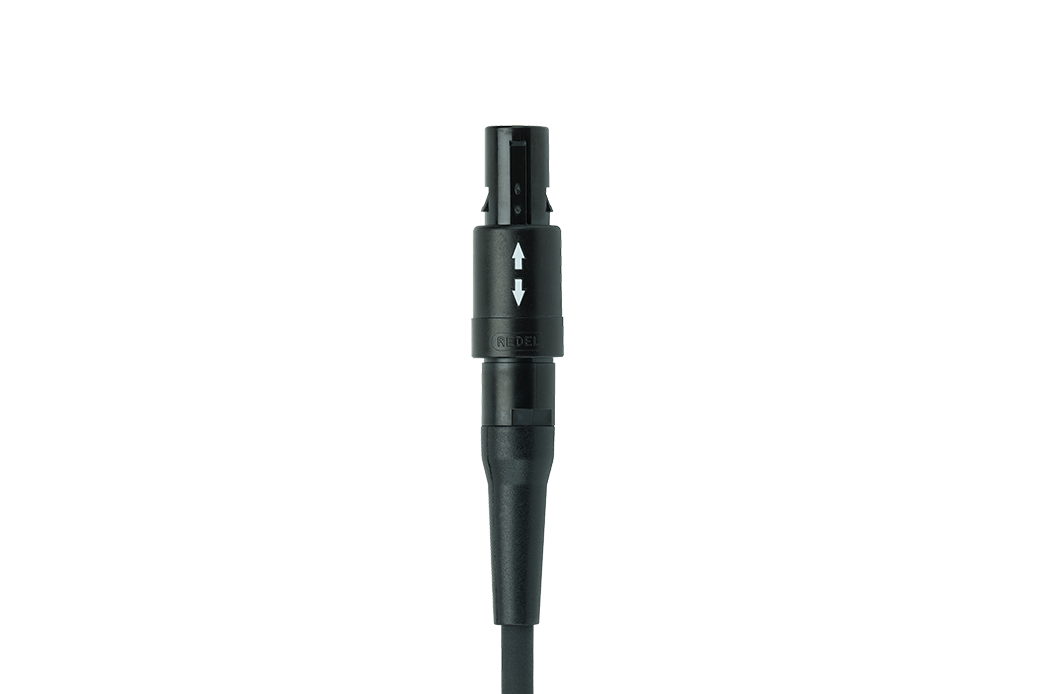

CT7812 je vybavena konektorem PL14 a lze ji používat s dataloggerem LR8450 buď v kombinaci se zásuvným proudovým modulem U8556, nebo alternativně s bezdrátovým proudovým modulem LR8536 (vyžaduje variantu LR8450-01).
