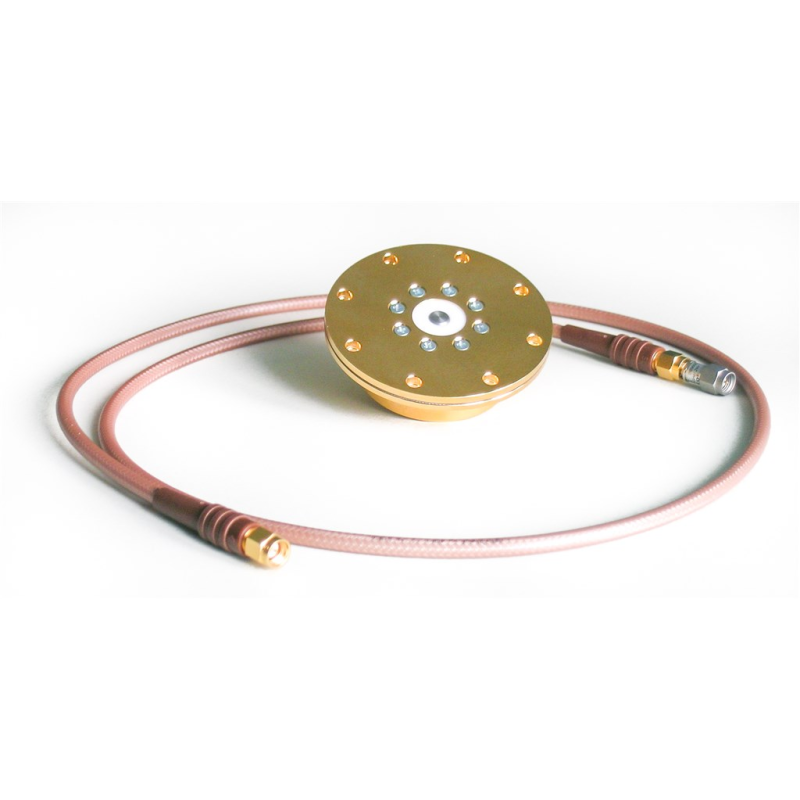

CTR 2 Calibration Target and Verification Adapter for ESD
- kalibrační terčík pro ESD podle IEC/EN 61000-4-2
- 2 Ω impedance +/- 5 %
- obsahuje 20 dB atenuátor a 1 m kabel RG400
- jako placené příslušenství 50 Ω adaptér CTR 2-AD
- jako placené příslušenství je možné dokoupit další adaptéry
- záruka: 2 roky
Parametry a specifikace
| testovací napětí | až 30 kV |
| vložný útlum | ± 0.5 dB až do 1 GHz |
| vložný útlum | ±- 1.2 dB až do 4 GHz |
CTR 2 je koaxiální proudový terčík pro monitorování ESD výbojů podle požadavků normy EN/IEC 61000-4-2 ed.2.
Terčík lze zakoupit jako doplněk k ESD generátoru, model Dito nebo ESD NX30.
Terčík může být použit pro měření až do 30 kV. K dodání jsou různé útlumové články, tak aby výstupní signál odpovídal schopnostem vstupního signálu osciloskopu.
