+DS Option Dropout Switch

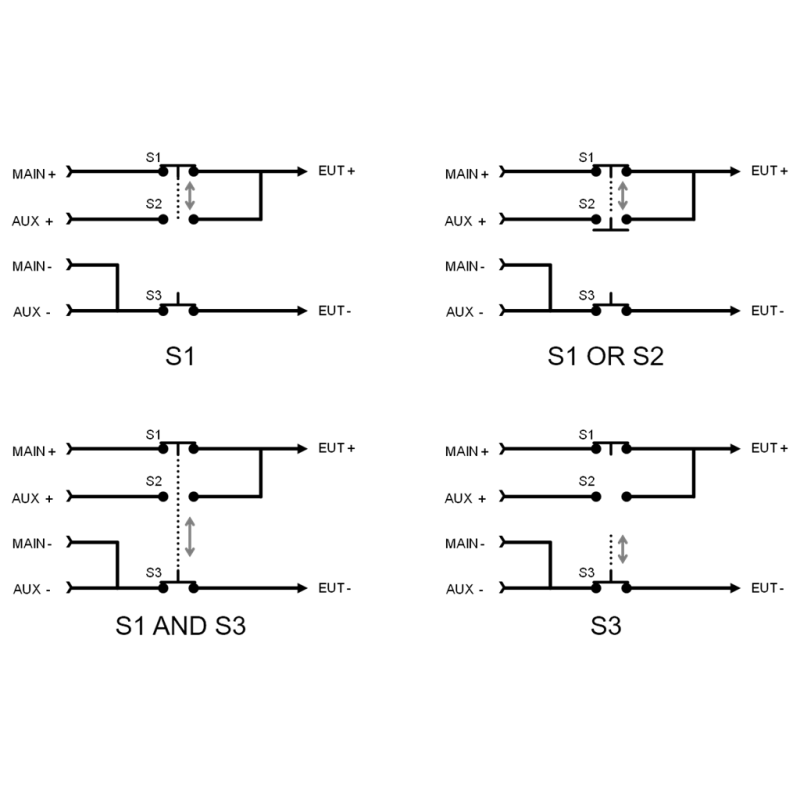

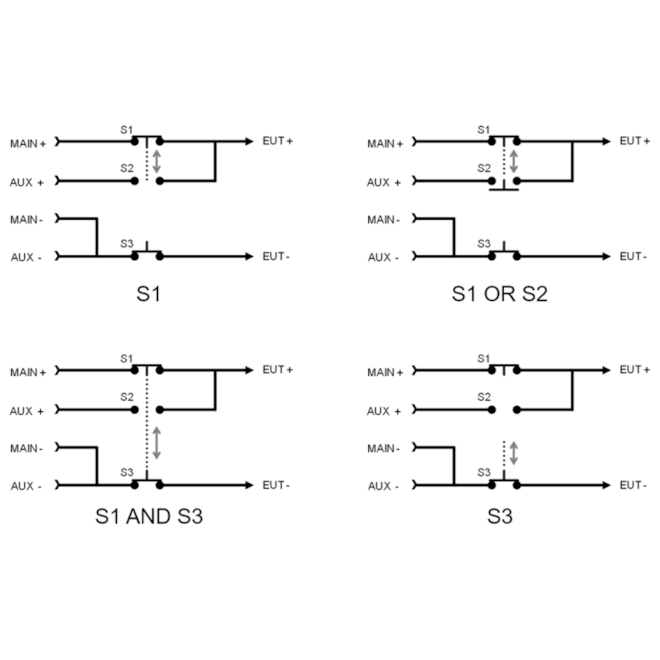

  • řešení se třemi spínači pro kladný, záporný, pomocný a zkratový provoz (LV 124)
  • < 100 mΩ při zavřeném stavu a ≈ 1 MΩ při otevřeném stavu
  • ±60 V, ±100 A bipolární spínač, bezpečný proti zkratu
  • spínací chování: náběh, pokles <200 ns
  • μs přerušení i při ověření do zátěže pouze 1 kΩ
  • volitelné měření napětí a proudu pro testování uzavřené smyčky
  • záruka: 2 roky
Ametek Compliance Test Solutions
Další parametry
Cena na dotaz
Kat. č: DSOPTION.w
dostupnost na dotaz

Výběru neodpovídá žádná položka.

Parametry a specifikace

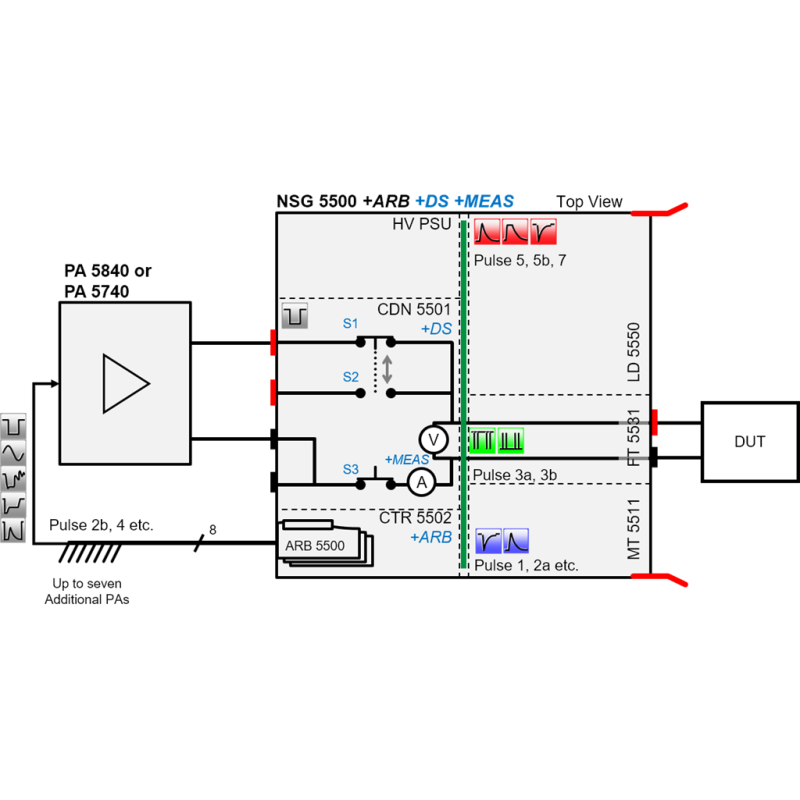

Kromě výpadků, které jsou uvedeny v normách jako je ISO 16750-2, je často v normách mnoha výrobců požadováno provedení velmi rychlého testování výpadku pomocí přepínače. Pro tyto účely jsme zkonstruovali zcela novou možnost +DS. Tento dropout spínač v NSG 5500 +ARB +DS byl kompletně přepracován pro čisté a symetrické spínání na všech třech spínačích: BAT+, BAT- a novém zkratovém spínači (S2) pro evropské požadavky (např. požadavek LV 124). Tento 100 A spínač obsahuje velmi čisté tvary vln se symetrickým spínacím chováním až do 1 µs, a to i při ověření do zátěže pouze 1 kΩ. Při zavřeném stavu měří spínač hodnotu < 100 mΩ a při otevřeném stavu ≈ MΩ. Přepínač má také volitelné měření napětí a proudu pro testování v uzavřené smyčce: nastavte cílovou hodnotu a nechte systém provést všechny potřebné korekce při použití ztrátových nastavení.
