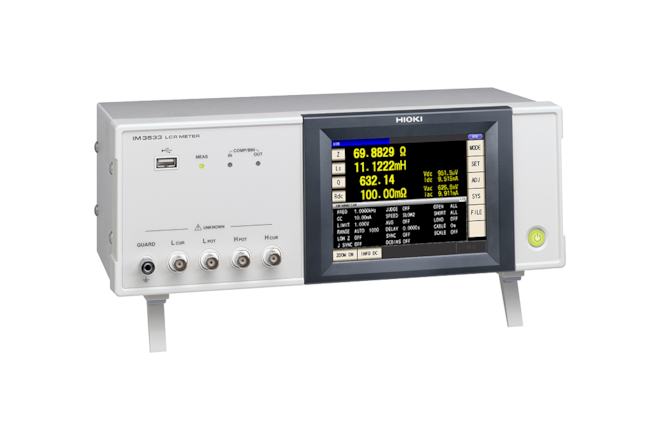

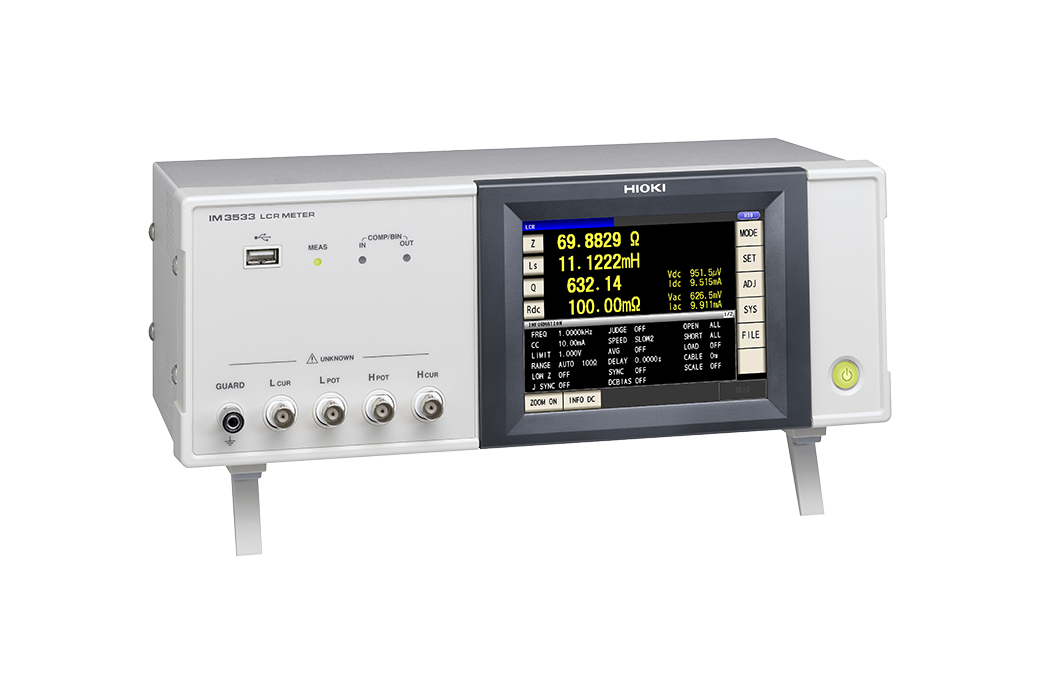

IM3533-01 LCR meter
- rozsah měřicích frekvencí DC; 1 mHz - 200 kHz
- funkce kontroly kontaktu
- nízkoimpedanční měření s vysokou stabilitou
- měření od nízkých frekvencí 1mHz
- měření DCR s teplotní kompenzací
- testování s rozmítáním frekvence
- záruka: 3 roky
Parametry a specifikace
| Parametry | Z, Y, θ, Rs (ESR), Rp, DCR, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T |
| Měřicí režimy |
LCR - měření za stálých podmínek
Transformer - N, M, ΔL
Analyzer - měření za proměnných frekvencí a napětí
Continuous mode - stálé měření s pomocí různých sad podmínek
|
| Měřicí rozsahy |
10 rozsahů, 100 mΩ - 100 MΩ
|
- ovládání pomocí dotekového panelu
- základní přesnost 0,05 %
- SMD testovací adaptér, DC Bias měření
- měření DC odporu
- rozhraní USB, volitelně RS-232C, GPIB a LAN
Měřící rozsahy:
- normální mód
- 5 mV - 5 V efektivní hodnota, 10 µA - 50 mA efektivní hodnota
- přesný mód - nízkoimpedanční
- 5 mV - 2,5 V efektivní hodnota, 10 µA - 100 mA efektivní hodnota
Nastavení měření s frekvenčním rozmítáním:
