IM3570 Impedance Analyzer
- nízkokapacitní měření s vylepšenou stabilitou
- rozsah měřicích frekvencí DC; 4 Hz - 5 MHz
- funkce kontroly kontaktu
- záruka: 3 roky
Parametry a specifikace
| parametry | Z, Y, θ, Rs (ESR), Rp, Rdc, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| měřicí režimy |
LCR - měření za stálých podmínek
Analyzer - měření za proměnných frekvencí a napětí
Continuous mode - stálé měření s pomocí různých sad podmínek
|
| měřicí rozsahy |
12 rozsahů, 100 mΩ - 100 MΩ
|
| měřicí signál |
normální režim: 5 mV-5 Vrms (do 1 MHz), 10 mV-1 Vrms (1 MHz-5 MHz); resp. 10 µA-50 mArms (do 1 MHz), 10 µA-10 mArms (1 MHz-5 MHz)
low-impedance: 5 mV-1 Vrms (do 100 kHz); resp. 10 µA-100 mArms (v rozsazích 100 mΩ a 1 Ω do 100 kHz)
|
| rychlosti měření |
FAST / MED / SLOW / SLOW2
|
| max. rychlost |
0,5 ms (v režimu FAST, frekvenci 100kHz, při vypnutém displeji)
|
- možnost dvou a čtyřvodičového měření
- funkce kontroly kontaktu pro vyloučení chybných měření
- uložení až 32 sad nastavení podmínek měření
- délka měřicích kabelů až 4 m
- rozhraní EXT I/O, RS-232C, GPIB, USB, LAN
Analyzátor IM3570 - základní nastavení a měření:
Podrobný přehled produktu
HIOKI IM3570 kombinuje rychlost LCR měřiče s flexibilitou impedančního analyzátoru a pokrývá rozsah 4 Hz až 5 MHz. Je navržen jak pro testování komponent s vysokou propustností ve výrobě, tak pro podrobné analytické úkoly ve vývoji. S rychlostí měření 0,5 ms při 100 kHz a 1,5 ms při 1 kHz podporuje IM3570 efektivní pracovní postupy při zachování vysoké přesnosti. Jeho základní přesnost impedance ±0,08 %, přesnost fáze ±0,05° a garantovaná přesnost od 1 mΩ do 200 MΩ poskytují spolehlivé výsledky u široké škály pasivních komponent.
Všestranný a snadno použitelný
Přístroj podporuje více režimů, včetně LCR, který je schopen současně měřit stejnosměrný odpor, sweep a provádět kontinuální měření. Díky funkcím, jako je komparátor a BIN hodnocení, spolu s frekvenčním a úrovňovým sweepem, je vhodný jak pro automatizované testovací systémy, tak pro laboratorní hodnocení. 5,7″ barevný TFT dotykový displej zjednodušuje ovládání a umožňuje intuitivní nastavení měřicích podmínek. Rozhraní včetně USB, LAN, RS-232C, GP-IB a handler I/O poskytují flexibilní konektivitu pro integraci do systému.
Volitelná analýza ekvivalentního obvodu

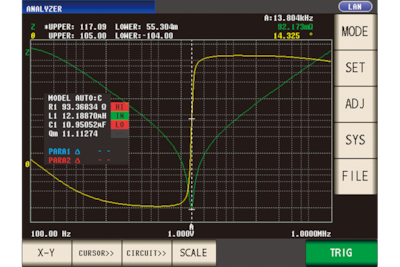

Pro ještě hlubší analýzu je k dispozici firmware IM9000 Equivalent Circuit Analysis. IM9000 je vybaven pěti reprezentativními modely ekvivalentních obvodů a může automaticky vybrat nejvhodnější model na základě naměřených dat. Kromě základních tříprvkových modelů R-L-C podporuje také čtyřprvkový model určený pro analýzu piezoelektrických zařízení, což umožňuje širokou škálu aplikací od obecných charakteristik komponent až po piezoelektrické rezonátory. Firmware může také generovat Nyquistovy (ColeCole) grafy a zobrazení admittance circle.
IM9000 musí být zakoupen společně s přístrojem a nelze jej dodatečně dokoupit. Zákazníci, kteří vyžadují analýzu ekvivalentního obvodu, by měli zvolit balíček produktů, který obsahuje jak IM3570, tak IM9000. Tento standardní model IM3570 neobsahuje firmware IM9000.
Flexibilní ekosystém přípravků

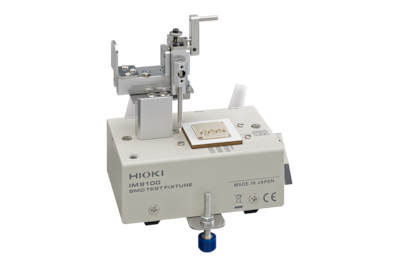

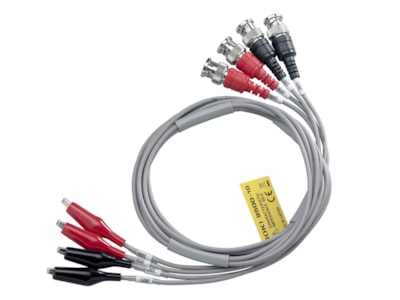

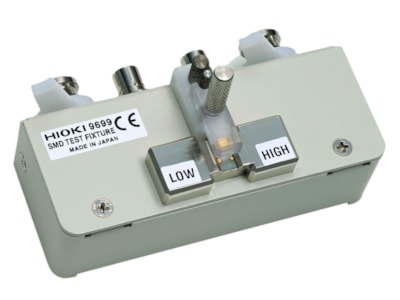

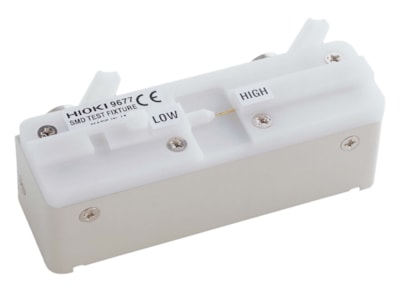

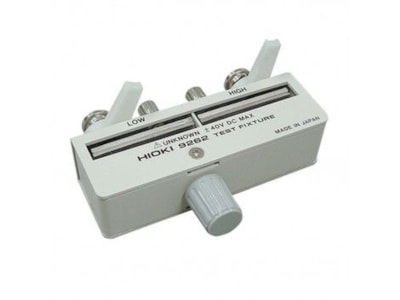

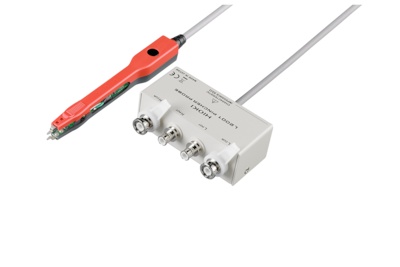

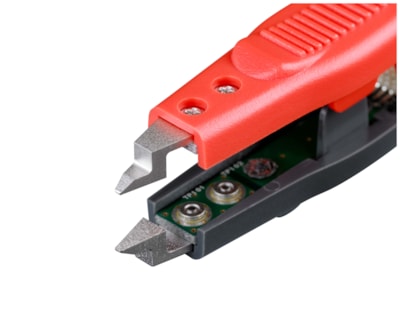

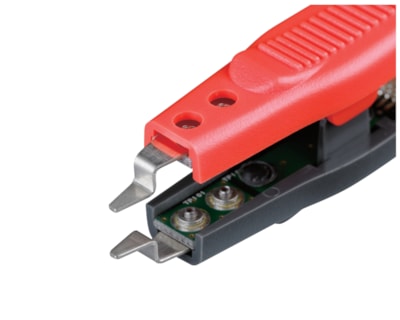

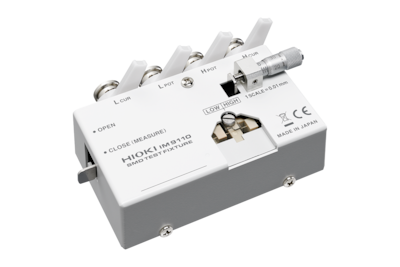

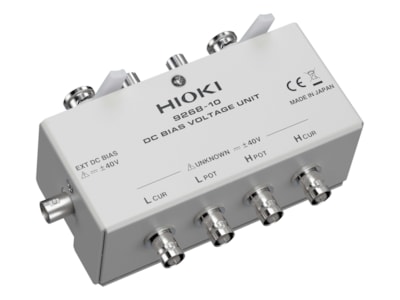

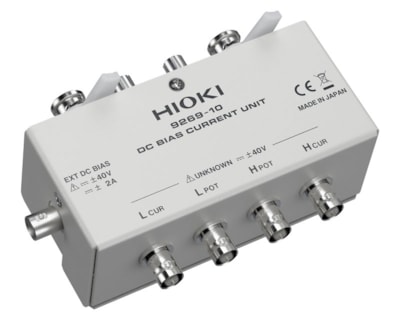

Široká škála přípravků umožňuje stabilní a opakovatelné připojení k různým typům zařízení. Mezi volitelné příslušenství patří Kelvinovy svorky pro standardní komponenty, přípravky pro přímé připojení pro stabilní měření komponentů s vývody a SMD testovací sondy pro malé povrchově montované zařízení. Tento ekosystém přípravků zajišťuje, že IM3570 lze přizpůsobit požadavkům vývojových laboratoří i automatizovaných výrobních prostředí.
Vyrobeno v Japonsku
Model IM3570, navržený a vyrobený v Japonsku, kombinuje spolehlivý měřicí výkon s dlouhodobou stabilitou, což z něj činí univerzální přístroj pro výzkum a vývoj i výrobní linky.
