IM9201 SMD Test Fixture

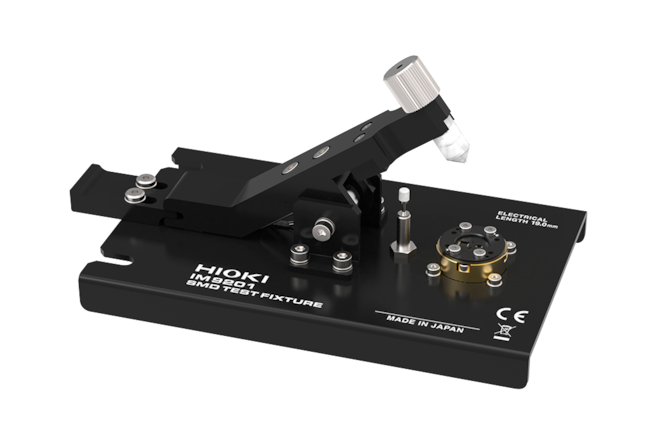

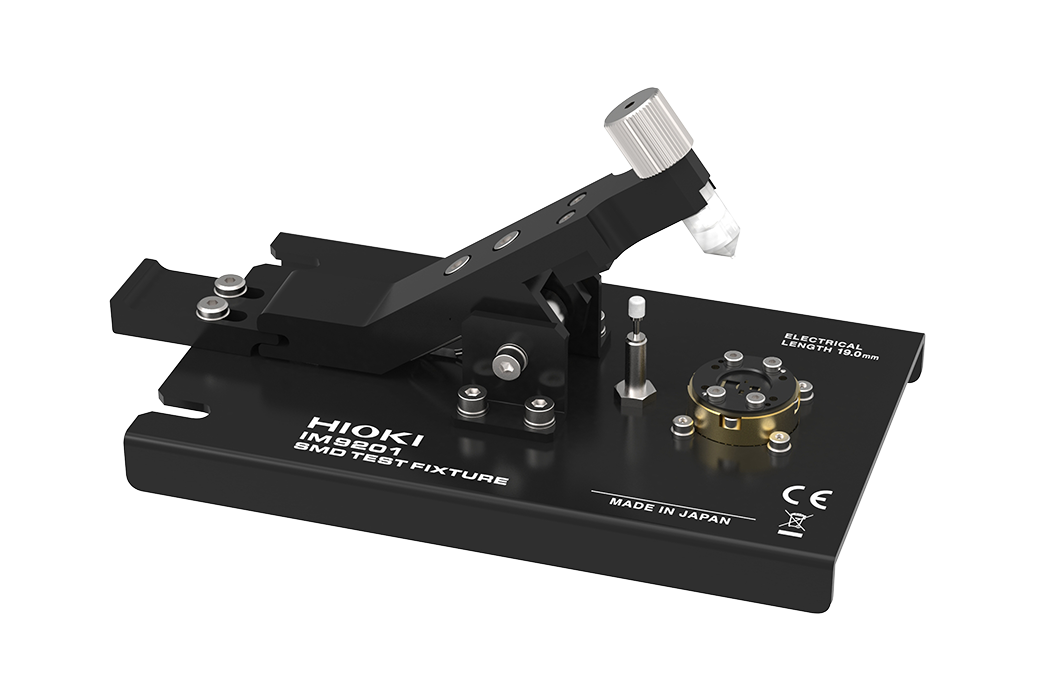

SMD testovací přípravek IM9201 je určen pro měření impedance povrchově montovaných součástek (SMD) ve spojení s impedančními analyzátory HIOKI, které podporují dvouvodičovou konfiguraci měření. Umožňuje měření až do 3 GHz a je kompatibilní se SMD součástkami velikostí od EIA0201 po EIA1210.

IM9201 podporuje měření až do 3 GHz, což odpovídá frekvenčnímu rozsahu vysokofrekvenčních impedančních analyzátorů, jako jsou IM7587 a IM7585. Testovací přípravek lze použít také s impedančními analyzátory s nižší maximální měřicí frekvencí, například IM7583 nebo IM7581, pokud je požadováno měření velmi malých SMD součástek s velikostí menší než EIA0603.

Pro zajištění stabilního provozu je IM9201 upevněn na stojanu IM9200, který poskytuje pevnou základnu a přesně definované mechanické vyrovnání mezi měřicí hlavou analyzátoru a testovacím přípravkem. Manipulaci s malými SMD součástkami dále usnadňuje lupa dodávaná se stojanem IM9200. Elektrické připojení k měřicí hlavě analyzátoru je realizováno prostřednictvím 7mm rozhraní testovacího přípravku. Pro připojení 7mm rozhraní testovacího přípravku ke konektoru 3,5 mm na měřicí hlavě analyzátoru je vyžadován adaptér IM9906.

IM9201 je dodáván s přepravním pouzdrem určeným pro uložení a transport testovacího přípravku a dodaného příslušenství. Pouzdro rovněž nabízí vyhrazený prostor pro volitelné příslušenství, jako je adaptér IM9906 a kalibrační etalony IM9905, což umožňuje mít související komponenty uložené pohromadě podle potřeby.
