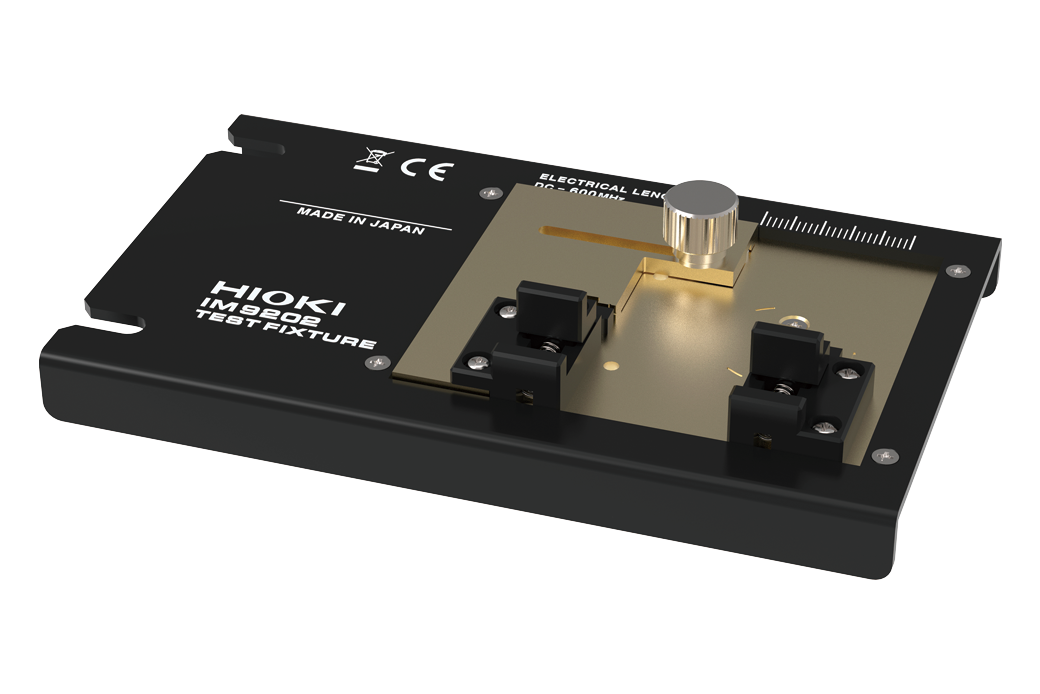

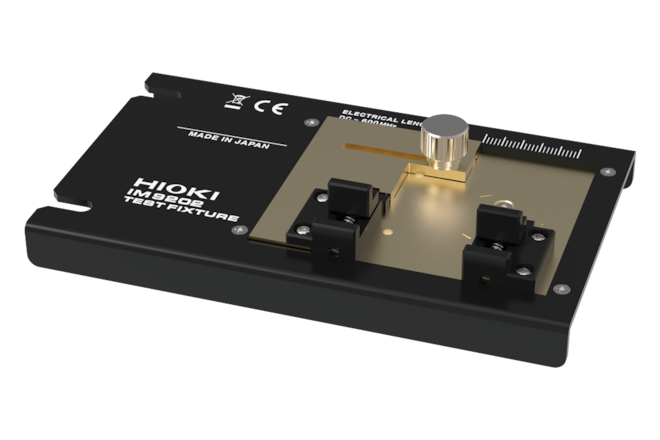

IM9202 Test Fixture
- testovací přípravek pro SMD komponenty s dvouterminálovým připojením k postranním elektrodám
- DC až 600 MHz
- měření součástek různých tvarů a velikostí včetně RFID a NFC čipů
- záruka: 3 roky
Parametry a specifikace
| maximální napětí |
±42 V peak (AC + DC) |
| měřitelné velikosti vzorků | axiální součástky: rozteč vývodů (délka těla součástky) od 1 mm do 25 mm; délka vývodů od 2 mm do 10 mm; průměr vývodů od 0,5 mm do 2 mm radiální součástky: rozteč vývodů od 2 mm do 26 mm; délka vývodů 2 mm nebo delší; průměr vývodů od 0,5 mm do 2 mm. SMD součástky: délka součástky od 1,6 mm do 23 mm; šířka součástky 0,8 mm nebo více |
Testovací přípravek IM9202 je určen pro dvouvodičové měření impedance axiálních a radiálních vývodových součástek i povrchově montovaných součástek (SMD). Podporuje měření až do 600 MHz a používá se ve spojení s impedančními analyzátory HIOKI, včetně modelů IM7587, IM7585, IM7583 a IM7581.
Dle geometrie přípravku lze měřit axiální vývodové součástky s roztečí vývodů od 1 mm do 25 mm a radiální vývodové součástky s roztečí vývodů od 2 mm do 26 mm. Podporované velikosti SMD součástek jsou EIA0603 (Electronic Industries Alliance) a větší.

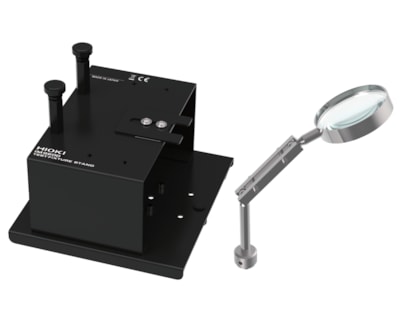

Pro zajištění stabilního provozu je IM9202 upevněn na stojanu IM9200, který poskytuje pevnou základnu a přesně definované mechanické vyrovnání mezi měřicí hlavou a testovacím přípravkem a usnadňuje manipulaci s drobnými součástkami. Elektrické připojení k měřicí hlavě analyzátoru je realizováno prostřednictvím 7mm rozhraní testovacího přípravku. Pro připojení 7mm rozhraní testovacího přípravku ke konektoru 3,5 mm na měřicí hlavě analyzátoru je vyžadován adaptér IM9906.
IM9202 je dodáván s přepravním pouzdrem určeným pro uložení a transport testovacího přípravku a dodaného příslušenství. Pouzdro rovněž nabízí vyhrazený prostor pro volitelné příslušenství, jako je adaptér IM9906 a kalibrační etalony IM9905, což umožňuje mít související komponenty uložené pohromadě podle potřeby.
