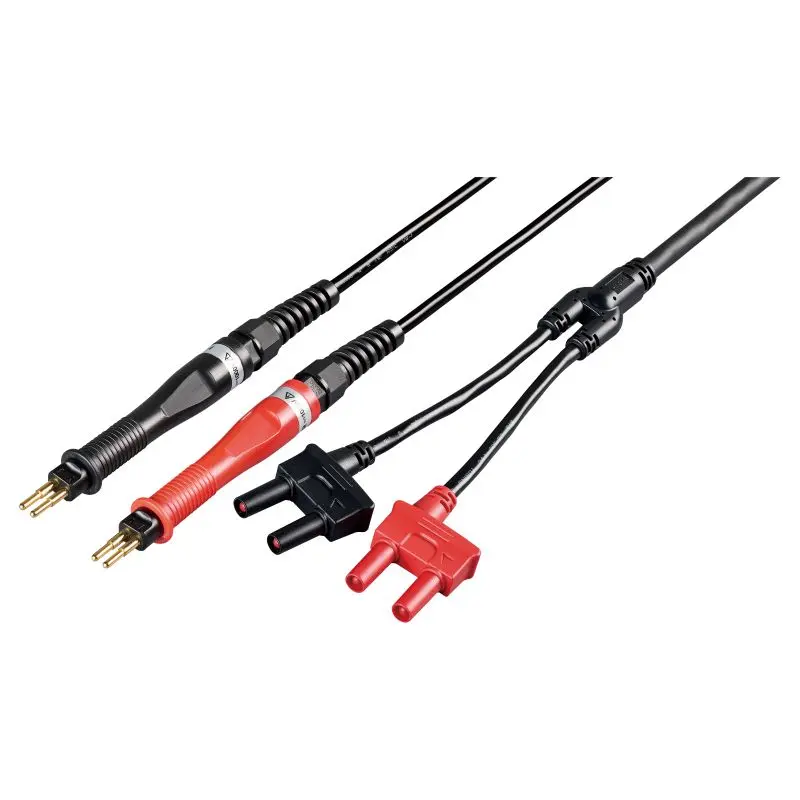

L2141 Pin Type Lead

Měřicí kabely L2141 jsou určeny pro přesná měření DC odporu se čtyřmi svorkami pomocí přenosného měřiče odporu HIOKI RM3548-50. Jsou vybaveny zaoblenými pružinovými hroty pogo-pin na obou kabelech, které zajišťují stabilní a opakovatelný kontakt s kovovými povrchy bez poškození materiálu. Díky tomu je model L2141 ideální pro přesné ověřování odporu na čistých nebo obráběných dílech, jako je kontrola spojů na kovových spojích, ověřování ekvipotenciálu při údržbě letadel a vozidel a kontrola vodivých sestav.

Každá dvojice vodičů je konfigurována pro čtyřsvorková měření se samostatnými vodiči SOURCE a SENSE, aby se minimalizoval vliv odporu vodičů a udržovaly se konzistentní hodnoty nízkého odporu. Pozlacené hroty pogo-pin (Ø 3,55 mm) zajišťují vynikající vodivost a dlouhodobou životnost, a to i při častých měřicích cyklech. Každý hrot vyvíjí kontaktní tlak přibližně 1,2 kg při zdvihu 4 mm, aby byl zajištěn spolehlivý elektrický kontakt na rovných nebo dokonce površích.

Kombinovaná část kabelu umožňuje pohodlnou manipulaci a snižuje nepořádek kabelů během provozu, zatímco dělená část hrotu umožňuje nezávislé umístění sond na měřené ploše. S celkovou délkou 3,0 m nabízí L2141 dostatečný dosah pro stolní i terénní aplikace.

L2141 je vhodný pro měření stejnosměrného odporu na nepotažených a citlivých kovových površích. Pro měření přes povlaky nebo oxidové vrstvy se doporučují sondy typu L2142 s bodcovým hrotem. L2141 je kompatibilní s RM3548-50, RM3548 a dalšími čtyřsvorkovými měřiči stejnosměrného odporu s kompatibilními konektory.
