L9217 Connection Cord

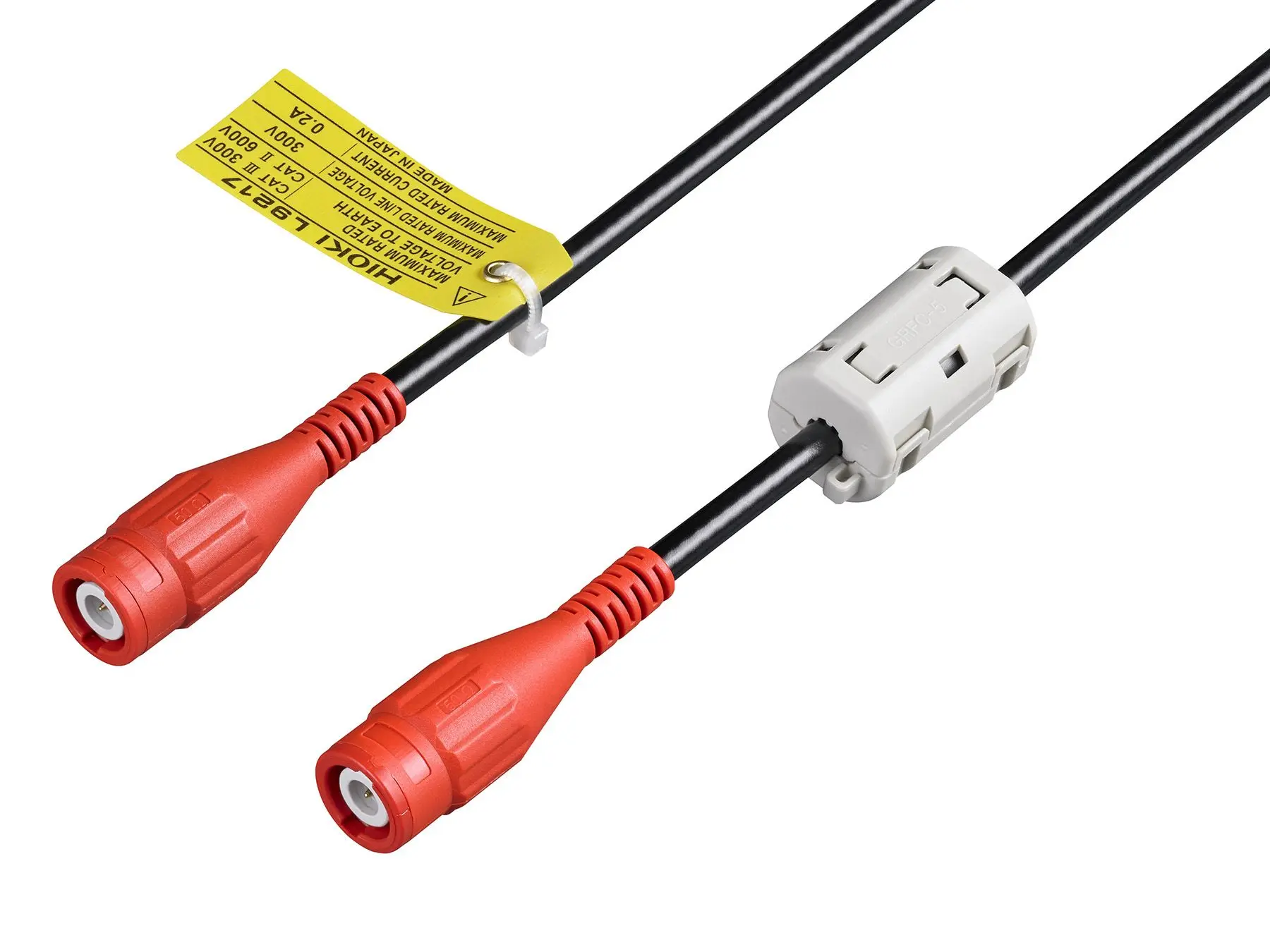

L9217 je izolovaný kabel BNC s konektory BNC na obou koncích a délkou 1,6 m. Kabel má maximální jmenovité napětí 300 V a maximální jmenovitý proud 0,2 A. Je určen pro použití v měřicích a přístrojových aplikacích.

Konektory BNC jsou vybaveny izolovanými plastovými pouzdry, v nichž je vnější kontakt konektoru zapuštěn do izolačního tělesa. To zabraňuje náhodnému kontaktu s uzemněnými kovovými částmi a zvyšuje elektrickou bezpečnost v měřicích sestavách s vyššími napětími. Měřicí kategorie je CAT III 300 V a CAT II 600 V.

Feritový prvek na kabelu zvyšuje impedanci pro vysokofrekvenční proudy v souběžném režimu na stínění kabelu a pomáhá snižovat rušení v měřicích sestavách s rychle se spínajícími signály, jako jsou testy střídačů nebo motorů.

Kabel je určen pro přenos signálu mezi měřicími přístroji s rozhraním BNC. Typickými příklady jsou připojení BNC výstupu rozhraní proudového snímače k osciloskopu nebo paměťovému záznamníku, přenos synchronizačních signálů mezi přístroji nebo připojení výstupu vysokonapěťového děliče k analyzátoru výkonu. Při připojování rozhraní proudových senzorů, jako je CT9557, k osciloskopu je obzvláště vhodná verze L9217 o délce 1,6 m, protože minimalizuje dodatečnou kapacitu kabelu a náchylnost k vnějšímu rušení.

L9217 se vyrábí v Japonsku.
