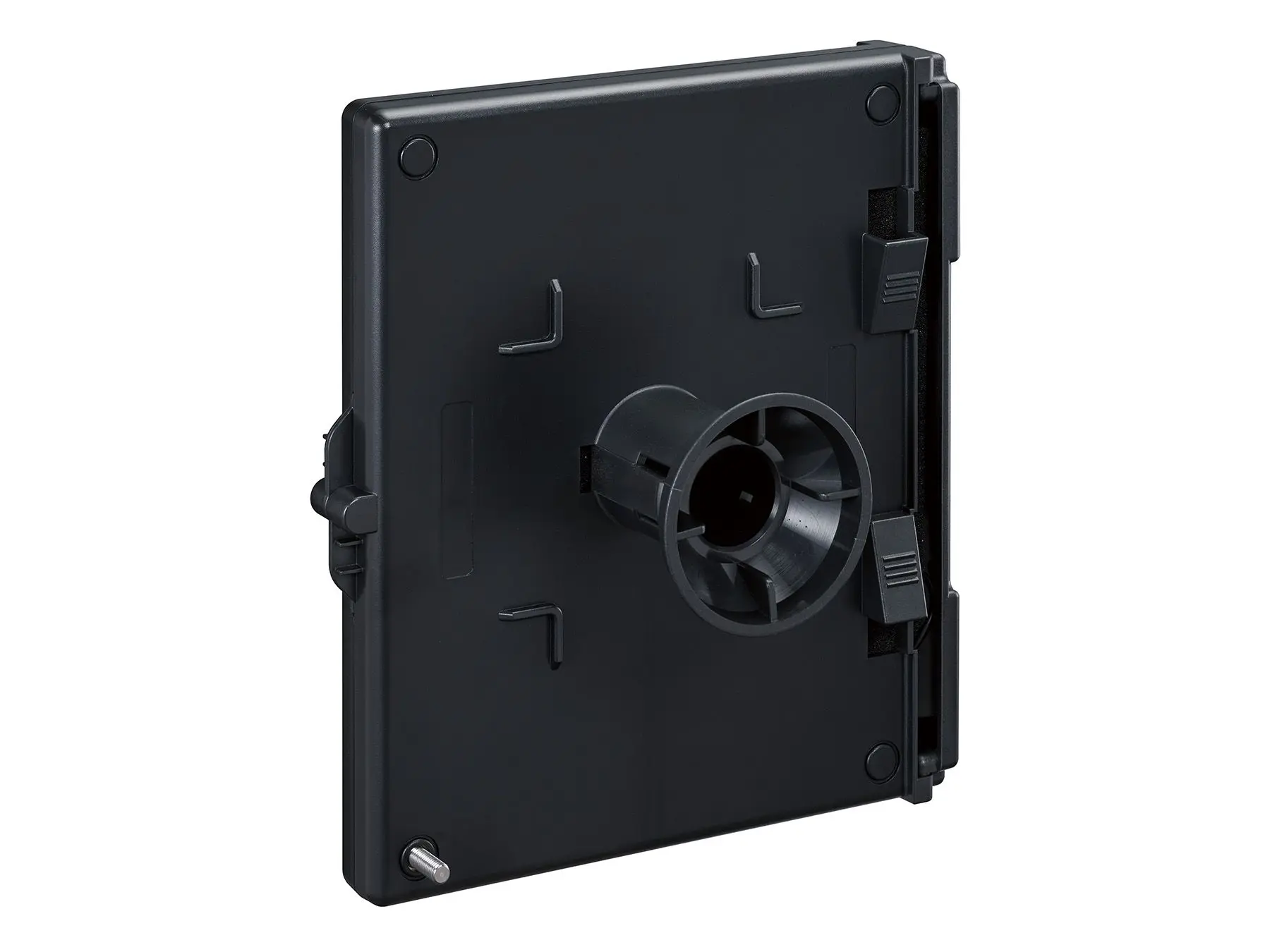

L9846 Earth Nets Module

Modul zemnicích sítí HIOKI L9846 Earth Nets Module je příslušenství pro měření uzemnění na tvrdých površích, jako je beton, kde nelze pomocné zemnicí kolíky zapíchnout přímo do země. Skládací modul s magnetickou západkou obsahuje dvě kontaktní plochy z měděné síťoviny o rozměrech 18 × 22 cm, které se po rozložení položí na měřený povrch. Navlhčením vodou se vytvoří elektrický kontakt s povrchem. Modul zemnicích sítí se do měřicí sestavy připojuje pomocí konektoru pro krokosvorky.

Model L9846 je určen pro montáž na navijáky měřicích vodičů L9845-52, L9845-33, L9845-31, L9842-22 a L9842-11. Modul zemnicích sítí se jednoduše nacvakne na naviják měřicího vodiče a vytvoří s ním jeden celek. Na straně určené k připevnění k navijáku se nachází plnicí otvor pro vodu, zatímco na opačné straně jsou odpovídající výstupní otvory.

Ve srovnání s kompaktnějším modelem 9050 Earth Nets je L9846 méně citlivou variantou s pohodlnější manipulací. Pro skladování a přepravu navijáků měřicích vodičů s namontovanými moduly zemnicích sítí je vhodná transportní taška C0209 Tote Bag. Dva moduly L9846 Earth Nets Module a taška C0209 Tote Bag jsou již součástí dodávky měřičů uzemnění FT6041 a FT6041-91.

Moduly zemnicích sítí jsou určeny pro použití s měřiči uzemnění HIOKI, jako jsou FT6041 a FT6041-91. Použití s jinými měřiči uzemnění nebo instalačními testery pracujícími se zemnicími kolíky není součástí zamýšlené systémové konfigurace. Společnost HIOKI neposkytuje pro takové použití žádnou funkční záruku.
