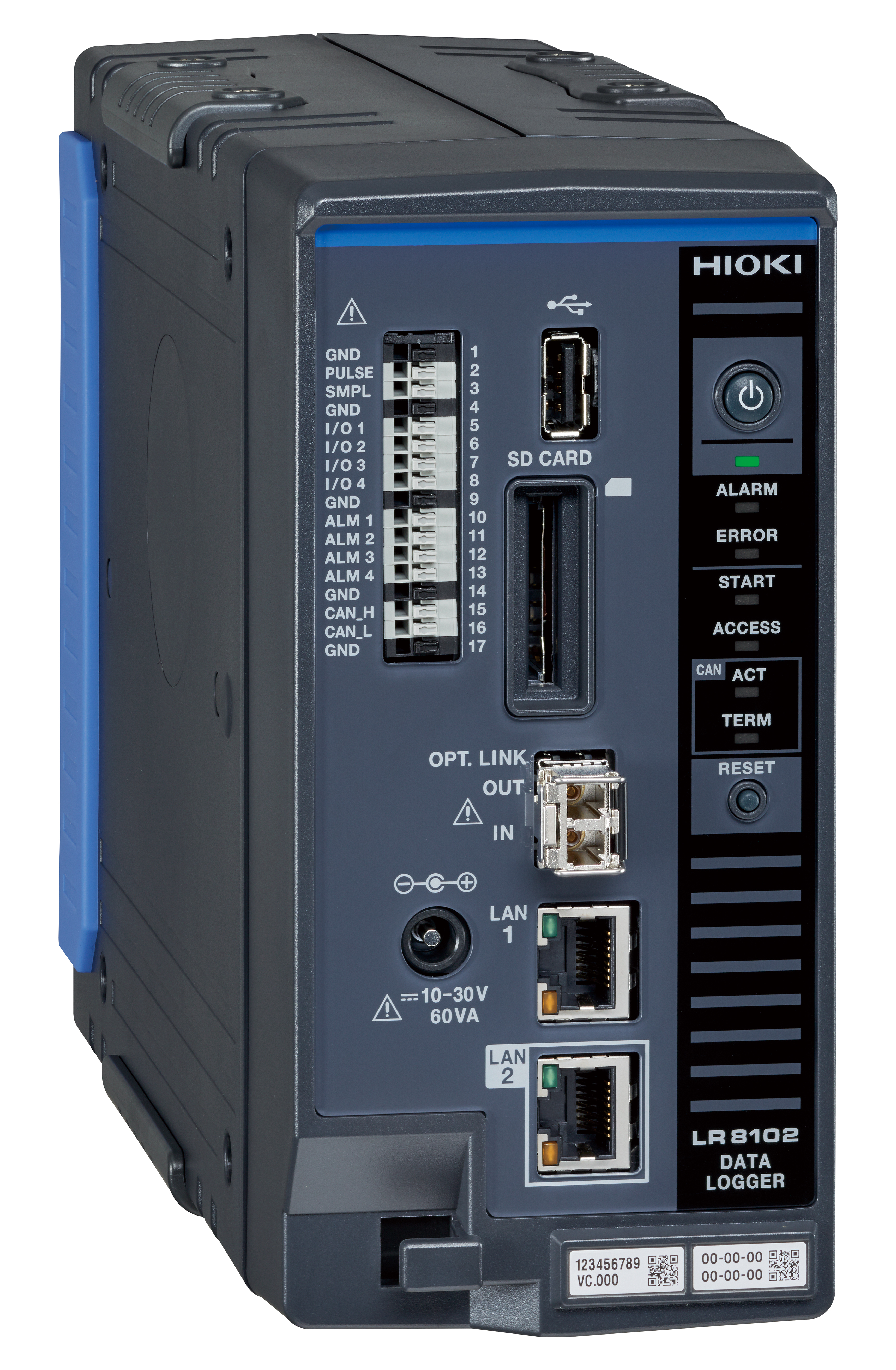

LR8102 Datalogger
- modulární datalogger pro záznam až na 3000 kanálech
- na rozdíl od tradičních loggerů HIOKI možnost současného záznamu proudu (sondami HIOKI) a tím elektrického výkonu
- díky vysoké přesnosti měření je s tímto loggerem možné provádět multikanálovou analýzu elektrické účinnosti (náhrada výkonového analyzátoru)
- základní jednotka LR8102 musí být vybavena jedním nebo více volitelnými vstupními moduly (výběr z příslušenství níže)
- pro méně náročné aplikace je určena ekonomičtější varianta LR8101
- záruka 3 roky
Parametry a specifikace
Jedná se o zcela novou řadu modulárních dataloggerů HIOKI, vyvinutou zejména pro potřeby testování v oblasti elektromobility a využití obnovitelných zdrojů – ale nejen tam.

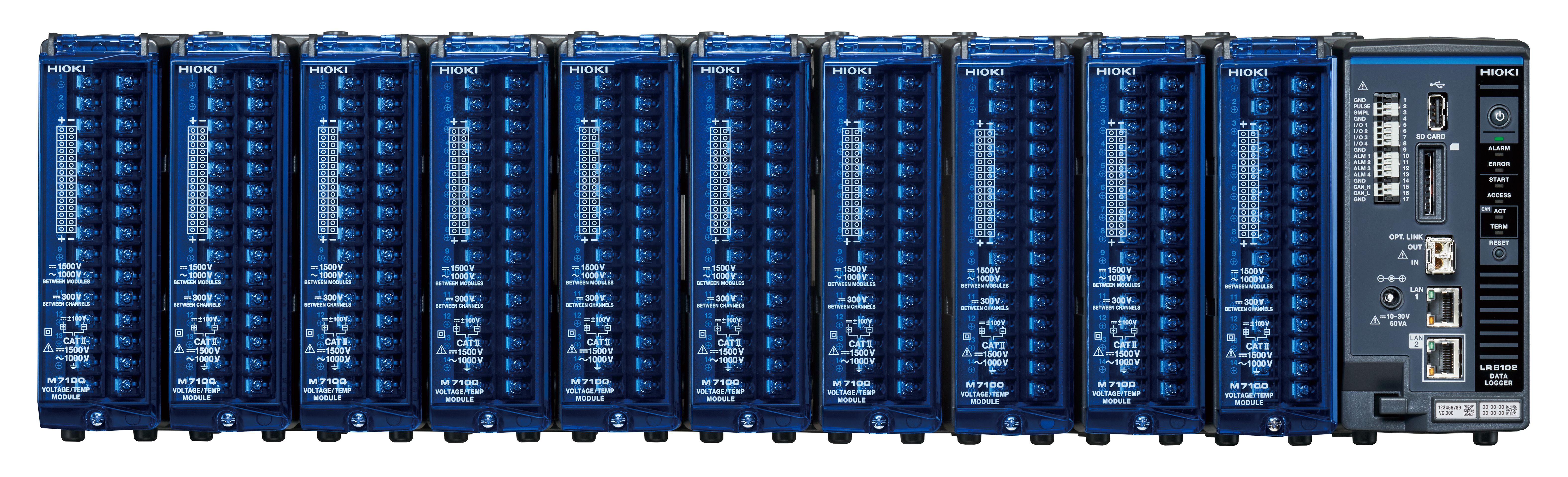

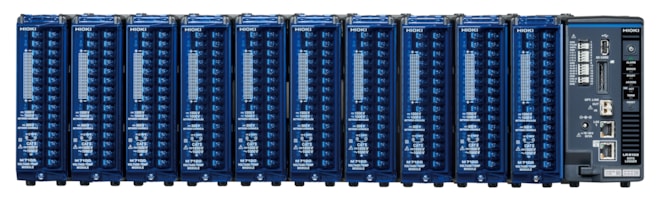

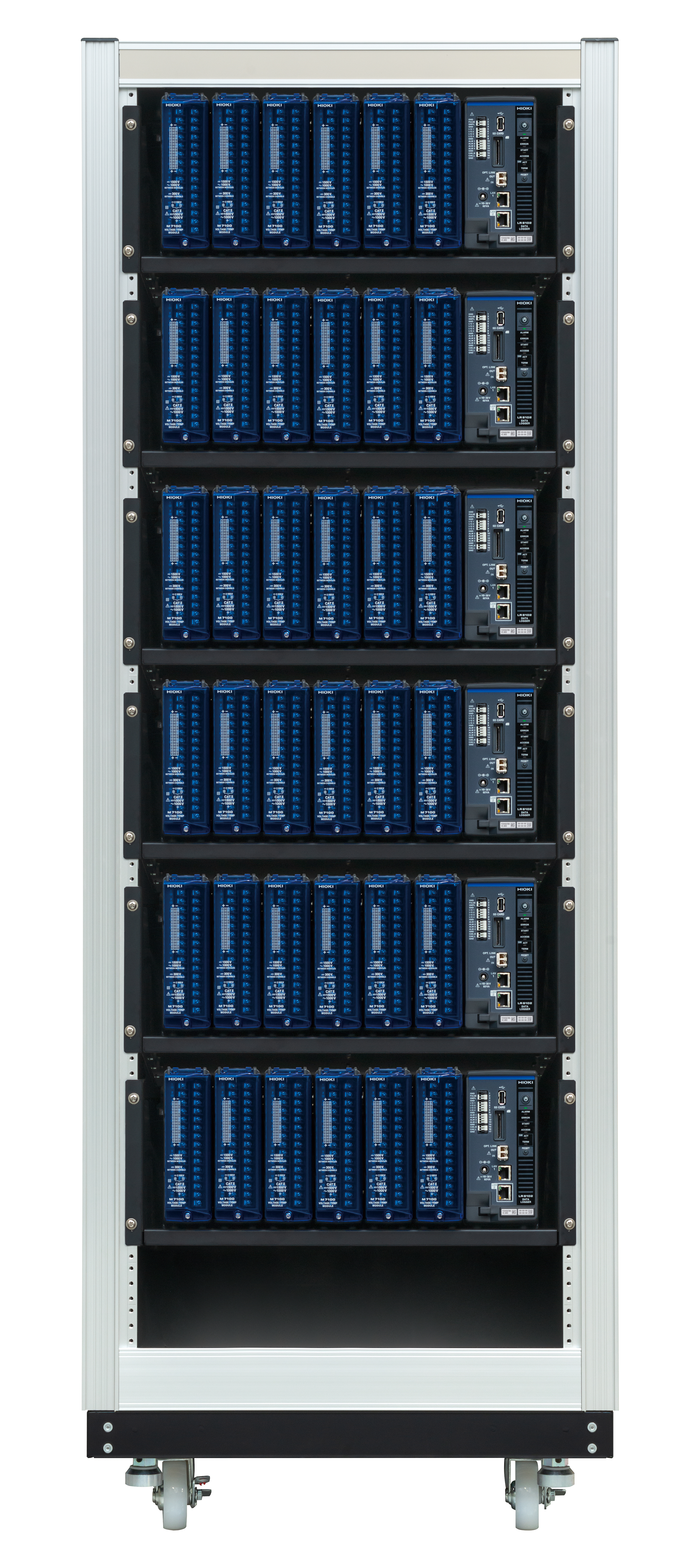

Základní modul LR8102, zajišťující komunikaci s nadřazeným systémem (PC), je nezbytné doplnit alespoň jednou měřicí jednotkou. V případě použití jedné nebo více jednotek (max. ale 4 kusy na logger) pro měření výkonu (M7103) je potom třeba do systému instalovat rovněž napájecí zdroj M1100. Díky optické synchronizaci mezi jednotlivými loggery LR8102 s osazenými vstupními jednotkami je možné sestavit skutečně multikanálový systém s až 3000 kanály:

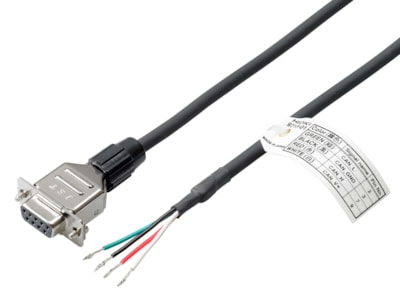

| max. počet kanálů vs. rychlost vzorkování | 800 (5 ms), 1500 (10 ms), 3000 (20 ms) |
| max. počet připojených vstupních modulů | 10 (s limitem max. 4x M7103) |
| komunikační rozhraní | 2x LAN, 1x CAN |
| možnost real-time odesílání měřených hodnot (pro HIL simulace) | ANO (přes LAN2 nebo CAN rozhraní) |
| možnost synchronizace více loggerů | ANO, maximálně 10. Pomocí optických kabelů. |

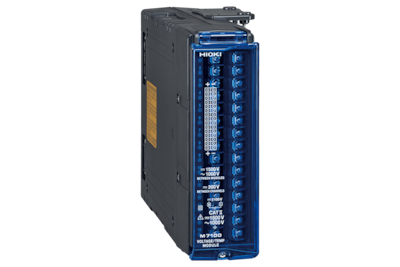

| kompatibilní vstupní jednotky | M7100: 15 kanálů (napětí, teplota); max. 1500 VDC (k zemi), nejrychlejší vzorkování 5 ms |

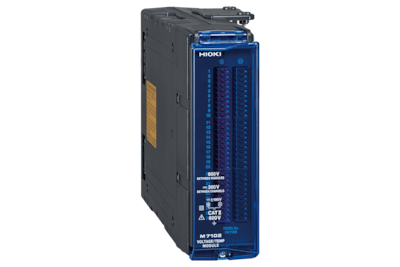

| M7102: 30 kanálů (napětí, teplota); max. 600 VDC (k zemi), nejrychlejší vzorkování 10 ms | |
| M7103: 3 kanály (U+I); max. 1500 VDC (k zemi), vzorkování 500 kHz, rozsah měřených proudů dle typu připojené sondy HIOKI | |
| M1100: napájecí zdroj pro 1 a více jednotek M7103 |
Aplikace
Monitorování celých bateriových sad trakčních baterií BEV při nabíjecím/vybíjecím testu. Díky multikanálovému měření a zároveň schopnosti měřit vysoká napětí až do 1500 VDC je možné měřit až stovky jednotlivých bateriových článků a současně sledovat chování bateriové sady jako celku, a to včetně teplot jednotlivých článků. Model LR8102 zároveň díky vysoké rychlosti komunikace s nadřazeným PC splňuje požadavky i pro tzv. Hardware-in-the-loop simulace:
Multikanálové testování stringových střídačů – datalogger LR8102 nabízí možnost simultánního měření až na 120 výkonových kanálech současně. Grafika níže uvádí příklad zapojení s 36 kanály:
