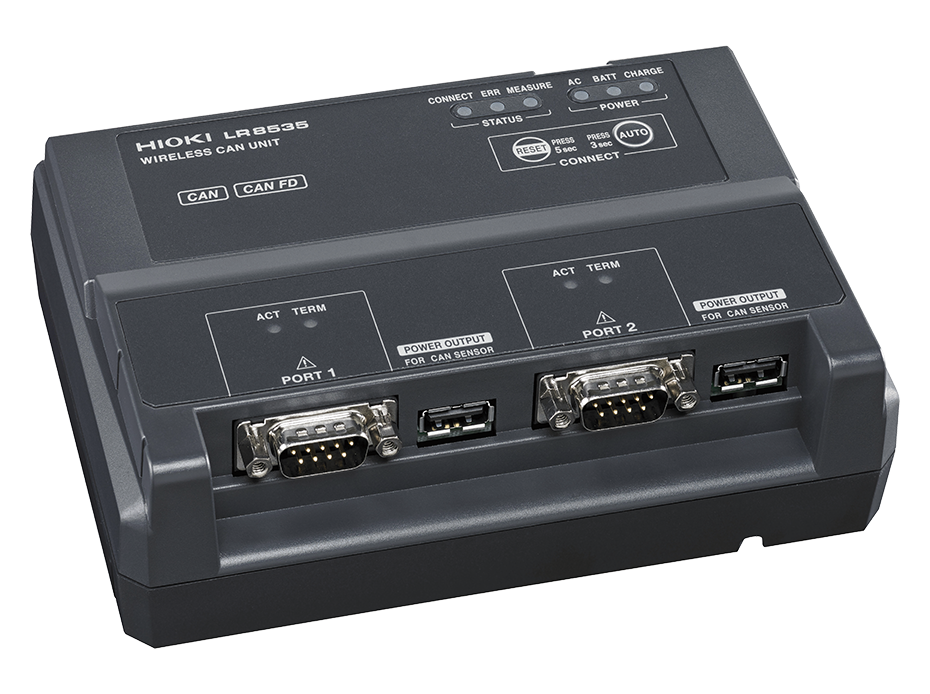

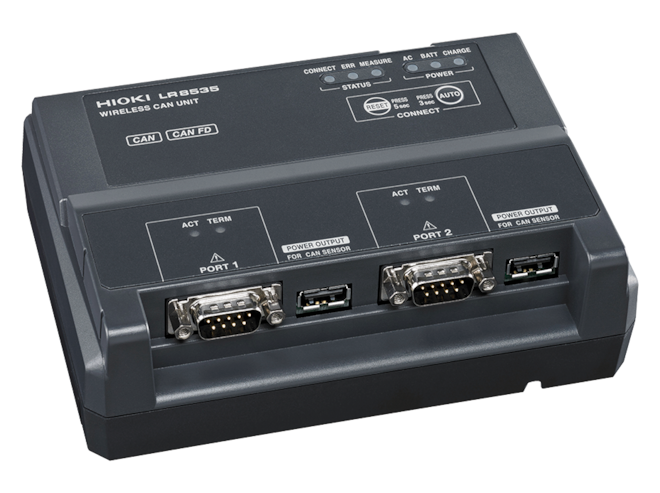

LR8535 Wireless CAN Unit

• podporované protokoly: CAN (ISO11898), CAN FD (ISO11898), CAN FD (non-ISO)
• provozní teplota a vlhkost -20 °C až 55 °C, relativní vlhkost vzduchu 80 % nebo méně (bez kondenzace)
• teplota při nabíjení 5 °C až 35 °C
• skladovací teplota a vlhkost -20 °C až 60 °C, relativní vlhkost vzduchu 80 % nebo méně (bez kondenzace)

Podrobný přehled produktu

Bezdrátový modul CAN LR8535 je měřicí modul pro bezdrátový datový záznamník LR8450-01. K jednomu modulu LR8450-01 lze připojit až sedm modulů LR8535, což uživatelům umožňuje zaznamenávat a přenášet data prostřednictvím bezdrátové sítě LAN. Kombinací LR8450-01 se sedmi moduly LR8535 a čtyřmi zásuvnými moduly U8555 lze celkovou konfiguraci rozšířit na 11 modulů, každý s 2 porty.

Modul podporuje až 500 kanálů na port a poskytuje maximální interval aktualizace 10 ms, v závislosti na počtu použitých kanálů. Je vybaven dvěma 9pinovými konektory D-sub a je kompatibilní s klíčovými protokoly, včetně CAN (ISO 11898) a CAN FD v formátech ISO i non-ISO.

Tento modul je ideální pro monitorování dat z elektronických řídicích jednotek v rámci palubních sítí během testování a vývoje automobilů. Hraje také klíčovou roli při řešení problémů a optimalizaci průmyslových procesů tím, že zachycuje komunikaci založenou na CAN mezi řadiči a zařízeními. V leteckých aplikacích modul U8555 zajišťuje spolehlivý přenos dat mezi avionickými systémy, což z něj činí nezbytný nástroj pro vysoce výkonné zaznamenávání a analýzu dat.

Modul LR8535 je vybaven funkcí bezdrátové sítě LAN, která umožňuje plynulý přenos dat do bezdrátového dataloggeru LR8450-01 pro monitorování a analýzu v reálném čase na jeho LCD displeji. Díky kompaktnímu designu je ideální pro instalaci v těsných nebo těžko přístupných prostorech. Modul navíc nabízí flexibilní možnosti napájení a podporuje použití jak síťového adaptéru, tak volitelného akumulátoru pro univerzální konfigurace nastavení.

Tento bezdrátový modul je dodáván se síťovým adaptérem (Z1008) a montážní deskou se šrouby, které umožňují bezpečné připevnění modulu na zeď nebo jinou rovnou plochu.
