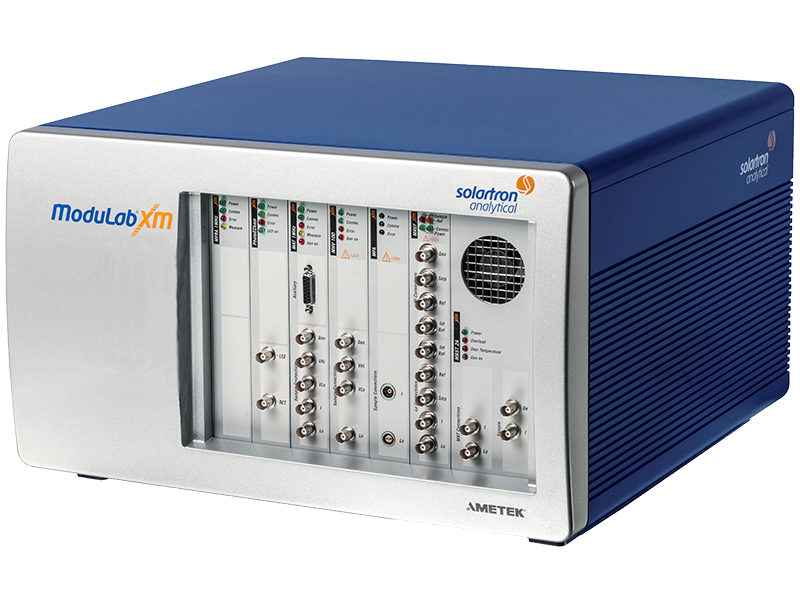

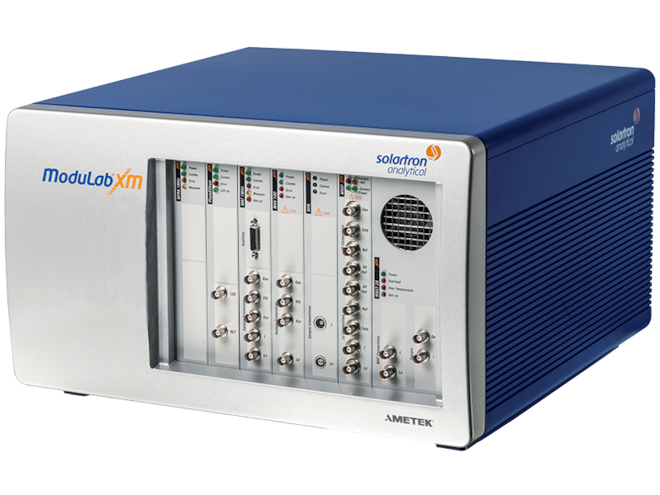

ModuLab XM ECS Electrochemical Test System

    • elektrochemický testovací systém
    • konfigurovatelná platforma pro elektrochemické aplikace jako měření impedance v oblasti μΩ např. u bateriových nebo palivových článků, anebo naopak pro přesnou charakterizaci korozních vrstev s vysokou impedancí
    • široká škála technik zahrnuje CV, CC-CV nabíjení/vybíjení, SW (Square-Wave) voltametrii (voltampérmetrie), diferenciální pulzní voltametrii, voltametrii s lineárním rozmítáním a ekvivalentní potenciometrické techniky
    • přesná AC charakterizace díky vysokému převzorkování generování průběhů pro FRA (Frequency Response Analyses) zahrnuje měření impedance, admitance, permitivity/kapacity, elektrického modulu, Mott-Schottkyho analýzy a další
    • volba testu, řízení měření a zobrazení výsledků jsou spravovány intuitivním PC SW XM-studio
    • zařízení ModuLab ve verzii XM ECS (Xtreme Measurement Electrochemical Test System) je koncipováno pro elektrochemický výzkum, ale lze ho rozšířit také pro výzkum materiálů nebo fotovoltaické měření
    • záruka: 2 roky
    Solartron Analytical
    Další parametry
    Cena na dotaz
    Kat. č: ModuLabXMECS.w
    dostupnost na dotaz

    Výběru neodpovídá žádná položka.

    Parametry a specifikace

    napěťový rozsah (compliance/polarization)

    ±8 V (PSTAT)
    ±30 V (HV30)
    ±100 V (HV100)
    ±20 V (HV30/HV100 + BOOSTER 2A)

    napěťové rozlišení (RE) 1 μV  (PSTAT)
    1,25 μV  (HV30/HV100)
    proudový rozsah

    ±300 mA (PSTAT)
    ±200 mA (HV30)
    ±100 mA (HV100)
    ±2 A (BOOSTER 2A)

    proudové rozlišení (WE)

    1,5 pA (PSTAT/HV30/HV100/BOOSTER 2A)
    0,15 fA (FEMTO AMMETER)

    frekvence vzorkování

    1 MS/s (PSTAT)
    40 MS/s (FRA 300 kHz / FRA 1 MHz)

    maximální frekvence generování vzorků

    64 MS/s (PSTAT)

    rozsah frekvenční analýzy    10 μHz až 300 kHz (FRA 300 kHz)
    10 μHz až 1 MHz (FRA 1 MHz)
    • dvou, tří nebo čtyřvodičové módy zapojení
    • izolované (floating) měření
    • velký rozsah měření impedance
    • řídící moduly:
      - XM PSTAT 1 MS/s – pro analýzu v časové oblasti (XM PSTAT AUX – volba čtyř pomocných napěťových kanálů)
      - XM FRA 1 MHz / FRA 300 kHz  – pro AC měření (EIS)
    • slave moduly pro modifikaci parametrů signálů:
      - XM MHV30 / HV100 – vysokonapěťové volby (30 V / 100 V)
      - XM FEMTO AMMETER – volba pro nízke proudy
      - XM BOOSTER 2A – volba vysokého proudu (2 A)
    • možnost konfigurace vícekanálového systému v kombinaci se sestavou materiálového nebo fotovoltaického výzkumu, přičemž současná měření na kanálech mohou být ovládána každé samostatně
    • moduly jsou typu „plug and play“
    • SW XM-studio
      - umožňuje vytváření automatických sekvencí analýz v časové oblasti a AC technik
      - nabízí škálu možností analýzy dat jako přeložení křivek (fitting) získaných z ekvivalentních schémat
    • multisinusová FFT analýza urychluje test prováděný přes celé frekvenční pásmo
    • harmonická intermodulační analýza
    • dostupnost příslušenství (Corrosion/Tait/Flat Cell, High Power Boosters...)
