ModuLab XM PhotoEchem Photoelectrochemical Measurement System
- plně integrovaný fotoelektrochemický testovací systém navržený pro charakterizaci barvivem senzitovaných slunečních článků (DSSC - Dye Sensitized Solar Cells)
- zařízení lze využít také pro vývoj fotoelektrochemických systémů v oblasti viditelného spektra
- řešení ModuLab XM PhotoEchem (Xtreme Measurement Photoelectrochemical Measurement System) je postavené na konfigurovatelné platformě vhodné i pro elektrochemické měření (potenciostat s analýzou frekvenční odezvy) a doplněním dalších modulů také pro výzkum materiálů
- volba testu, řízení měření a zobrazení výsledků jsou spravovány intuitivním PC SW XM-studio
- záruka: 2 roky
Parametry a specifikace
| OPTIKA: | |
| Rozsah vlnových délek | 350 nm - 1100 nm |
| Rozsah intenzity | 6 dekád (s ND filtrem) |
| Max. rozbíhavost paprsku | 4° |
| Max. průměr paprsku (velikost buňky) | 1 cm |
| Max. proud buzení LED | 10 A |
| Max. frekvence buzení LED (IMPS a IMVS) | 250 kHz |
| Potenciostat (PSTAT 1 MS/s): | |
| Napěťový rozsah (compliance / polarization) | ±8 V |
| Napěťové rozlišení (RE) | 1 μV |
| Proudový rozsah | ±300 mA |
| Proudové rozlišení (WE) | 1,5 pA |
| Analyzátor frekvenční odezvy (FRA 1 MHz): | |
| Max. frekvence vzorkování | 40 MS/s |
| Rozsah frekvenční analýzy | 10 μHz až 1 MHz |

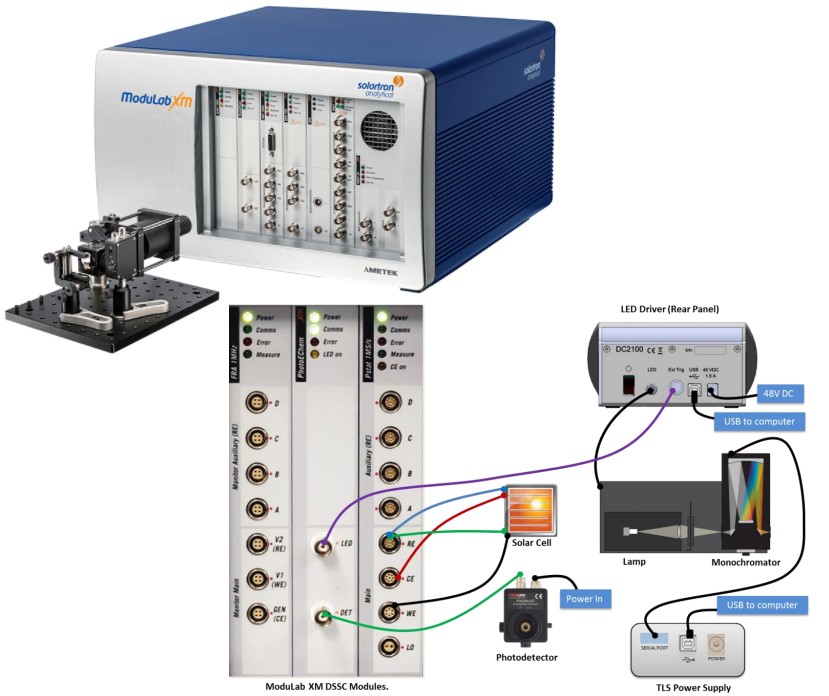

- Základem sestavy je PhotoEchem karta spolupracující s optickou sestavou Optical Bench zahrnující světelný LED zdroj, filtry, čočky, 50:50 rozdělovač paprsku, fotodetektor, držák vzorku
- Měření možné v rozmezí 6 dekád světelné intenzity
- Výborná dlouhodobá teplotní stabilita světelného zdroje
- Řada technik měření ve frekvenční a časové doméně (IMPS, IMVS, Impedance, PhotoVoltage Decay, Charge Extraction, I-V)
- Automatická analýza dat některých aplikací na jedno kliknutí vhodná např. pro uživatele bez předchozích zkušeností s FRA technikami
- Možnost provádění automatické sekvence měření
- Dostupná široká nabídka vysocesvítivých monochromatických LED
- IPCE (Incident Photon to Current Efficiency) doplňkový modul s rozsahem vlnových délek 350 nm až 1100 nm využívající FRA techniku s vysokým poměrem signál/šum a s potlačením bias
- Možná kompletní sada elektrochemických technik včetně cyklické voltametrie (voltampérometrie), AC metod, multisínusové FRA techniky
- pro elektrochemické měření lze doplnit moduly se zvýšeným napěťovým nebo proudovým rozsahem
- Pomocné kanály pro současné určení anodových a katodových impedancí a napětí
