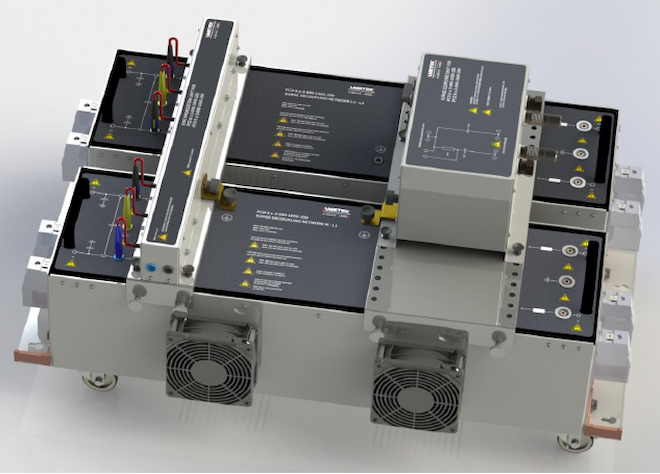

PCD 8 S-3-690-1000-200 Coupling / Decoupling Network

CDN pro testování přepětí na vysokonapěťových napájecích kabelech
vazební síť ve shodě s IEC/EN 61000-4-5 a jako volitelné příslušenství s normou ANSI C62.45
testovací napětí/proud pulzu surge až 8 kV / 4 kA
záruka: 2 roky

Parametry a specifikace

AC napětí EUT	3 * 690 V (p-p)
DC napětí EUT	1000 V
AC/DC proud EUT	IEC: 32 - 200 A ANSI: 0- 200 A
přepěťová vazba	podle obrázku 5/6 IEC 61000-4-5 Ed.3 - 18 µF capacitor via 2 Ω - 9 µF capacitor via 12 Ω
hmotnost	cca 120 kg

rázové impulzy vysokého napětí a vysokého proudu se přivádějí na napájecí vedení pomocí samostatných vazebních sítí. Pro takové testování nabízí AMETEK CTS vazební síť PCD 8 s-3-1000-200 až do 3 * 690 V AC, 1 000 V DC a do 200 A

podle normy IEC/EN 61000-4-5 jsou impulsy manuálně spojeny kabelovým okruhem pro L-L (2 Ω/18 uF) nebo L-PE (12 Ω/9 uF)

pro testování podle standardů ANSI/IEEE C62.41, ECE-R10, EN 61000-4-5, IEC 61000-4-5, IEC 61851-21
