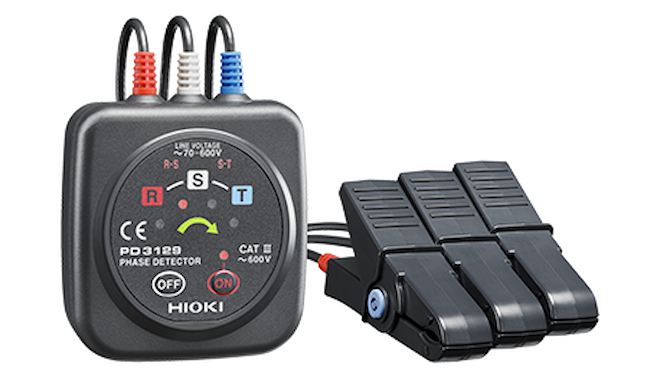

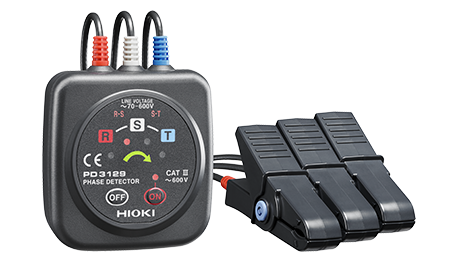

PD3129 Phase Detector

• AC napětí 70 - 600 V
• rotační LED indikátor indikující fázovou sekvenci
• magnetické tělo pro snadné přichycení na skříň rozvaděče
• detekce fáze pomocí elektrostatické indukce

Podrobný přehled produktu

PD3129 je bezkontaktní digitální tester fázového posunu pro kontrolu pořadí fází a detekci fází pod napětím v třífázových sítích. V mnoha třífázových aplikacích se také označuje jako tester fázového posunu nebo indikátor fází. Díky bezkontaktním svorkám umožňuje přístroj provádět měření přímo na izolovaných vodičích bez nutnosti odizolování vodičů nebo odhalení částí pod napětím. Díky tomu je testování rychlejší, bezpečnější a možné i v situacích, kdy by přímý elektrický kontakt normálně vyžadoval vyšší kvalifikaci nebo dodatečná ochranná opatření.

Pro menší vodiče, třída CAT III

Svorníky jsou vhodné pro vodiče o průměru od 2,4 mm do 17 mm. Díky třídě CAT III 600 V je PD3129 ideální pro obytné budovy a malé komerční instalace, včetně rozvodných panelů, rozvaděčů, jističů a trvale instalovaných zátěží. Naproti tomu sesterský model PD3129-10 s většími svorkami a třídou CAT IV 600 V / CAT III 1000 V je určen pro průmyslová prostředí s tlustšími kabely. Když jsou připojeny všechny tři fáze, PD3129 indikuje, zda je pořadí fází R–S–T správné nebo obrácené. Při správném pořadí se rozsvítí zelená šipka, čtyři červené LED diody se postupně otáčejí a každou sekundu zazní krátký pípnutí. Při obráceném pořadí zařízení vydává nepřetržitý tón, zatímco zelená šipka a rotující LED diody zůstávají zhasnuté.

Bezdotykové ovládání

Pro bezdotykové ovládání lze PD3129 připevnit k dvířkům rozvaděče nebo rozvodným panelům pomocí vestavěných zadních magnetů. S přibližně 200 hodinami nepřetržitého provozu na dvě AA baterie je spolehlivým každodenním nástrojem pro elektrikáře a servisní techniky.

PD3129 byl navržen v Japonsku a je také vyráběn v Japonsku ve vlastních továrnách HIOKI, což zaručuje nejvyšší standardy přesnosti, spolehlivosti a trvalé přesnosti.
