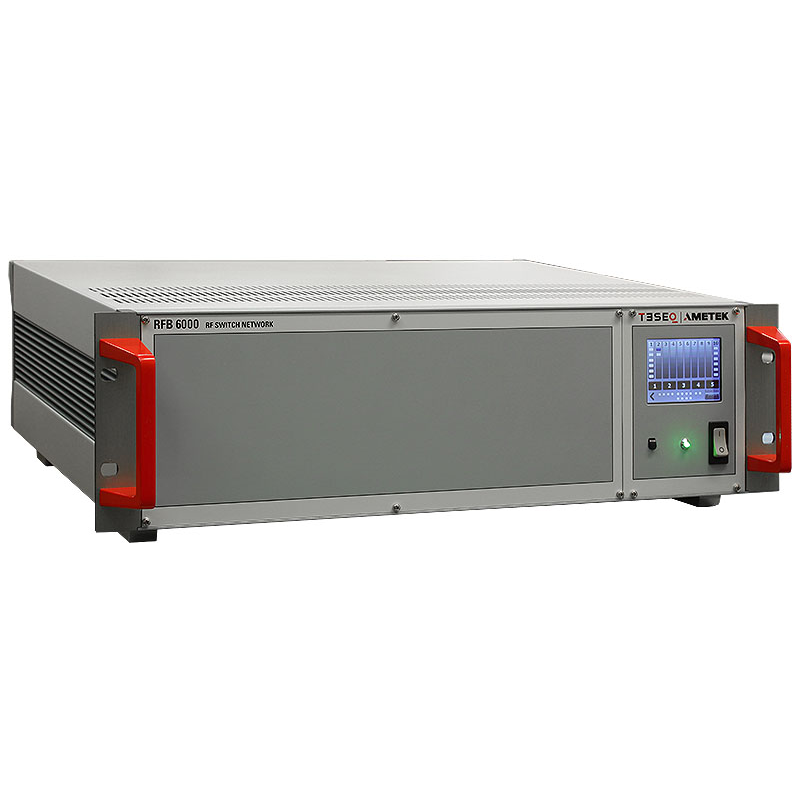

    RFB 6000A RF Switch Network

    • volně konfigurovatelný hlavní rám až pro 8 VF přepínačů
    • optické dálkové ovládání pro systémovou integraci

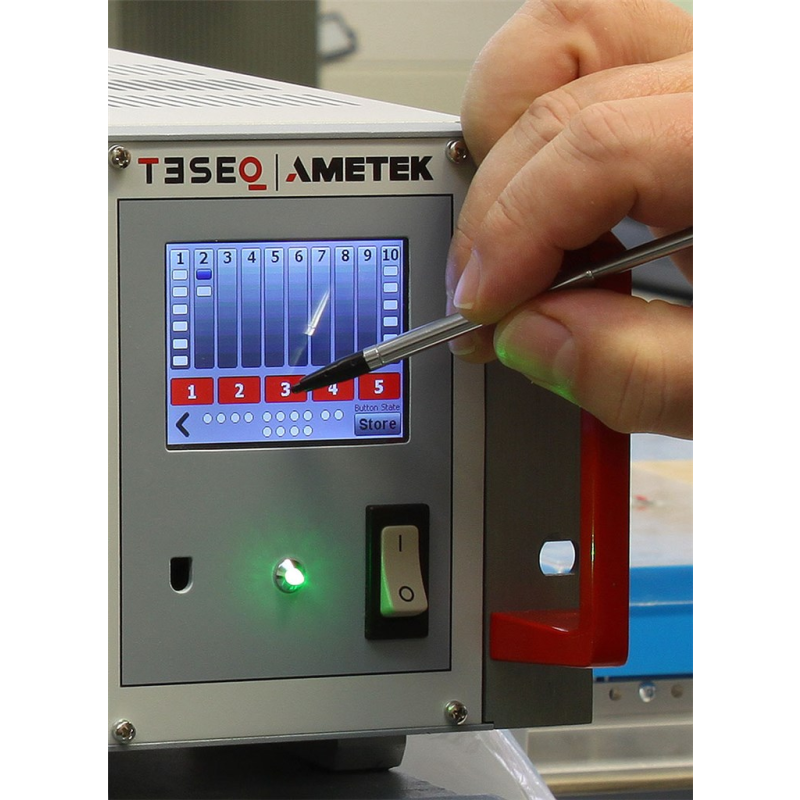

    • dotykový panel pro manuální ovládání a integraci do systému
    • konektory až pro 8 měřičů výkonu a řídicí port TTL, např. pro výkonové zesilovače
    • vysoce kvalitní přepínače
    • záruka: 3 roky
    Ametek Compliance Test Solutions
    Další parametry
    Cena na dotaz
    Kat. č: 258150.w
    dostupnost na dotaz

    Výběru neodpovídá žádná položka.

    Parametry a specifikace

    Napájení 100 - 240 V AC / 47 - 63 Hz
    Displej 3" TFT s dotykovým ovládáním, 320x240 pix
    Vzdálené ovládání LAN (RJ45, Ethernet 10 / 100 BASE-T)
    RS485 (konektor D-Sub 9 pólů, až 9600 Bd (pouze pro VF přepínače))
    optické rozhraní RS232 (konektor 2x zásuvka HFBRx523 pro 1 mm optický kabel se standardní délkou 20 m, pro jiné vzdálenosti na vyžádání 115200 Bd, 8, N, 1)
    Uživatelský port D-Sub 25 pólů 4 vstupy TTL
    10 výstupů TTL
    4 výstupy s otevřeným odtokem 40 V, 3 A
    napájení +12 V/700 mA, +5 V/700 mA
    VF impedance spínačů 50 Ω
    VF izolace mezi porty   ≥55 dB
    Životnost spínačů 1 milion spínacích cyklů (při spínání je nutná absence VF napájení)
    Provozní teplota 5 - 40 °C
    Vlhkost < 80% (ne kondenzace)
    Rozměry (š/v/h v mm)  483 x 150 x 423
    Hmotnost  zhruba 10 kg

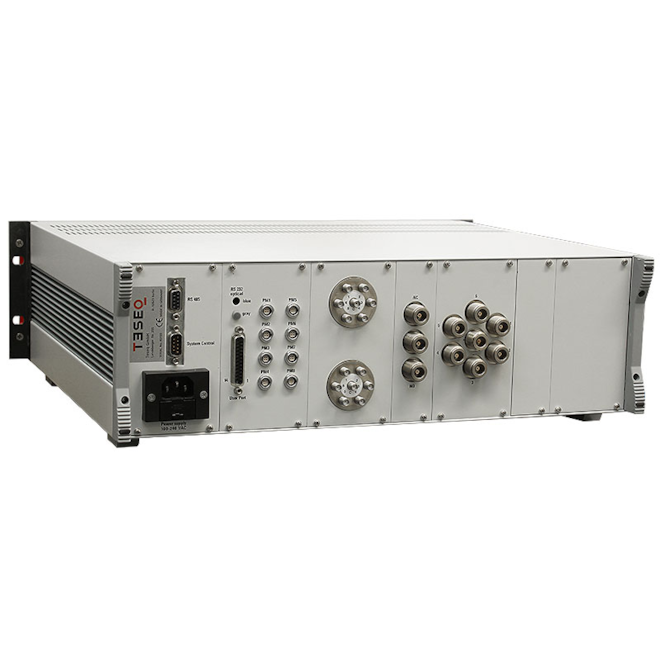

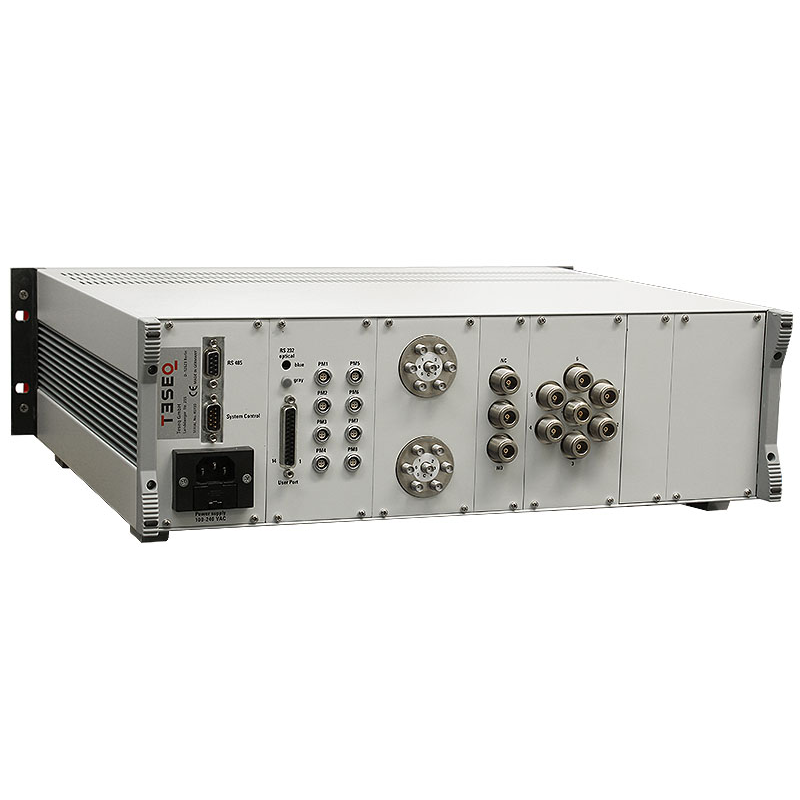

    Síť VF přepínače lze nakonfigurovat pro přepínání VF signálů v široké škále automatických testovacích systémů. K dispozici jsou různé konfigurace přepínačů, které propojují jeden vstup se dvěma nebo šesti výstupy. Hlavní rám 3HU se skládá z napájecího zdroje a vzdáleného rozhraní a může přijímat libovolné kombinace zásuvných modulů až do maximálního rozměru hlavního rámu. Kromě toho lze připojit až 8 měřičů výkonu pro měření dopředného výkonu v blízkosti antény, např. v oddělené místnosti se zesilovačem. Port řídicího signálu (User port) umožňuje přepínání zesilovačů a dalších funkcí. Každý přepínač i další funkce lze individuálně ovládat prostřednictvím dotykového displeje na předním panelu, např. pro účely instalace a údržby. Převodník USB na sériový / optický kabel s 20 m optickým kabelem umožňuje vždy bezpečné a spolehlivé dálkové ovládání zařízení, a to i v hlučném a elektromagneticky rušeném prostředí. Všechny VF spínače jsou vysoce kvalitní s provozní životností nejméně jeden milion operací. Přestože jsou schopny propouštět vysoké úrovně výkonu, jsou navrženy tak, aby spínaly pouze v době nepřítomnosti VF výkonu.
