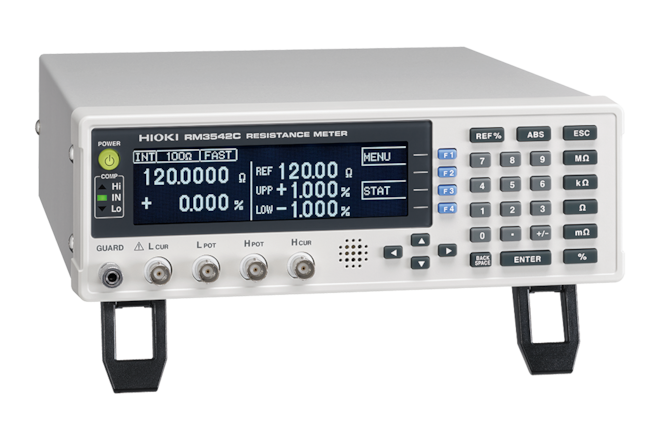

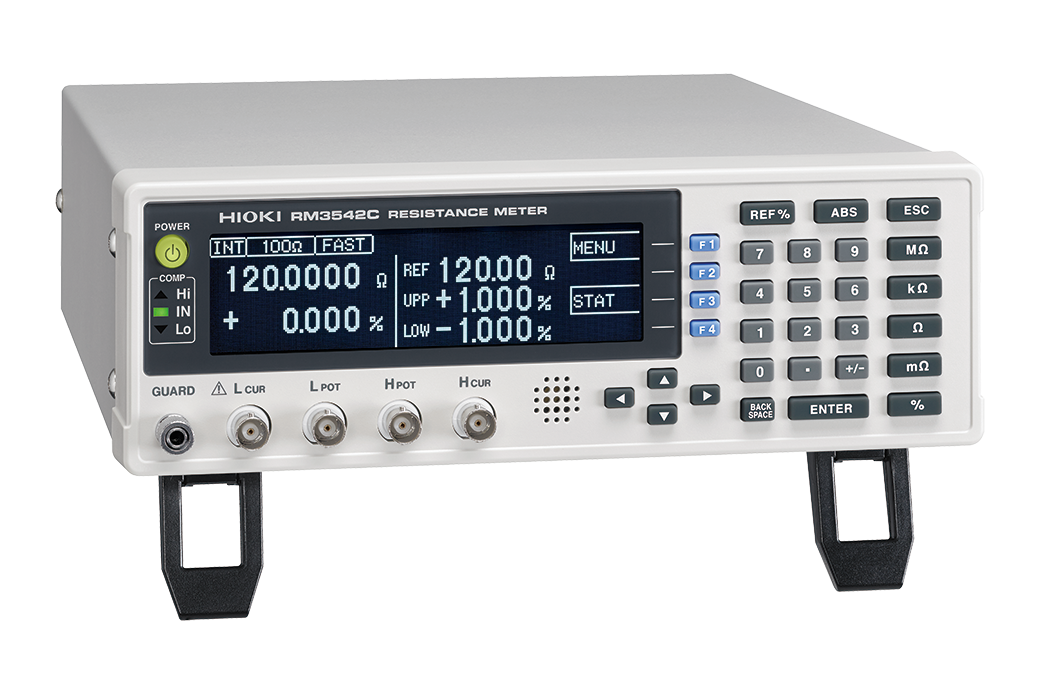

RM3542C-5 Resistance Meter

Další vlastnosti společné pro všechny modely

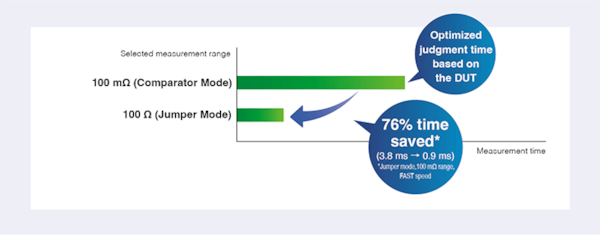

Funkce měření propojovacích rezistorů (Jumper Mode)

Jedná se o funkci, která urychluje výrobní testování součástek s velmi nízkým odporem, jako jsou propojovací rezistory (jumpery). Obvykle vyžaduje testování součástky pod 100 mΩ dlouhou dobu měření, aby byla zajištěna mimořádně vysoká přesnost. Protože toto zpoždění může zpomalit celkovou rychlost výroby (taktovací čas), Jumper Mode přeskočí pomalejší měřicí rozsahy s vysokou přesností při hodnotách 100 mΩ nebo nižších. To umožňuje provést rychlé a spolehlivé posouzení „PASS/FAIL“ u propojovacích rezistorů a udržet tak vysokou výrobní kapacitu.

Příklad: kontrola propojovacího rezistoru o hodnotě 100 mΩ (rezistor s nulovým odporem) s mezními hodnotami komparátoru nastavenými na 100 mΩ (horní mez) a 50 mΩ (dolní mez).

Nastavení přístroje

Rychlost měření: FAST, Delay 2 (doba mezi spuštěním aplikace a měřením): 0 ms

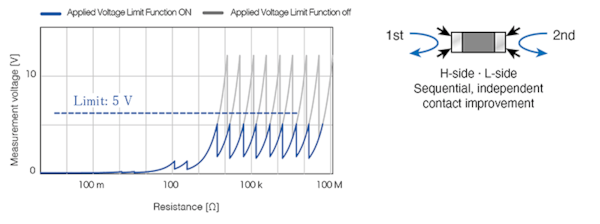

Ochrana před poškozením citlivých testovaných komponent (Voltage Limit Function)

Omezuje přiložené napětí na 5 V nebo méně (Applied Voltage Limit) pro bezpečné a přesné měření mikrosoučástek, například rezistorů velikosti 0080004. Postupné použití funkce Contact Improvement na stranách High a Low potlačuje náběhový proud a zabraňuje změnám parametrů citlivých součástek, jako jsou feritové tlumivky.

Nastavení přístroje: nastavte Contact Improvement na režim „Pulse“ a zapněte buď režim Low-Power měření, nebo omezovač přiloženého napětí (Applied Voltage Limiter).

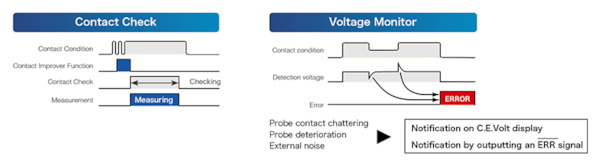

Eliminace nedostatečného kontaktování (Contact Improvement Function)

Funkce vylepšení kontaktu před měřením (17/25/35/50 mA) zajišťuje stabilitu kontaktu sondy. Nepřetržitá kontrola kontaktu napětí (Contact Check a Voltage Monitor) redukují chyby v posouzení způsobené špatným kontaktem a tím snižují riziko zastavení linky.
