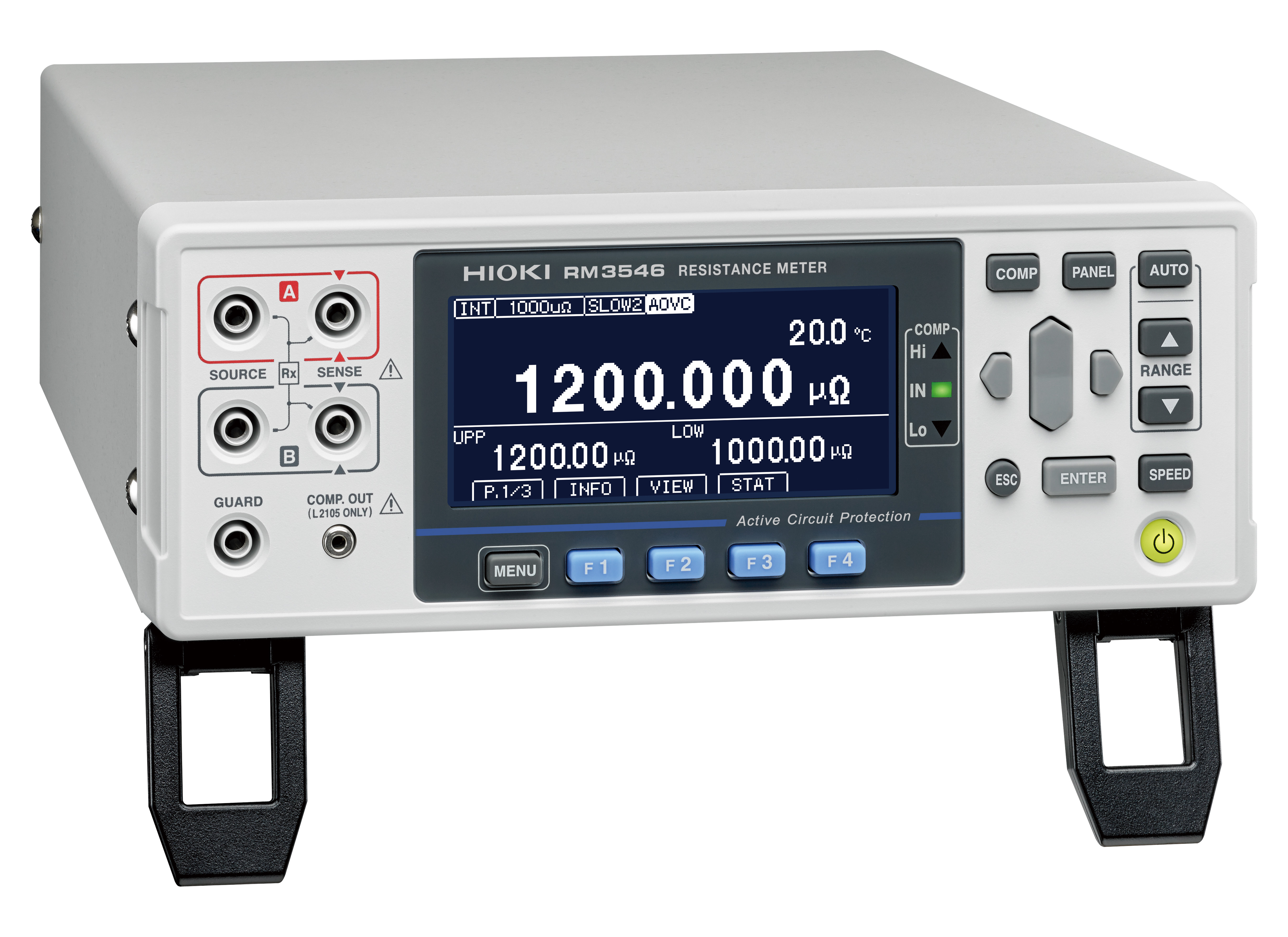

RM3546 Resistance Meter

odpor	0,001 µΩ do 1200 MΩ
teplota	-10 °C až 99,9 °C
teplota (analogový vstup DC 0 až 2,0 V)	rozsah displeje -99,9 °C až 999,9 °C

• max. měřicí proud 1 A
• 6 1/2 místný displej
• plně automatizovaný záznam dat
• rychlost měření až 2,3 ms na vzorek
• komparační funkce, teplotní kompenzace, autokalibrace aj.
• rozhraní: RS-232C, USB, LAN, EXT I/O standardně
• přístroj umožňuje přímé uložení měřené hodnoty do Excelu nebo nějakého textového editoru stisknutím tlačítka Enter na čelním panelu (pomocí USB kabelu)

*Funkce Advanced Temperature Compensation (A-TC)

Po svařování se elektrický odpor spoje mění s teplotou během fáze ochlazování, což může zkomplikovat vyhodnocení výsledků měření, i když kvalita svaru samotného zůstává nezměněna. V praxi to vyžaduje buď počkat na úplné ochlazení před měřením, nebo zahrnout teplotu v místě svaru do vyhodnocení odporu, což zase vyžaduje spolehlivý a reprodukovatelný referenční údaj týkající se teploty v okamžiku měření.

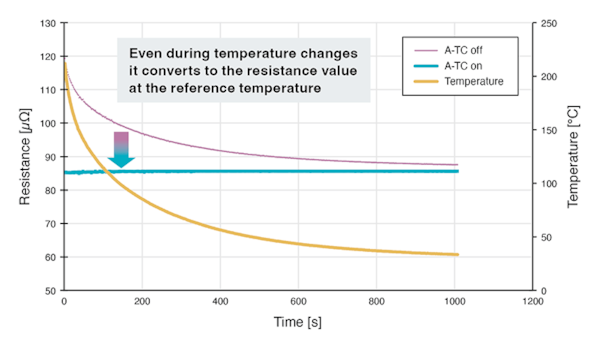

Aby se snížily takové teplotní odchylky, používá RM3546 pokročilou teplotní kompenzaci (A-TC). Hodnoty odporu jsou kompenzovány pomocí externího, teplotně vázaného procesního signálu, který představuje teplotní podmínky v okamžiku měření. RM3546 přijímá analogový vstupní signál v rozsahu 0 až 2 V, což je běžně používaný formát pro reprezentaci teplotních hodnot z vhodných infračervených teploměrů nebo procesních senzorů. AT-C tak podporuje konzistentnější vyhodnocení měření odporu, včetně měření prováděných krátce po svařovacím procesu:

Podrobný přehled produktu

RM3546 je měřič stejnosměrného odporu optimalizovaný pro kontrolu odporu svarů na bateriových článcích a modulech. Podporuje stabilní měření v mikroohmech prováděná krátce po svařování, kdy spoj ještě chladne a hodnoty odporu jsou ovlivněny teplotními změnami, prodlouženým zapojením a více kontaktními rozhraními podél měřicí dráhy. Přístroj také obsahuje aktivní ochranu obvodu až do 60 V DC pro bezpečné ruční měření odporu během servisu bateriového modulu.

Představení RM3546 - video:

Praktická ukázka měření elektrického odporu svárového spoje – video:

RM3546 nabízí 13 rozsahů odporu od 1 mΩ do 1000 MΩ s maximálním testovacím proudem 1 A. Nejnižší rozsah 1 mΩ poskytuje rozlišení potřebné pro přesné vyhodnocení i minimálních změn odporu ve svařovaných spojích, s rozlišením měření až 1 nΩ a základní přesností ±0,045 % rdg ±0,010 % f.s.. Volitelné interní přepínací karty Z3003 umožňují automatizovaná vícekanálová měření odporu bez nutnosti externího skeneru nebo dalšího řídicího hardwaru.

Integrita měření

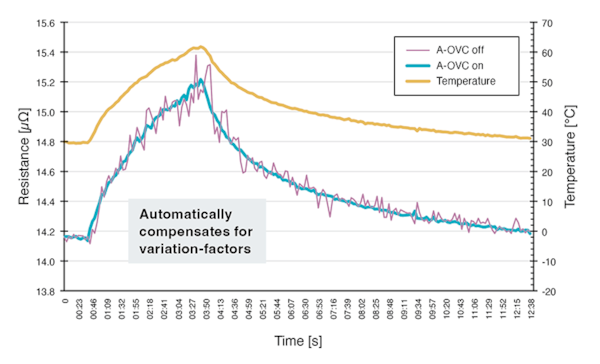

Pro ještě vyšší spolehlivost a stabilitu měření nízkého odporu za tepelně a elektricky proměnlivých podmínek nabízí RM3546 pokročilou kompenzaci napěťového offsetu (Advanced Offset Voltage Compensation; A-OVC) a termoelektrického výkonu. Použitím testovacího proudu v obou směrech a zprůměrováním výsledků dojde k potlačení těchto jevů na minimum. Kromě toho se vyhodnocují změny odporu související se zvýšením teploty a detekuje se nedostatečný kontakt sondy, což pomáhá snížit chyby měření způsobené teplotními vlivy nebo špatnými elektrickými spoji.

Automatizace měření a systémová integrace

Pro automatizaci a sběr dat nabízí RM3546 rozhraní LAN, USB a RS-232C pro komunikaci s PC a řadiči, stejně jako rozhraní EXT I/O pro externí spouštění a signalizaci PASS/FAIL výsledků měření. Pro monitorování nebo zpětnou vazbu je k dispozici analogový D/A výstup (0 V až 1,5 V DC). Během nastavování a uvádění systému do provozu zobrazuje funkce monitorování příkazů komunikační příkazy a odpovědi přímo na přístroji, což podporuje efektivní ladění a snižuje nároky na integraci.

Rozšiřitelnost pro měření na více pozicích

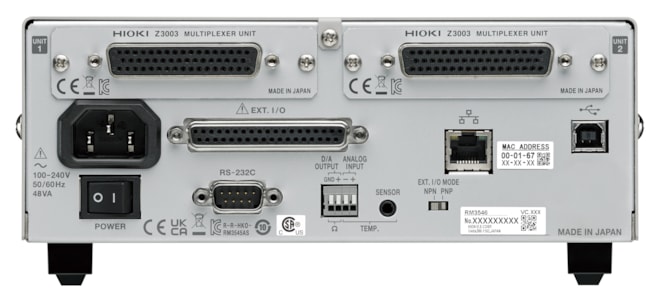

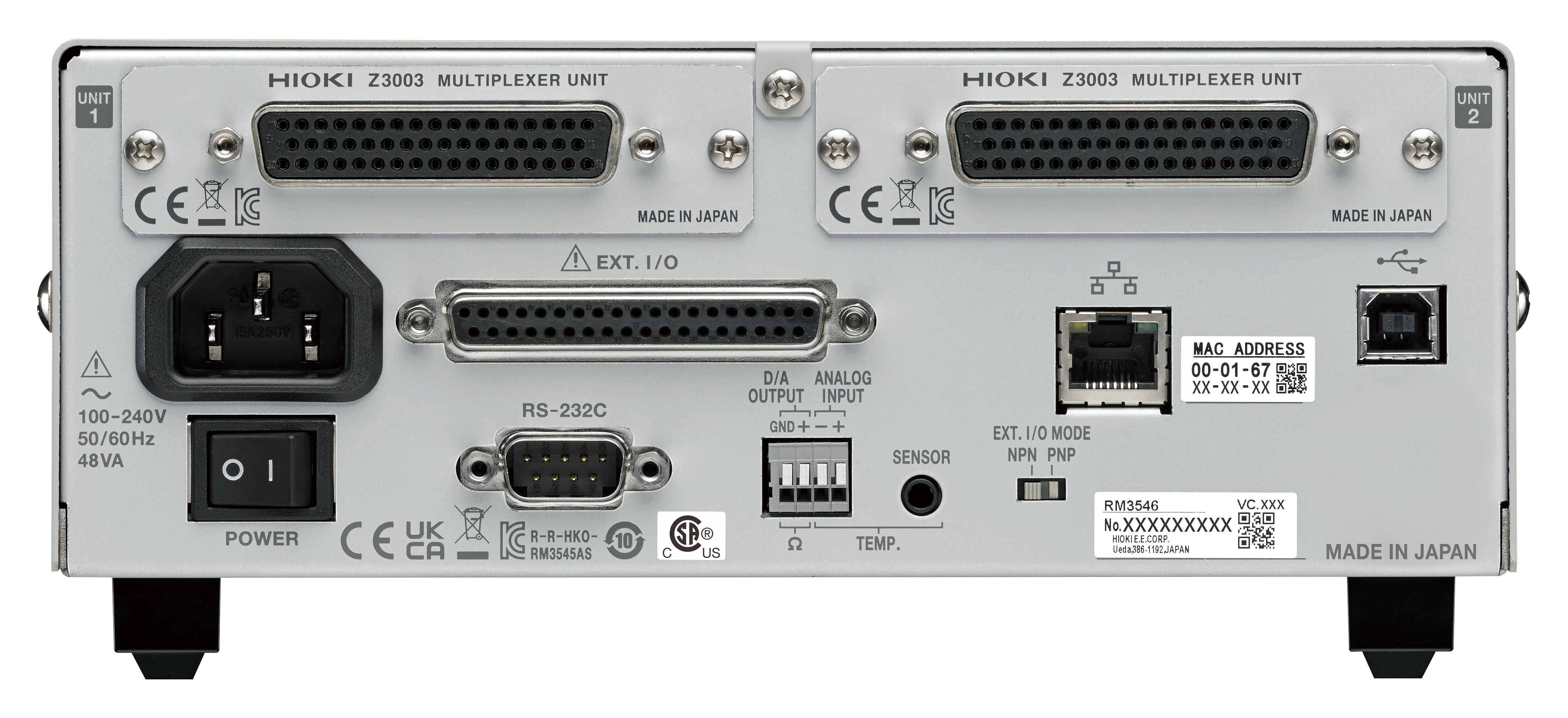

Do těla přístroje RM3546 lze nainstalovat až dvě volitelné přepínací karty Z3003, z nichž každá poskytuje 10 kanálů pro měření ve čtyřvodičovém režimu (21 ve dvouvodičovém). Pokud jsou nainstalovány dvě karty, může přístroj automaticky měřit až 20 (resp. 42) kanálů (v sekvenci), což umožňuje vyhodnocení odporu více testovaných zařízení bez ručního přepojování. Instalace karet do přístroje vyžaduje pouze křížový šroubovák a trvá přibližně dvě minuty.

Pro aplikace vyžadující více než 20 kanálů lze RM3546 alternativně kombinovat s multiplexerovým systémem HIOKI SW1002, který nabízí až 132 kanálů ve čtyřvodičovém režimu.

Měření kontaktů baterie během servisu

V servisních aplikacích se měření odporu kontaktů baterie a pospojování obvykle provádí ručně pomocí konvenčních měřicích kabelů. Při ručním měření tak může dojít ke kontaktu jednoho konce sondy se sběrnicí pod napětím, zatímco druhý konec se může neopatrnou manipulací dotknout šasi nebo jiné uzemněné části zařízení/racku. Bez vhodné ochranné funkce mohou takové situace vést k poškození přístroje.

Z tohoto důvodu je RM3546 vybaven funkcí aktivní ochrany obvodu (Active Circuit Protection  - ACP) až do 60 V DC. Tato funkce chrání přístroj před neúmyslným přivedením napětí na měřicí vstup a usnadňuje bezpečné používání v servisním prostředí. Ačkoli je aktivní ochrana obvodu relevantní především pro servisní aplikace, poskytuje také další úroveň ochrany během nastavování systému, uvádění do provozu nebo údržby ve výrobním prostředí.
