SP7001-90 Non-Contact CAN/CAN FD Sensor

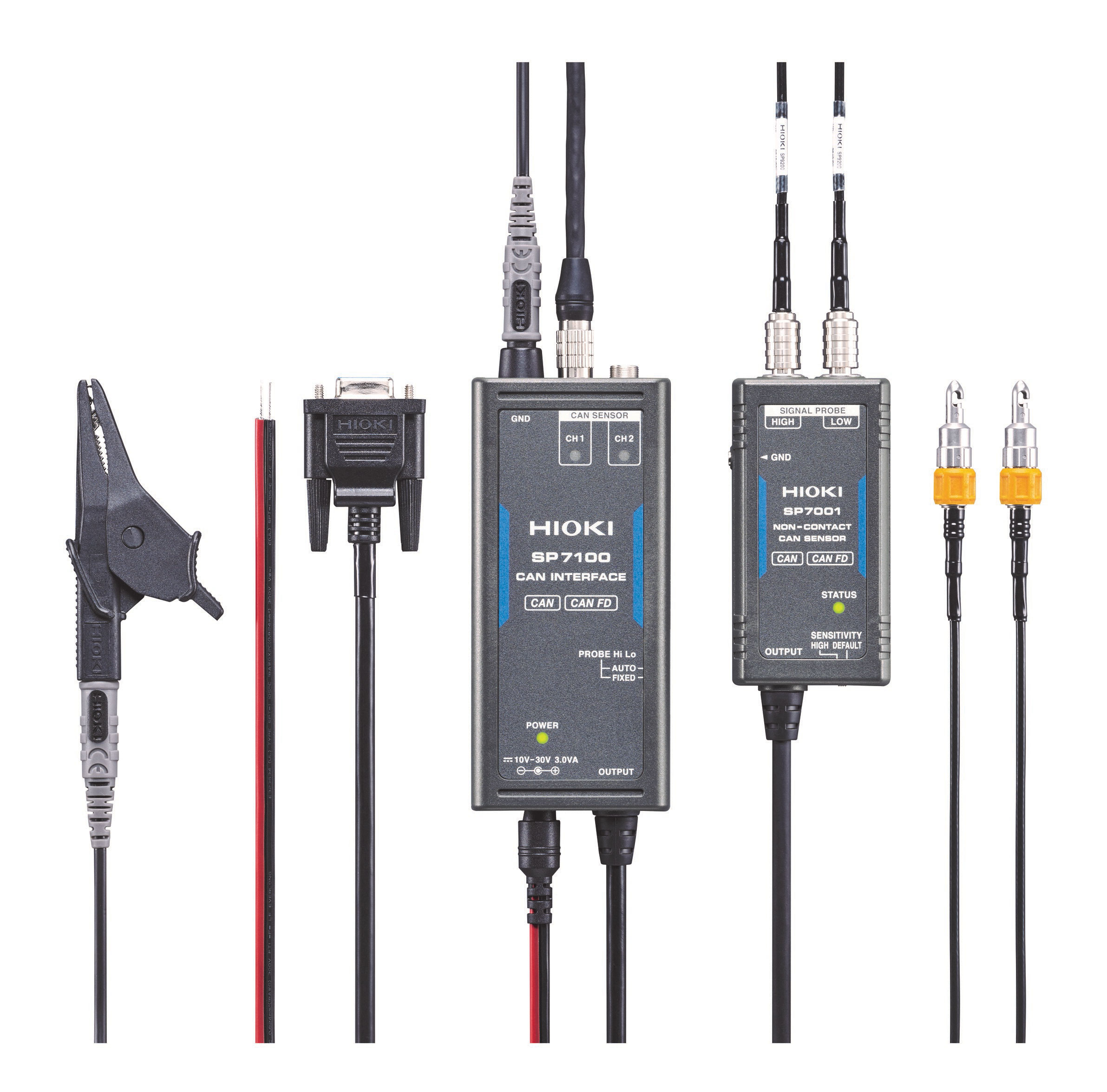

• měřicí set SP7001-90 obsahuje: 2x sonda SP9200 + 1x senzor SP7001 + CAN Interface SP7100 (zahrnující krokosvorku, napájecí kabel L9500 a GND kabel)

Podrobný přehled produktu

Sada senzorů HIOKI SP7001-90 CAN umožňuje neinvazivní měření signálů CAN a CAN FD v dlouhodobých nebo vozidlových testovacích prostředích. Kombinuje bezkontaktní senzor CAN SP7001, pár šroubových signálních sond SP9200 a rozhraní CAN SP7100, aby poskytovala stabilní a odolné proti vibracím snímání signálu bez nutnosti úpravy kabeláže vozidla. Pomocí kapacitního spojení jsou dvě sondy SP9200 připevněny na izolované linky CAN H a CAN L, aby detekovaly diferenciální signály přes plášť kabelu. Tato metoda umožňuje přesné získávání signálu v reálném čase bez galvanického kontaktu nebo interference s obvodem, což eliminuje potřebu odizolování vodičů nebo přístupu ke konektorům a minimalizuje riziko zkratů, opotřebení konektorů a indukovaného šumu. Protože senzor nemění charakteristiky sběrnice, nedochází k blokování ECU, což umožňuje bezpečné sledování komunikace v kompletně smontovaných vozidlech.

Sondy se šroubovým připojením a kompatibilita s Vector

Šroubové připojení sondy SP9200 zajišťuje bezpečné a odolné proti vibracím připojení, díky čemuž je tato konfigurace zvláště vhodná pro dlouhodobé testování nebo testování ve vozidle, kde je vyžadován spolehlivý sběr signálu.

Rozhraní CAN SP7100 rekonstruuje detekovaný signál a vysílá jej prostřednictvím 9pinového konektoru Dsub kompatibilního s rozhraními Vector Informatik a analyzátorem výkonu HIOKI PW4001. To umožňuje přímé připojení k nástrojům pro analýzu CAN nebo k PW4001 bez dalších adaptérů. SP7100 je napájen 10 až 30 V DC a poskytuje dva vstupní kanály, což umožňuje současné monitorování až dvou nezávislých sběrnic CAN. Podporovány jsou komunikační rychlosti od 125 kbit/s do 3 Mbit/s (CAN / CAN FD) s typickým zpožděním 130 ns, což zajišťuje přesné časování a integritu vlnové formy i pro vysokorychlostní CAN FD.

Sada SP7001-90 obsahuje jeden senzor SP7001 a jeden pár sond SP9200, což umožňuje měření jedné sběrnice CAN. Druhý vstup lze použít přidáním dalšího senzoru SP7001 a sady šroubových sond SP9200 nebo klešťových sond SP9250.

Analýza výkonu s PW4001

Po připojení k analyzátoru výkonu HIOKI PW4001 poskytuje SP7001-90 data o napětí založená na CAN synchronizovaná s měřeními proudu z externích proudových senzorů. Tato konfigurace umožňuje přesný výpočet výkonu u vysokonapěťových systémů bez přímého připojení k terminálům baterie, což zvyšuje bezpečnost obsluhy a efektivitu testování. Pro interpretaci nebo dekódování dat CAN musí uživatel poskytnout soubor DBC (Database Container) obsahující identifikátory a parametry škálování požadovaných signálů. PW4001 používá tyto informace k extrakci správné hodnoty napětí z datového toku CAN a kombinuje ji se současně měřeným proudem pro přesnou analýzu výkonu.

SP7001-90 lze použít samostatně se systémy kompatibilními s Vector nebo jinými nástroji pro analýzu CAN. V kombinaci s analyzátorem výkonu HIOKI PW4001 tvoří bezpečné, rychlé a spolehlivé řešení pro neinvazivní sběr signálů CAN a analýzu výkonu v průběhu celého procesu vývoje automobilů.
