SP7001 Non-Contact CAN

Podrobný přehled produktu

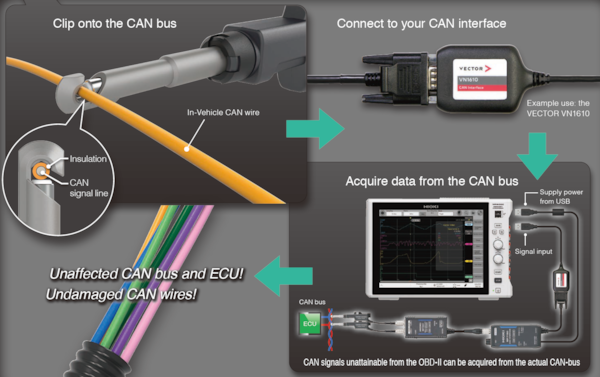

Senzor HIOKI SP7001 CAN FD je snímací jednotka určená pro neinvazivní měření signálů CAN a CAN FD. Pomocí kapacitního propojení detekuje SP7001 diferenciální signály CAN přes izolaci linek CAN-H a CAN-L a poskytuje přesné snímání signálu bez nutnosti úpravy kabeláže vozidla.

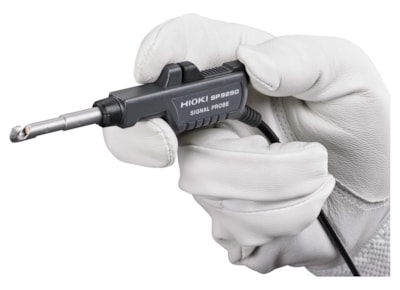

K provedení měření je nutné použít senzor společně s rozhraním CAN SP7100 (napájeným z DC) nebo SP7150 (napájeným z USB) a sadou šroubových sond SP9200 nebo klešťových sond SP9250. Sondy se připojují k izolovaným linkám CAN, zatímco rozhraní rekonstruuje detekovaný signál a vysílá jej přes 9pinový konektor Dsub kompatibilní s Vector, což umožňuje přímé připojení k systémům Vector Informatik nebo k analyzátoru výkonu HIOKI PW4001.

SP7001 se běžně používá k rozšíření stávající sady SP7001-90 pro monitorování druhé sběrnice CAN nebo uživateli, kteří si přejí vytvořit vlastní konfigurace přizpůsobené konkrétním testovacím prostředím. Při připojení k rozhraní SP7100 mohou dva senzory SP7001 pracovat současně a monitorovat dvě nezávislé sběrnice CAN.

SP7001 podporuje komunikační rychlosti od 125 kbit/s do 3 Mbit/s (CAN / CAN FD) a udržuje přesné časování a integritu vlnových průběhů i při vysokorychlostních signálech. Jeho bezkontaktní metoda snímání umožňuje přesnou detekci signálu bez ovlivnění zatížení sběrnice nebo časování komunikace, což zajišťuje spolehlivá měření CAN a CAN FD v reálných provozních podmínkách.

SP7001 je navržen pro provoz v teplotním rozmezí -40 °C až +85 °C a je vhodný pro vývoj automobilů, validaci pohonných jednotek EV a HV a analýzu komunikace ECU. V kombinaci s kompatibilními rozhraními a sondami poskytuje bezpečné, flexibilní a škálovatelné řešení pro neinvazivní monitorování signálů CAN / CAN FD v průběhu celého procesu vývoje automobilů.
