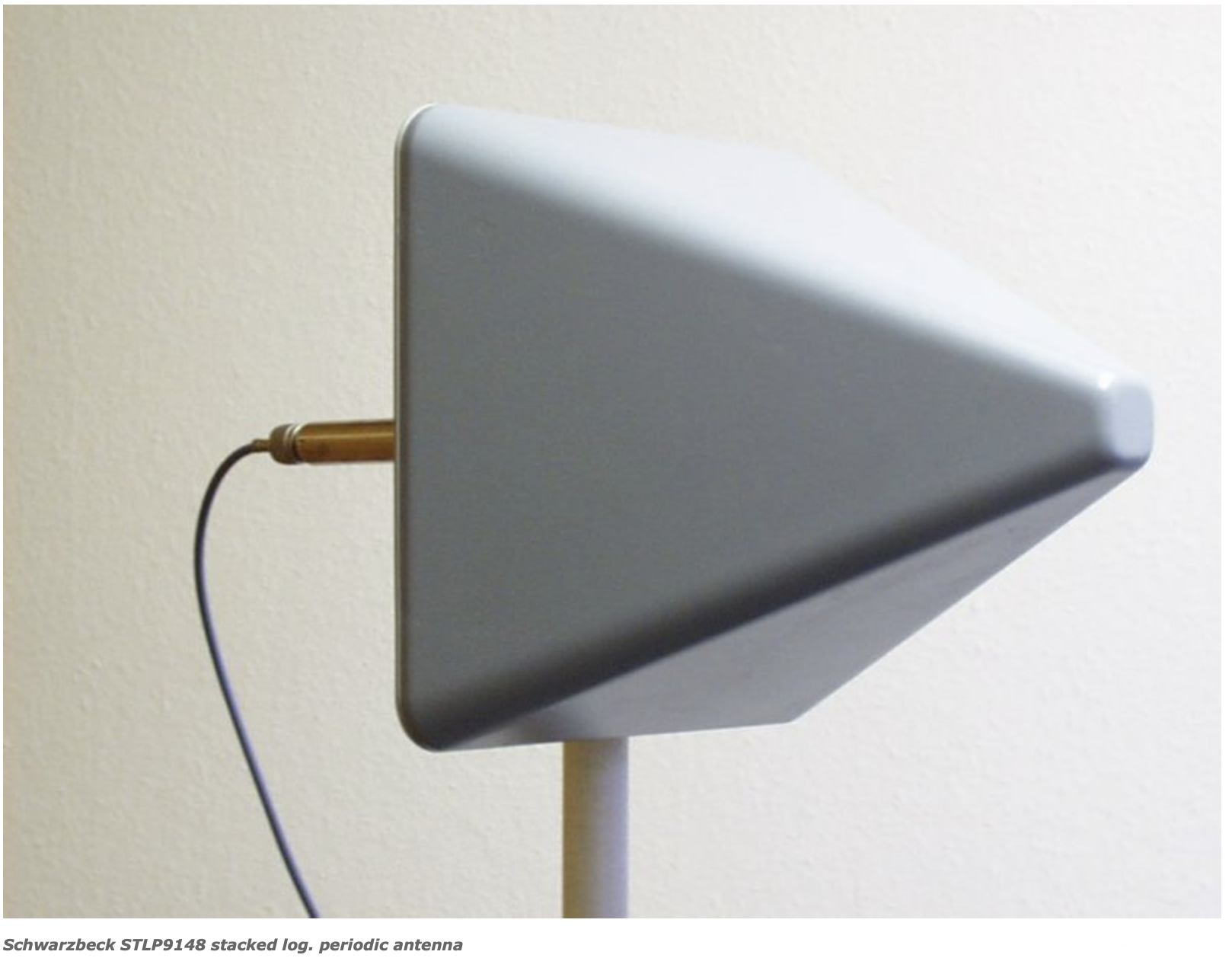

STLP 9148 Stacked Microwave Log Periodic Antenna
- kombinovaná logaritmicko-periodická širokopásmá anténa
- lineárně polarizovaná anténa pro frekvenční rozsah mikrovln
- (0,7) 1 - 18 (20) GHz
- záruka: 2 roky
- Typ zařízení: Rušení / emise vzduchem
Parametry a specifikace
| frekvenční rozsah | (0,7) 1 - 18 (20) GHz |
| polarizace | lineární |
| vyzařování (Pattern Type) | směrové |

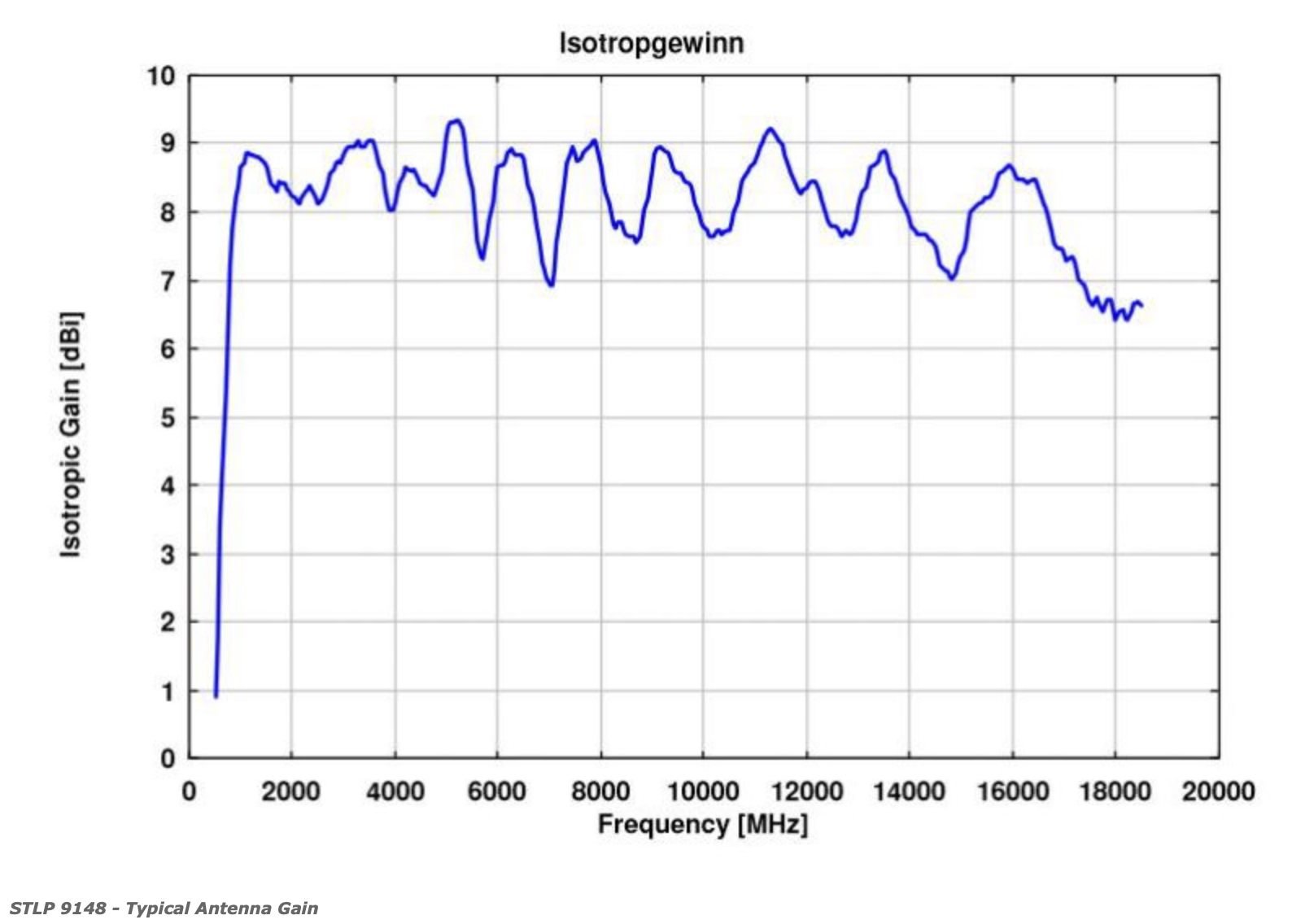

| typical gain | 9 dBi |
| max. vstupní výkon | 50 W |
| konektor | N-female |
| impedance | 50 Ω nominální |
| délka | 490 mm |
| šířka | 270 mm |
| výška | 270 mm |
| hmotnost | 1,2 kg |
| uchycení | trubka 22 mm |
Soubory ke stažení a odkazy
- Montáž - STLP antény.pdf (250.8kB)
- Radiation pattern - STLP9148.pdf (316.8kB)
- Měření krátké vzdálenosti - STLP9148.pdf (302.6kB)
- Fieldstrength - STLP9148.pdf (56.4kB)
- Datasheet - STLP9148.pdf (105.5kB)
- Další informace na webu výrobce
