U8551 Universal Unit

• měření teploty pomocí termočlánků nebo RTD
• svorkovnice s ovládacím tlačítkem (4 svorky na kanál)
• skenování pomocí polovodičových relé
• všechny kanály izolované (při měření teplotními čidly, odporu a vlhkosti nejsou izolované)
• provozní teplota a vlhkost -10 °C až 50 °C, 80% relativní vlhkost vzduchu nebo méně (bez kondenzace)
• skladovací teplota a vlhkost -20 °C až 60 °C, 80% relativní vlhkost vzduchu nebo méně (bez kondenzace)

Podrobný přehled produktu

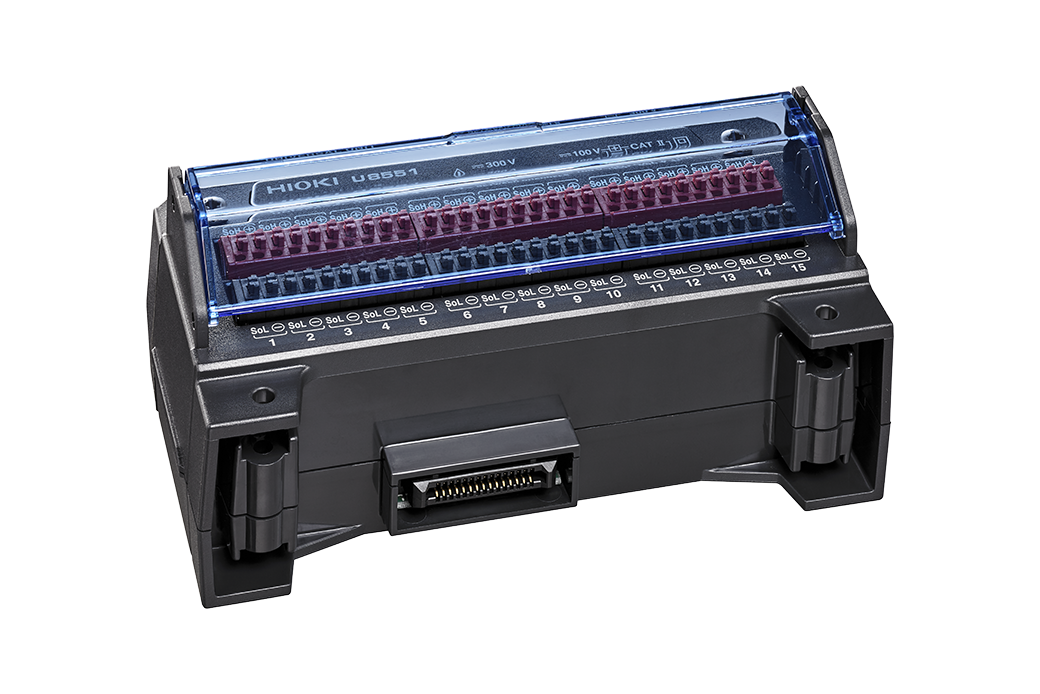

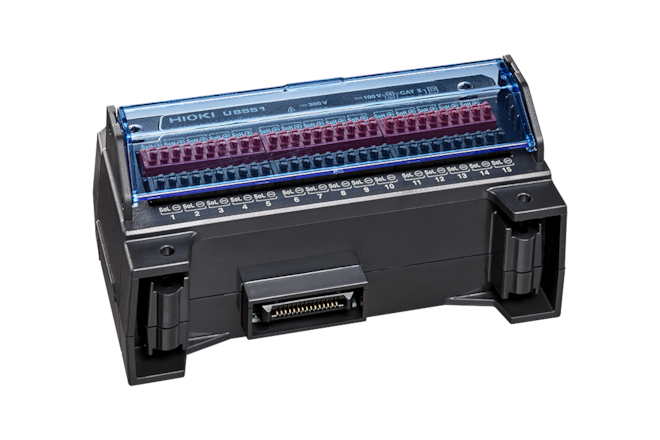

Univerzální modul U8551 je 15kanálový zásuvný modul pro dataloggery řady LR8450. K jednomu dataloggeru LR8450 nebo LR8450-01 lze připojit až čtyři moduly U8551, což uživatelům umožňuje zaznamenávat data z až 60 kanálů v jediném zařízení.

Tento modul podporuje přesná měření stejnosměrného napětí s přímou vstupní kapacitou až 100 V. Vstupní signály jsou připojeny k modulu pomocí svorkovnice s pružinovým uchycením, která zajišťuje rychlé a bezpečné připojení odolné proti vibracím. Izolace 300 V vůči zemi a mezi kanály zajišťuje bezpečný a spolehlivý provoz.

Modul U8551 navíc umožňuje provádět měření odporu. Čtyřvodičová měření jsou k dispozici ve čtyřech volitelných měřicích rozsazích (10 Ω, 20 Ω, 100 Ω a 200 Ω) s přesností 0,1 %, což zajišťuje vysoce přesné výsledky pro různé aplikace.

U8551 může také měřit teplotu pomocí termočlánků nebo RTD (odporových teplotních detektorů) typů Pt100, Pt1000 a JPt100. Podporované typy termočlánků zahrnují K, J, E, T, N, R, S, B a C. Modul může také zaznamenávat vlhkost, což jej činí ideálním pro univerzální aplikace od monitorování prostředí až po hodnocení vlastností materiálů.

Jeho kompatibilita s různými typy termočlánků a RTD umožňuje flexibilitu pro různé úkoly tepelné analýzy ve výzkumných, průmyslových a environmentálních prostředích. Každý kanál lze konfigurovat individuálně, což uživatelům dává svobodu přizpůsobit nastavení jejich specifickým požadavkům na testování.

Díky rychlému intervalu aktualizace 10 ms a 16bitovému rozlišení A/D poskytuje U8551 vysoce přesný sběr dat. Modul nabízí devět měřicích rozsahů od ±10 mV do ±100 V, což zajišťuje přesné odečty v celé řadě aplikací. Pro měření signálů 4-20 mA lze použít bočníkový rezistor 250 Ω s rozsahem 1-5 V, což zvyšuje přizpůsobivost modulu.
