U8554 Strain Unit

• přímý vstup tenzometrů a tenzometrických snímačů
• metoda 1 měřidla (2vodičové uspořádání), metoda 1 měřidla (3vodičové uspořádání), metoda 2 měřidel (sousední strany), metoda 4 měřidel
• svorkovnice s ovládacím tlačítkem (5 svorek na kanál) vybavená krytem
• dle požadovaného měření se nastaví DIP přepínače
• vyvážený diferenciální vstup, simultánní vzorkování všech kanálů (neizolované kanály)
• provozní teplota a vlhkost -10 °C až 50 °C, 80% relativní vlhkost vzduchu nebo méně (bez kondenzace)
• skladovací teplota a vlhkost -20 °C až 60 °C, 80% relativní vlhkost vzduchu nebo méně (bez kondenzace)

Podrobný přehled produktu

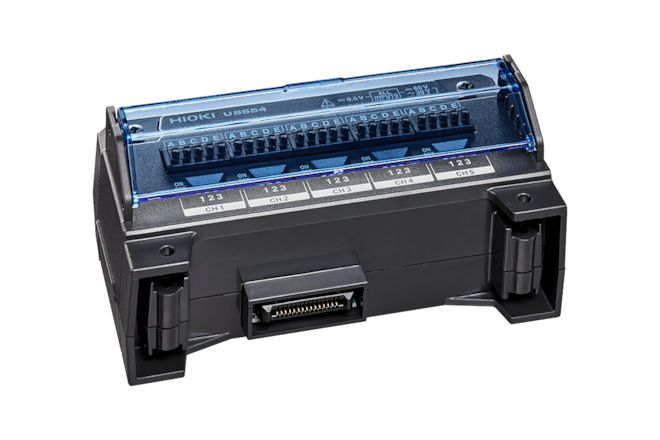

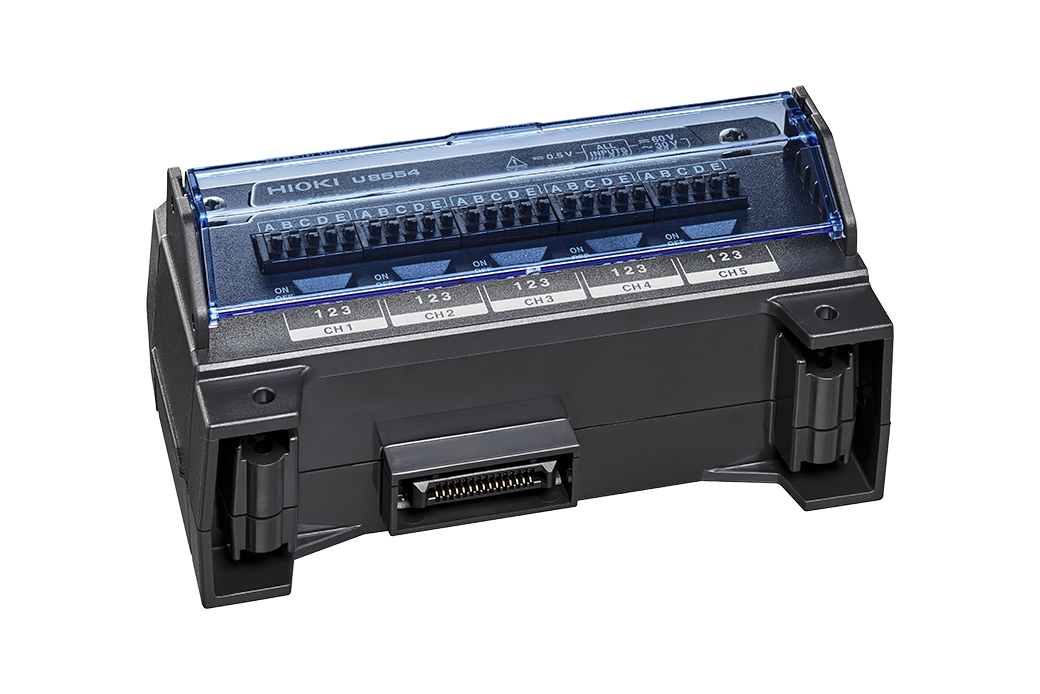

Modul napětí U8554 je 5kanálový zásuvný modul pro řadu dataloggerů LR8450. K jednomu dataloggeru LR8450 nebo LR8450-01 lze připojit až čtyři moduly U8554, což uživatelům umožňuje zaznamenávat data o napětí až z 20 kanálů v jednom zařízení.

Tento modul podporuje měření napětí pomocí tenzometrů nebo tenzometrických snímačů. Vstupní signály jsou připojeny k modulu pomocí svorkovnice s pružinovým uchycením, která zajišťuje rychlé a bezpečné připojení odolné proti vibracím. Modul umožňuje měřit napětí metodou s 1 tenzometrem – 2 nebo 3 vodičové zapojení. Pro aplikace vyžadující vyšší přesnost lze použít metody s 2 nebo 4 tenzometry. Modul U8554 nabízí rychlý interval aktualizace 1 ms pro všech 5 kanálů současně, což jej činí ideálním pro dynamické a vysokorychlostní aplikace.

Díky 16bitovému rozlišení A/D poskytuje U8554 vysoce přesný sběr dat. Modul nabízí osm rozsahů měření napětí, od ±1000 µꜫ do ±200 000 µꜫ, což zajišťuje přesné odečty v celé řadě aplikací. Kromě toho lze modul použít pro měření napětí v rozsahu od 1 mV do 200 mV.
