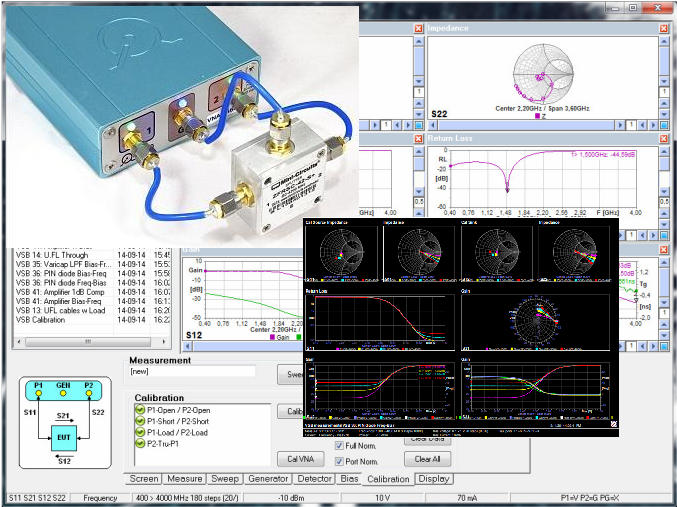

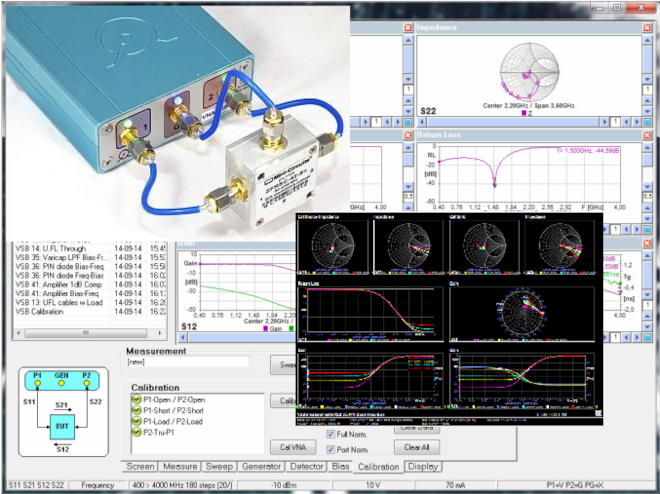

    VNA-0460e Vector Network Analyzer

    • 3portový obvodový analyzátor sítě (VNA - Vector Network Analyzer), nebo 2½portový obousměrný VNA ovládaný z PC přes USB rozhraní
    • vhodný pro analýzu mikroobvodů, jako jsou antény, útlumové články či zesilovače
    • frekvenční rozsah zahrnuje oblíbená telekomunikační pásma bezdrátových technologií jako SM-GPRS-LTE, Wifi, DECT, GPS, ISM, Zigbee, Bluetooth
    • díky malým rozměrům je použitelný pro měření na místě instalace i v blízkosti antény uvnitř většího zařízení
    • VNA-0460e lze zakoupit v cenově výhodné sadě spolu s VNA Sandbox pod názvem VNA0460e-VSB
    • záruka: 2 roky
    MegiQ
    Další parametry
    102 950,00 Kč
    124 569,50 Kč s DPH
    Kat. č: VNA-0460E
    skladem u dodavatele

    Výběru neodpovídá žádná položka.

    Parametry a specifikace

    měření S parametrů                        S: 11, 12, 13, 21, 22, 23 (2½-portové měření), přičemž parametry S: 31, 32, 33 je možné změřit změnou připojení vzorků
    frekvenční rozsah 400 MHz až 6 GHz
    měřicí výkon -30 až +5 dBm
    délka záznamu dat až do 20 001 bodů
    • 2+1-portový obvodový analyzátor sítě (porty 1 a 2 obousměrné) ovládaný z PC přes USB rozhraní
    • součástí produktu je kvalitní počítačový software pro řízení měření, analýzu, ukládání dat a nastavení, konfigurovatelné zobrazení výsledků
    • software podporuje proces kalibrace (Open-Short-Load-Through)
    • k dispozici je také API pro vývojové prostředí jako VB, C++, C#, Labview
    • výstup z generátoru signálů
    • generátor napěťového/proudového biasu
    • parametrické rozmítání (včetně bias, kombinace parametrů jako frekvence a výkon)
    • Match Circuit Calculator pro flexibilní konfrontaci s ekvivalentním modelem obvodu
    • Deembedding
    • kufřík je součástí základní výbavy
    • k dispozici jsou volitelné doplňky jako kalibrační a testovací sety a možnost duální kalibrace
