VT1005 AC/DC High Voltage Divider

• velmi vysoká přesnost měření
• do 5000 V v rozsahu DC - 4 MHz
• typické použití -> měření účinnosti měničů (především těch využívajících SiC technologii), přičemž měření výkonu na jejich výstupu nesmí zanedbat VF složku
• na rozdíl od klasických diferenciálních sond model VT1005 disponuje velmi plochou charakteristikou v celém frekvenčním rozsahu, díky čemuž je zaručena stabilita a přesnost výsledného měření účinnosti měničů:

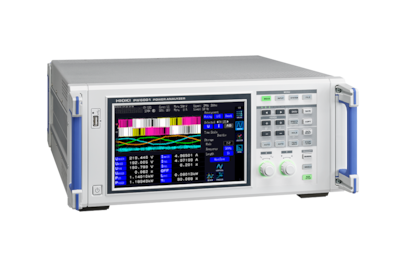

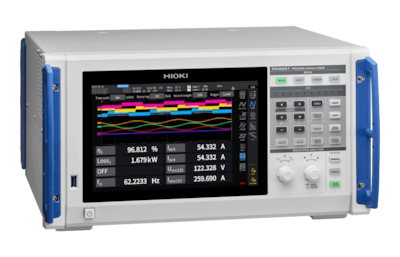

• výhodou proti výrazně dostupnějším napěťovým transformátorům je potom schopnost měřit nejen čisté sinusové průběhy, ale také PWM, tj. různým způsobem deformované průběhy signálů. Toto je možné díky unikátní funkci HIOKI analyzátorů, umožňující ve spolupráci s dedikovanými proudovými senzory HIOKI automatickou korekci fázového posuvu.

Podrobný přehled produktu

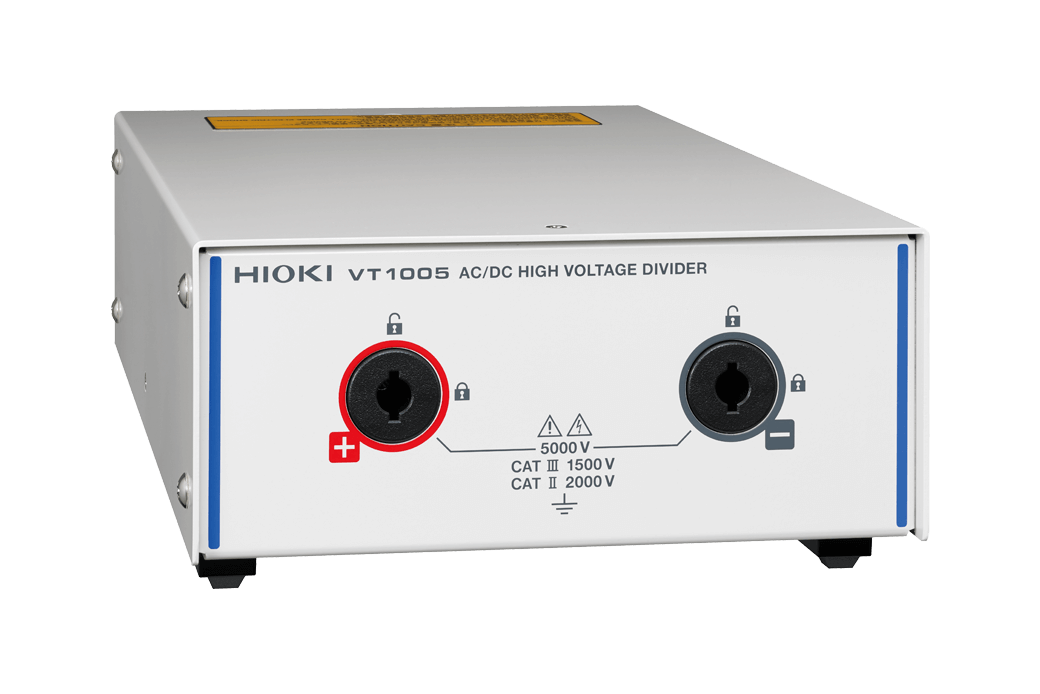

HIOKI VT1005 je vysoce přesný AC/DC vysokonapěťový dělič určený pro měření signálů až do 5 kVrms. Vstupní napětí převádí pevným poměrem 1000:1 a poskytuje čistý, zmenšený výstupní signál prostřednictvím konektoru BNC pro přímé připojení k analyzátorům výkonu, paměťovým rekordérům, osciloskopům nebo jakýmkoli dalším přístrojům se vstupem BNC.

VT1005 nabízí vynikající přesnost v širokém frekvenčním rozsahu: ±0,08 % pro DC a ±0,04 % při 50/60 Hz, s amplitudovou rovinností ±0,1 % až do 200 kHz a fázovou přesností ±0,1° až do 500 kHz. Tato široká a plochá frekvenční charakteristika umožňuje přesnou analýzu výkonu i v rychle spínaných systémech s výrazným harmonickým obsahem a podporuje měření až do 4 MHz (–3 dB).

Porovnání AC/DC vysokonapěťového děliče s diferenciálními sondami

Ve srovnání s tradičními vysokonapěťovými diferenciálními sondami nabízí vysokonapěťový dělič HIOKI VT1005 výrazné výkonnostní výhody. Většina diferenciálních sond poskytuje amplitudovou přesnost přibližně 2 % a obvykle ani neudává fázovou přesnost. Tyto vlastnosti je činí nevhodnými pro přesné měření výkonu, zejména v systémech využívajících pulzně šířkovou modulaci (PWM), jako jsou vysokonapěťové DC/DC měniče nebo trakční střídače. VT1005 je navržen pro vysoce přesné AC/DC měření napětí s jasně definovanými parametry fáze i amplitudy, což z něj činí správnou volbu pro tyto náročné aplikace.

Pasivní architektura pro stabilní výsledky měření

Pasivní architektura VT1005 eliminuje problémy běžně spojené s aktivními diferenciálními sondami, jako je zatěžování měřeného obvodu, teplotní drift a šum aktivních obvodů. Výsledkem jsou čistší signály, vyšší přesnost měření a dlouhodobá stabilita, a to i při vyšších frekvencích.

VT1005 se rovněž vyznačuje vysokým potlačením souhlasného rušení (CMRR) 80 dB při 100 kHz, díky čemuž si zachovává integritu měření i v elektromagneticky rušném prostředí, jako jsou zkušební pracoviště střídačů nebo průmyslové napájecí systémy.

Díky své přesnosti, frekvenční charakteristice a odolnosti vůči rušení je VT1005 nepostradatelným nástrojem pro měření ztrát ve vysokonapěťových transformátorech a tlumivkách, hodnocení účinnosti výkonové elektroniky na bázi SiC/GaN a kvalifikaci systémů bezdrátového přenosu energie (WPT).
