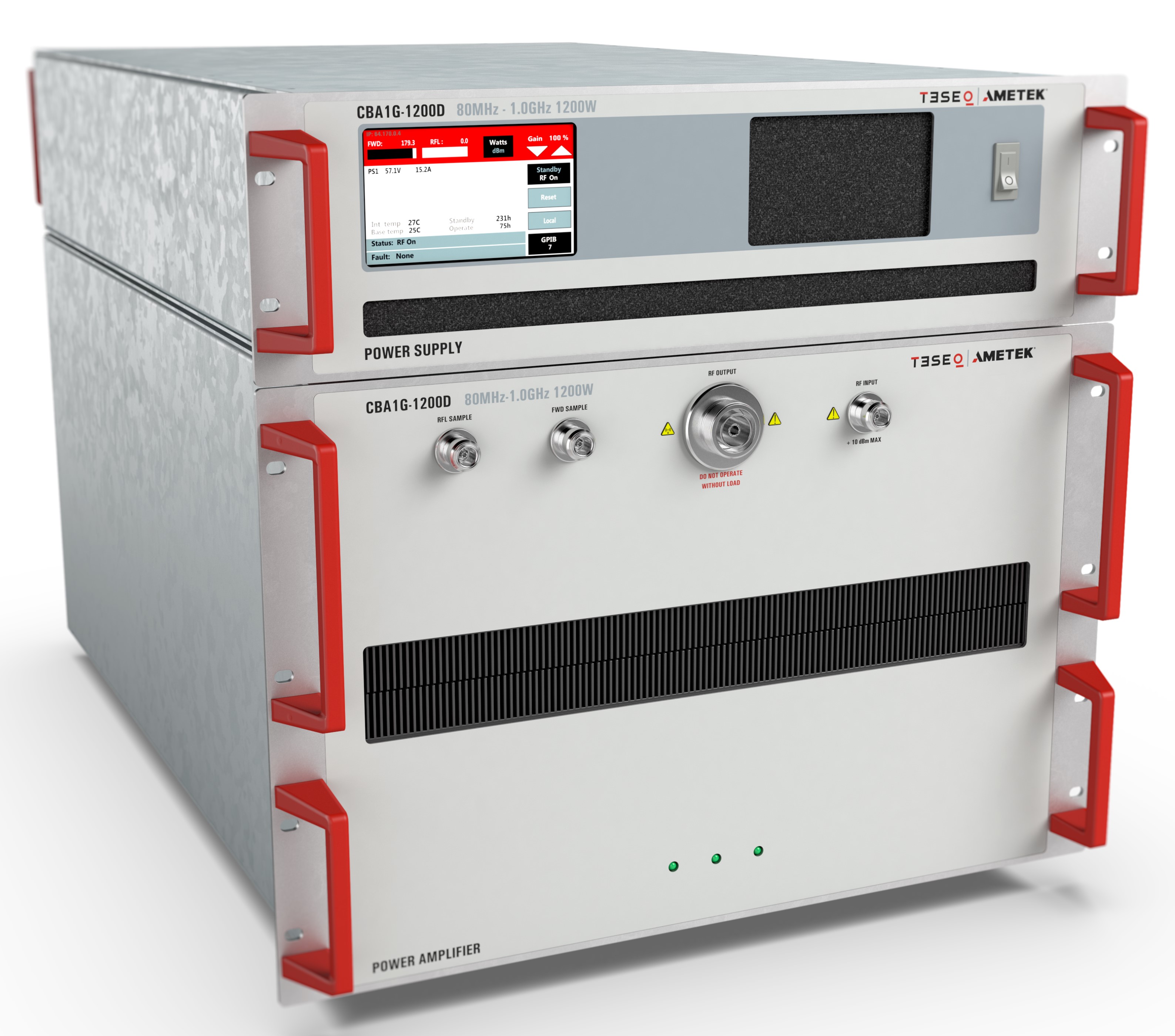

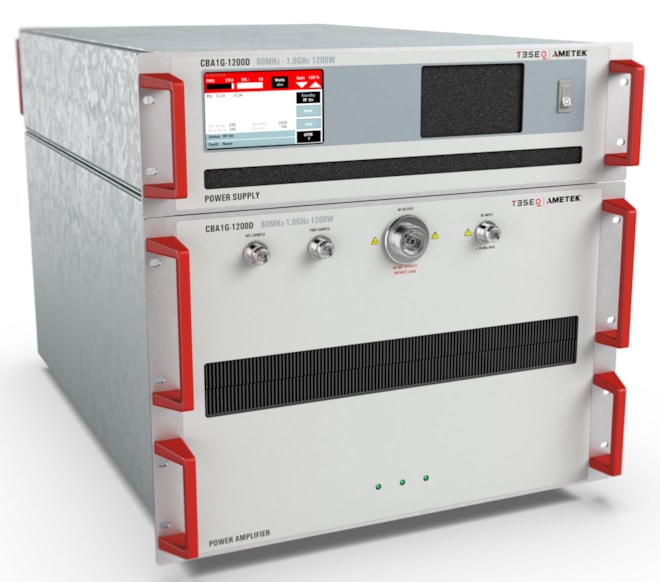

CBA 1G-1200D Broadband Amplifier
- širokopásmový zesilovač, 80 MHz až 1 GHz, 1200 Watt
- kompaktní design
- barevný dotykový displej
- ochrana proti přetížení vstupu
- rozhraní USB, Ethernet, GPIB, RS232
- vestavěný kalibrovaný směrový vazební člen
- záruka: 3 roky
Parametry a specifikace
| frekvenční rozsah | 80 až 1000 MHz |
| jmenovitý výstupní výkon | 1200 W garantovaný |
| výstupní výkon při 1 db kompresi | 900 W garantovaný |
| zesílení | 60 dB minimálně |
| harmonické při P1 dB | -18 dBc |
| napájecí napětí | 220-240 VAC L-L, 380-415 VAC L-N, tři fáze |
- nový design s vysokou hustotou výkonu umožnil vyrobit zesilovač o frekvenčním rozsahu 80 MHz až 1 GHz a výkonu 1200 W v kompaktním šasi o výšce 10U. S minimálním lineárním výkonem 900 W je tento zesilovač ideální pro testování odolnosti vůči VF poli podle různých průmyslových standardů, jako jsou IEC 61000-4-3, MIL-STD 461, ISO 11452 a RTCA DO160. Díky kompatibilitě se širokou škálou dostupných antén, jako je řada TESEQ CBL, a testovacích systémů, jako jsou Teseq NSG 4070 a ITS 6006, lze tyto zesilovače snadno zabudovat do integrovaných testovacích systémů
- nový barevný displej s dotykovou obrazovkou poskytuje okamžitou vizuální indikaci předného a zpětného výkonu spolu s aktuálním provozním stavem zesilovače a přístup k diagnostickým informacím, jako je proud brány a teplota chladiče
- nejčastěji využívaný pro standardy IEC/EN 61000-4-3, IEC/EN 61000-4-6, IEC/EN 61000-4-20, IEC/EN 61000-4-21, CISPR 24, EN 61000-6-1, EN 61000-6-2, IEC 60533. IEC 60601-1-2, IEC 61326, MIL STD 461, RTCA/DO 160, ISO 11452-3, ISO 11452-5, ISO 11452-11, SAE J1113-24, SAE J1113-27
Soubory ke stažení a odkazy
- Tabulka Teseq CBA Series BROADBAND POWER AMPLIFIERS.pdf (843.2kB)
- Brožura Teseq CBA Series BROADBAND POWER AMPLIFIERS.pdf (5103.3kB)
- Datasheet - CBA1G-1200D.pdf (572.2kB)
- Další informace na webu výrobce
